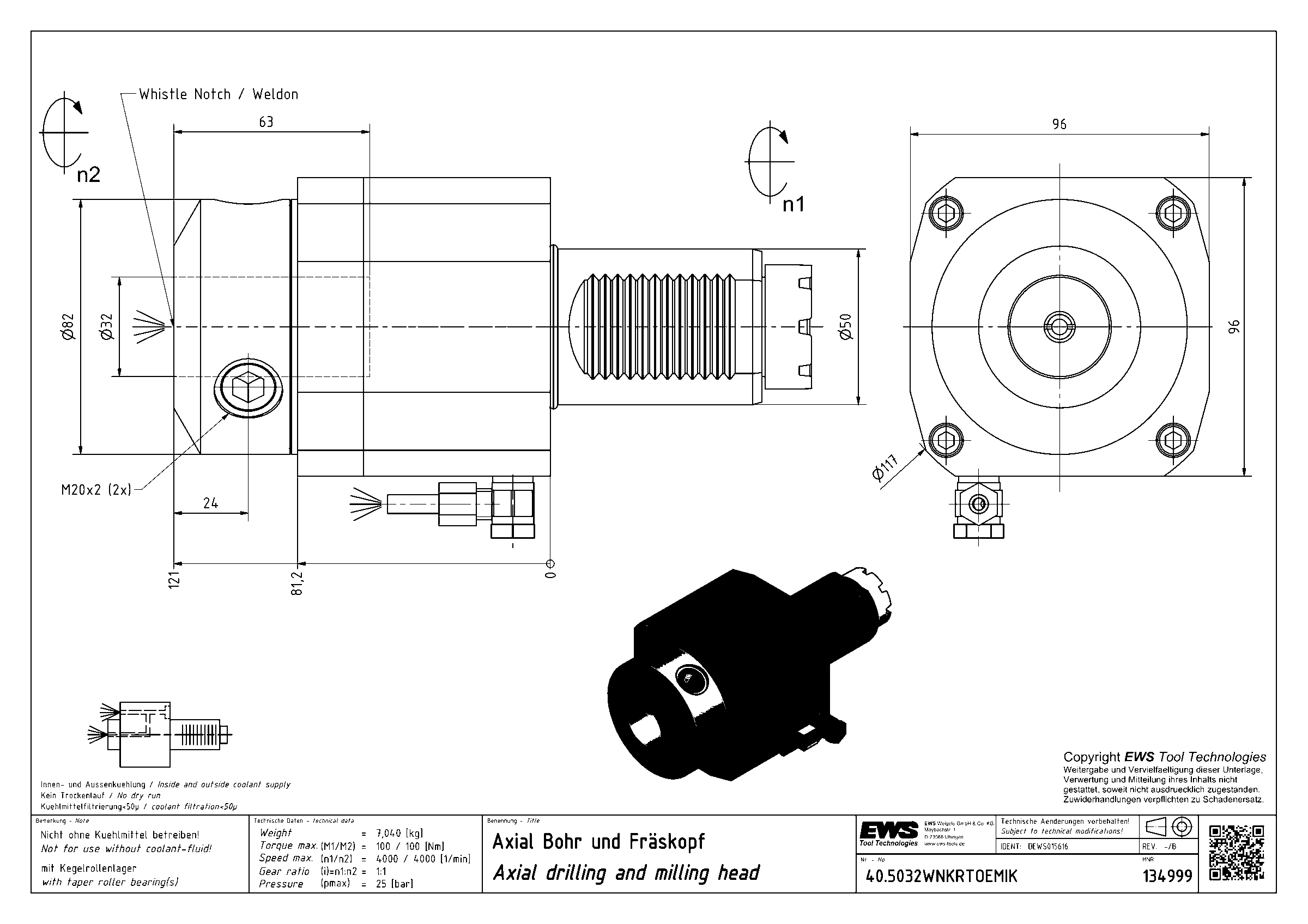

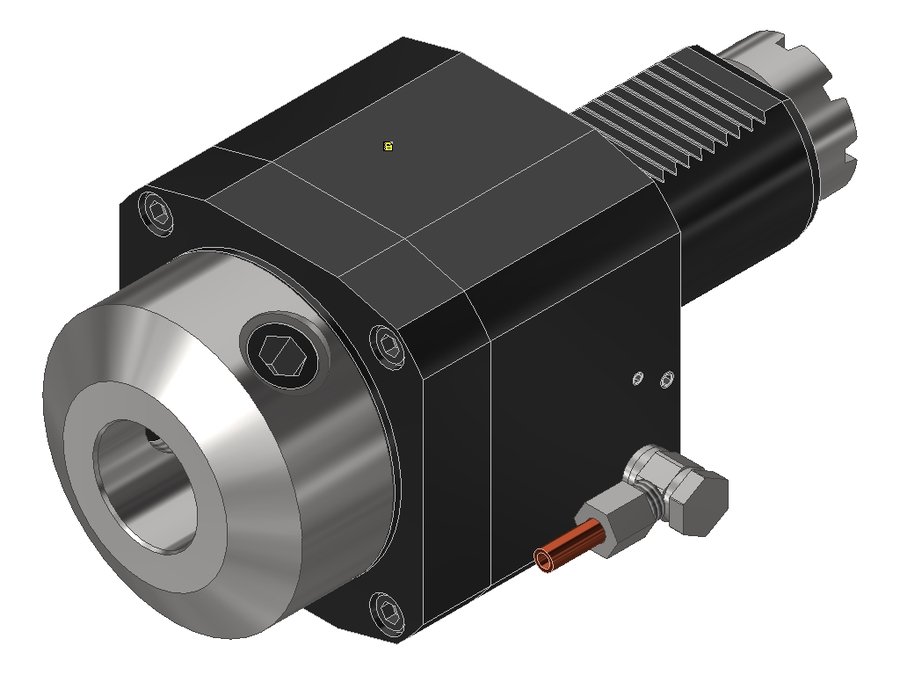

Головка приводная осевая сверлильно-фрезерная EWS 40.5032WNKRTOEMIK, хвостовик Ø50, Whistle Notch/Weldon Ø32
| Код интерфейса станка | ZYV05000115 |
|---|---|
| Код интерфейса инструмента | ZYL03201015 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 25 бар |
| Привод | кулачковая муфта |
| Диаметр хвостовика | 50 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI50 |
| Присоединение инструмента | Weldon Ø32 |
| Функциональная длина | 121 мм |
| Вылет LPR | 121 мм |
| Масса | 7,04 кг |
| Высота | 96 мм |
| Общая длина | 205 мм |
| Заказной номер EWS | 134999 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.5032WNKRTOEMIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.
- Максимальное давление СОЖ 25 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.4032VL3IKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 178 | |
| 40.4032VLHP3EKIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 163 | |
| 40.4032VLHP3IKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 163 | |
| 40.4032VTCIKCIM | 40 | VDI40 | цанга ER32 | 78 | 78 | 218 | |
| 40.5025HYDVL5IK | 50 | VDI50 | гидропатрон Ø25 | 111,5 | 111,5 | 227 | |
| 40.5032WN5482 | 50 | VDI50 | Weldon Ø32 | 141 | 141 | 234 | |
| 40.5032WNKRTOEMIK | 50 | VDI50 | Weldon Ø32 | 121 | 121 | 205 | Текущая |
| 40.5032WNKRVL5IKC | 50 | VDI50 | Weldon Ø32 | 121 | 121 | 236,5 | |
| 40.5040KR5480 | 50 | VDI50 | цанга ER40 | 122 | 122 | 215 | |
| 40.5040KR5480IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 215 | |
| 40.5040KR5482IK | 50 | VDI50 | цанга ER40 | 122 | 122 | 215 | |
| 40.5040LB35 | 50 | VDI50 | цанга ER40 | 123 | 123 | 228 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.5032WNKRTOEMIK.
Инструмент статический2
- 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
- PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E
Документы по позиции
Для этой позиции документы пока не привязаны.
