Головка приводная осевая сверлильно-фрезерная EWS 40.5032WNKRVL5IKC, хвостовик Ø50, Whistle Notch/Weldon Ø32
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.5032WNKRVL5IKC

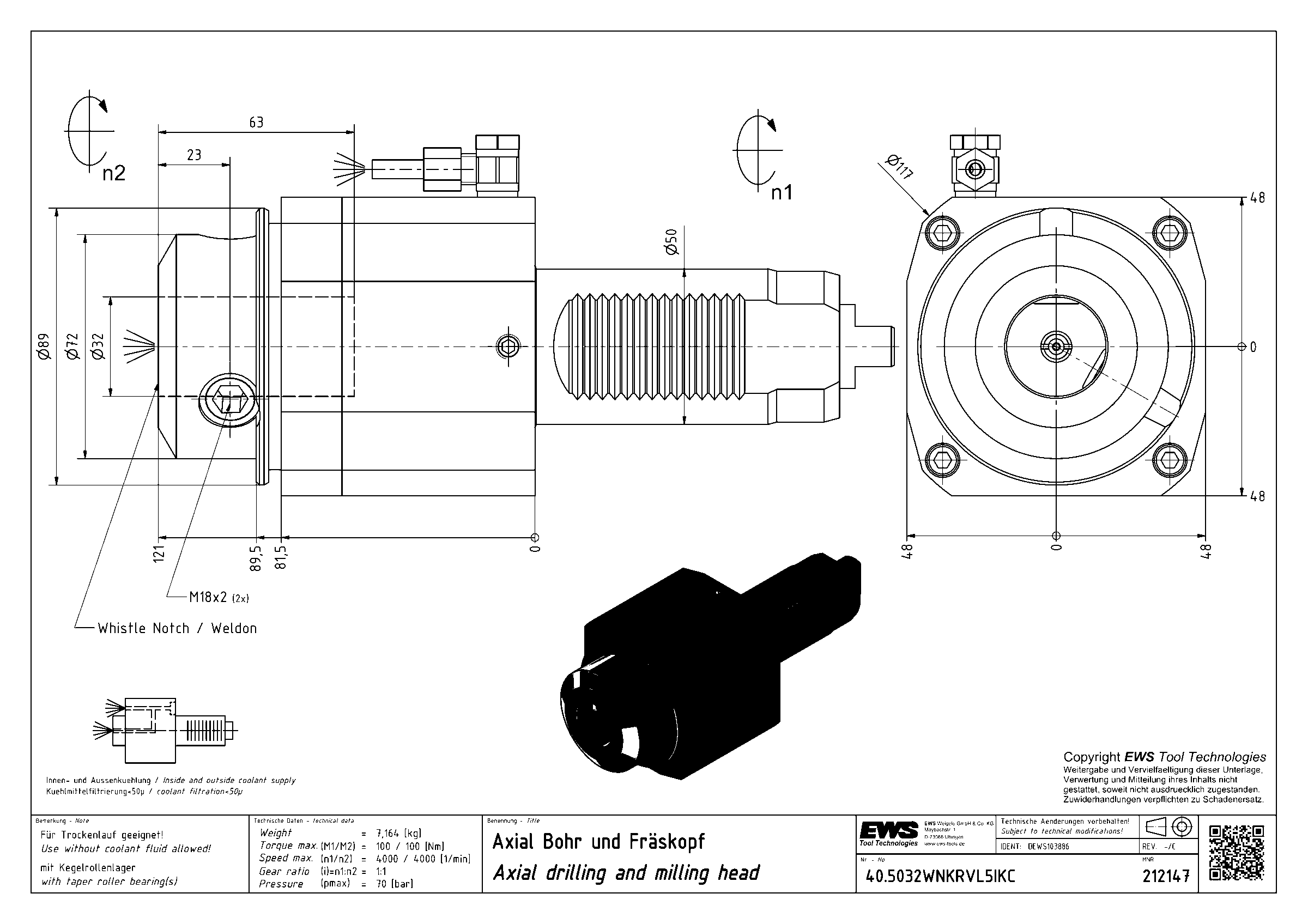

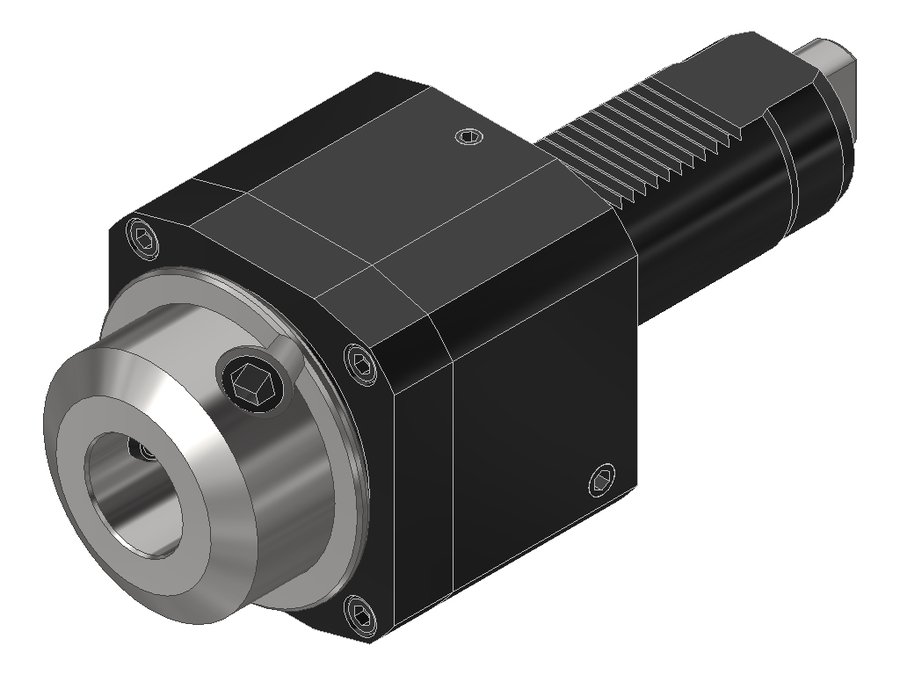

Головка приводная осевая сверлильно-фрезерная EWS 40.5032WNKRVL5IKC, хвостовик Ø50, Whistle Notch/Weldon Ø32

Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL03201015
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаWeldon Ø32
Функциональная длина121 мм
Вылет LPR121 мм
Масса7,164 кг
Высота96 мм
Общая длина236,5 мм
Заказной номер EWS212147
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5032WNKRVL5IKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.4032VLHP3EKIM40VDI40цанга ER327878163
40.4032VLHP3IKCIM40VDI40цанга ER327878163
40.4032VTCIKCIM40VDI40цанга ER327878218
40.5025HYDVL5IK50VDI50гидропатрон Ø25111,5111,5227
40.5032WN548250VDI50Weldon Ø32141141234
40.5032WNKRTOEMIK50VDI50Weldon Ø32121121205
40.5032WNKRVL5IKC50VDI50Weldon Ø32121121236,5Текущая
40.5040KR548050VDI50цанга ER40122122215
40.5040KR5480IK50VDI50цанга ER40122122215
40.5040KR5482IK50VDI50цанга ER40122122215
40.5040LB3550VDI50цанга ER40123123228
40.5040LB35IK50VDI50цанга ER40122122227
