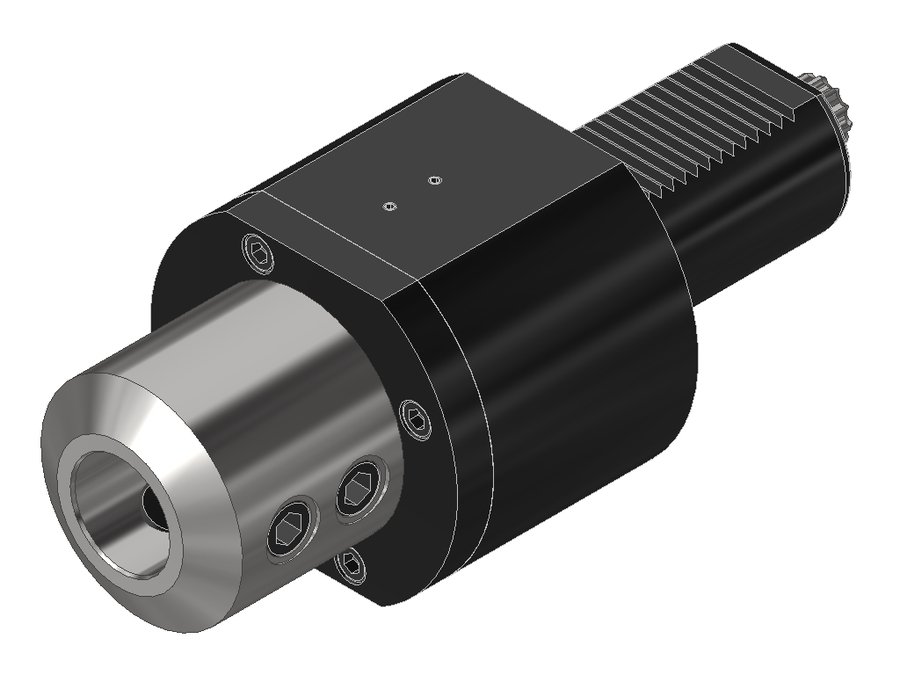

Головка приводная осевая сверлильно-фрезерная EWS 40.5032WN5482, хвостовик Ø50, Whistle Notch/Weldon Ø32
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.5032WN5482

Головка приводная осевая сверлильно-фрезерная EWS 40.5032WN5482, хвостовик Ø50, Whistle Notch/Weldon Ø32

Код интерфейса станкаZYV05000115
Код интерфейса инструментаZYL03201015
Подвод СОЖнаружный
ПриводDIN 5482
Диаметр хвостовика50 мм
Исполнениенейтральное
Присоединение к станкуVDI50
Присоединение инструментаWeldon Ø32
Функциональная длина141 мм
Вылет LPR141 мм
Масса6,597 кг
Высота88 мм
Общая длина234 мм
Заказной номер EWS100599
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5032WN5482 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Материалы

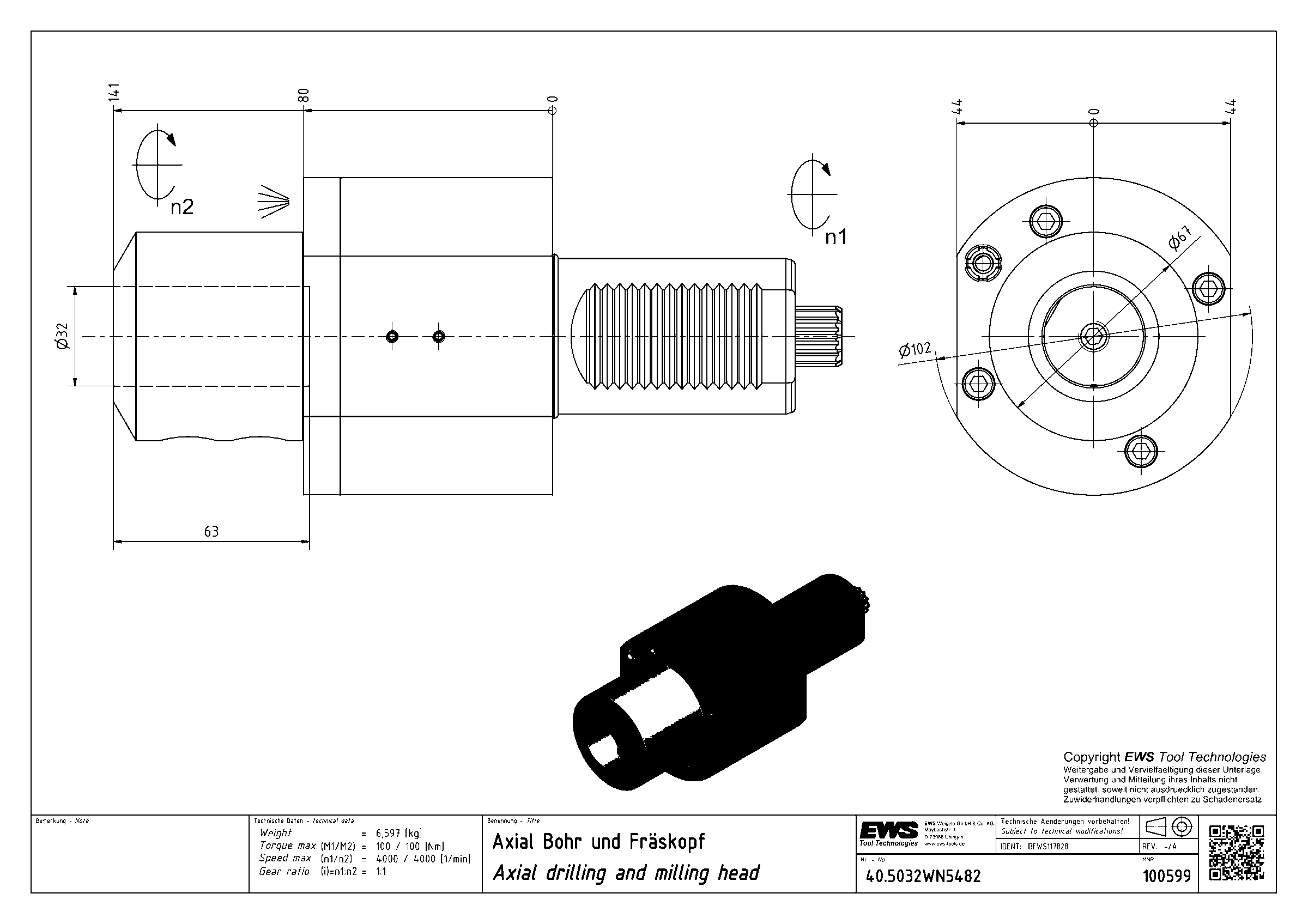

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.4032VL3IKC40VDI40цанга ER32111111211
40.4032VL3IKCIM40VDI40цанга ER327878178
40.4032VLHP3EKIM40VDI40цанга ER327878163
40.4032VLHP3IKCIM40VDI40цанга ER327878163
40.4032VTCIKCIM40VDI40цанга ER327878218
40.5025HYDVL5IK50VDI50гидропатрон Ø25111,5111,5227
40.5032WN548250VDI50Weldon Ø32141141234Текущая
40.5032WNKRTOEMIK50VDI50Weldon Ø32121121205
40.5032WNKRVL5IKC50VDI50Weldon Ø32121121236,5
40.5040KR548050VDI50цанга ER40122122215
40.5040KR5480IK50VDI50цанга ER40122122215
40.5040KR5482IK50VDI50цанга ER40122122215

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.5032WN5482.

Инструмент статический2

  • 19.32VXT3-ZYLАдаптер для инструмента EWS 19.32VXT3-ZYL, хвостовик Ø32, система EWS Varia VXT3
  • PH31.3225-ZYLДержавка плавающая EWS PH31.3225-ZYL, хвостовик Ø32, под цанги, код 250 430E

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI50Приспособление монтажное EWS MW-VDI50
  • UMB100Приспособление монтажное EWS UMB100

Ключи и отвёртки1

  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
