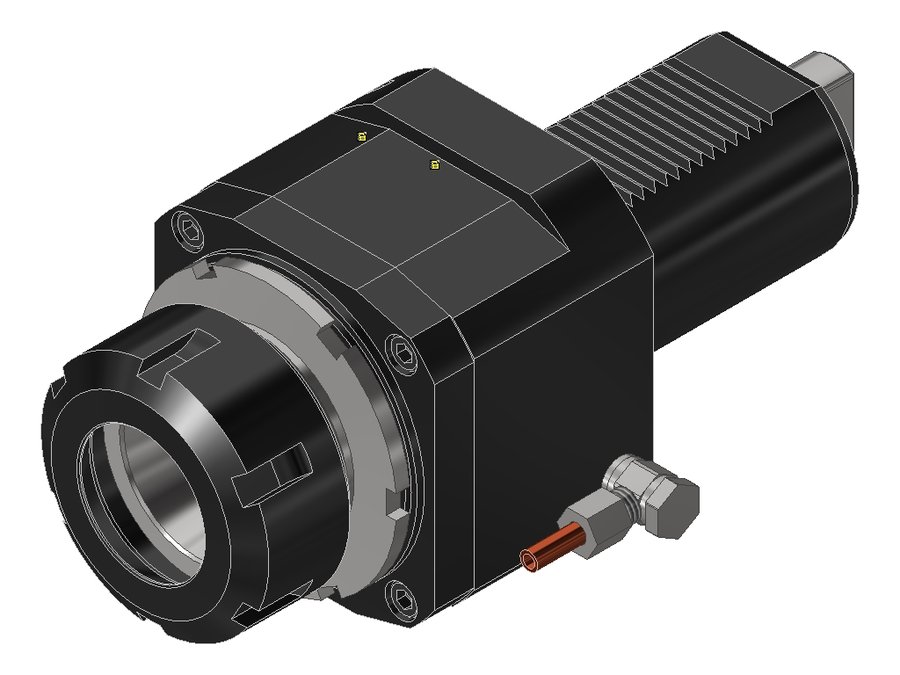

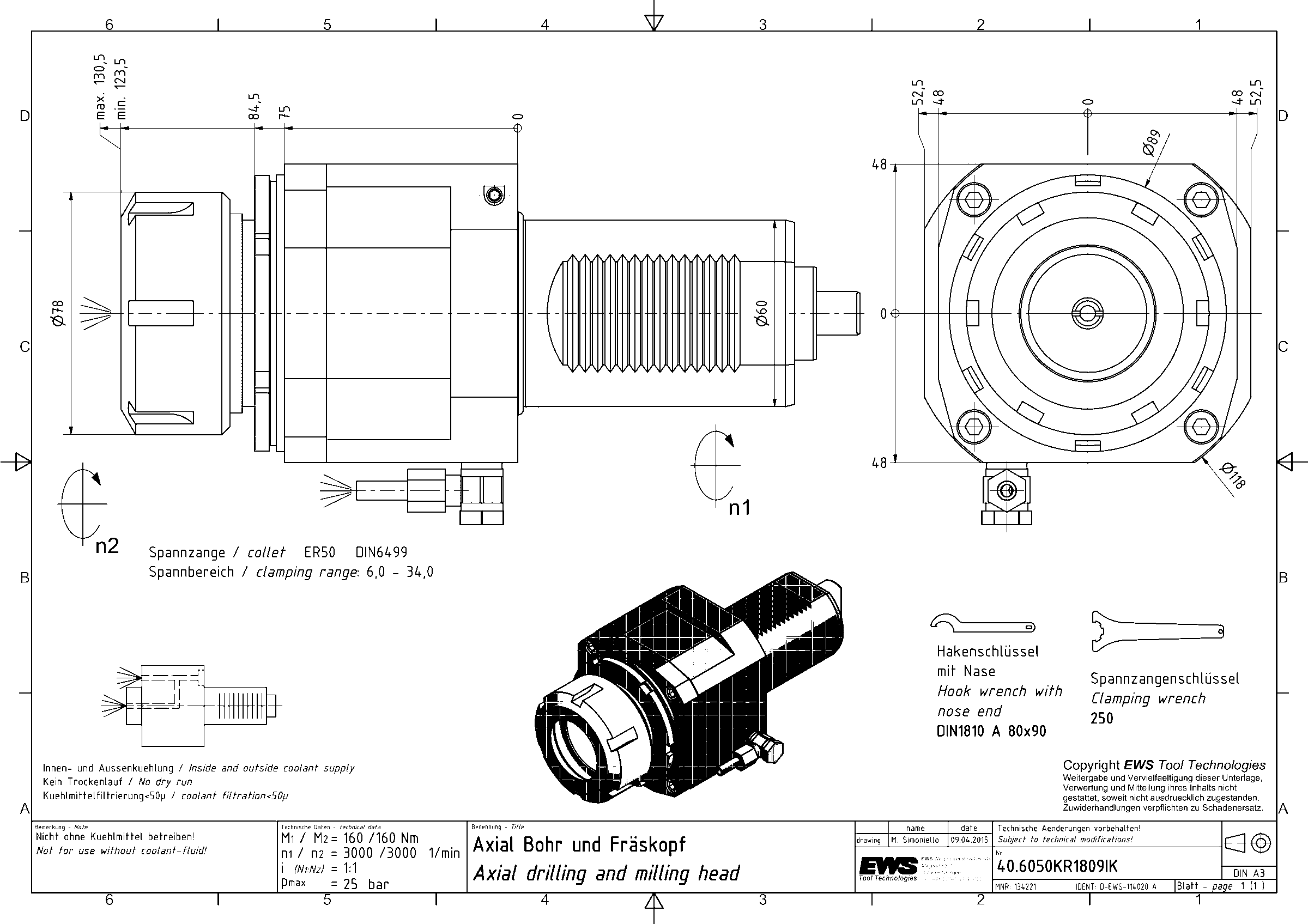

Головка приводная осевая сверлильно-фрезерная EWS 40.6050KR1809IK, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
| Код интерфейса станка | ZYV06000115 |
|---|---|
| Код интерфейса инструмента | SZD05000295 |
| Размер цанги | ER50 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 25 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | VDI60 |
| Присоединение инструмента | цанга ER50 |
| Функциональная длина | 127,5 мм |
| Вылет LPR | 127,5 мм |
| Масса | 7,449 кг |
| Высота | 105 мм |
| Общая длина | 237,5 мм |
| Заказной номер EWS | 134221 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Макс. крутящий момент | 160 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.6050KR1809IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER50 DIN 6499
- Диапазон зажима Ø12–34 мм
- Для цанги 500 477E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 220 Н·м
Конические роликовые подшипники (KR)
- Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
- Увеличенный срок службы
- Воспринимают одновременно радиальные и осевые нагрузки
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.
- Максимальное давление СОЖ 25 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.5040TOEMIK | 50 | VDI50 | цанга ER40 | 122 | 122 | 206 | |
| 40.5040VL5 | 50 | VDI50 | цанга ER40 | 122 | 122 | 237,5 | |
| 40.5040VL5IKD | 50 | VDI50 | цанга ER40 | 122 | 122 | 237,5 | |
| 40.6040KRTOEM | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6040KRTOEMIK | 60 | VDI60 | цанга ER40 | 141 | 141 | 241 | |
| 40.6050KR1809 | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | |
| 40.6050KR1809IK | 60 | VDI60 | цанга ER50 | 127,5 | 127,5 | 237,5 | Текущая |
| 40.6050KR5482IK | 60 | VDI60 | цанга ER50 | 131,7 | 131,7 | 239,7 | |
| 40.6050KRLB45 | 60 | VDI60 | цанга ER50 | 263,4 | 263,4 | 392,4 | |
| 40.16165480Z | 16 | VDI16 | цанга ER16 | 62,5 | 62,5 | 107 | |
| 40.25255480IKC | 25 | VDI25 | цанга ER25 | 91,5 | 91,5 | 148,5 | |
| 40.25255480IKCIM | 25 | VDI25 | цанга ER25 | 73 | 73 | 130 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.6050KR1809IK.
Ключи и отвёртки2
- 250 (EWS 106735)Ключ для зажимной гайки EWS 250
- DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой
Принадлежности и оснастка для настройки инструмента1
- UMB100Приспособление монтажное EWS UMB100
