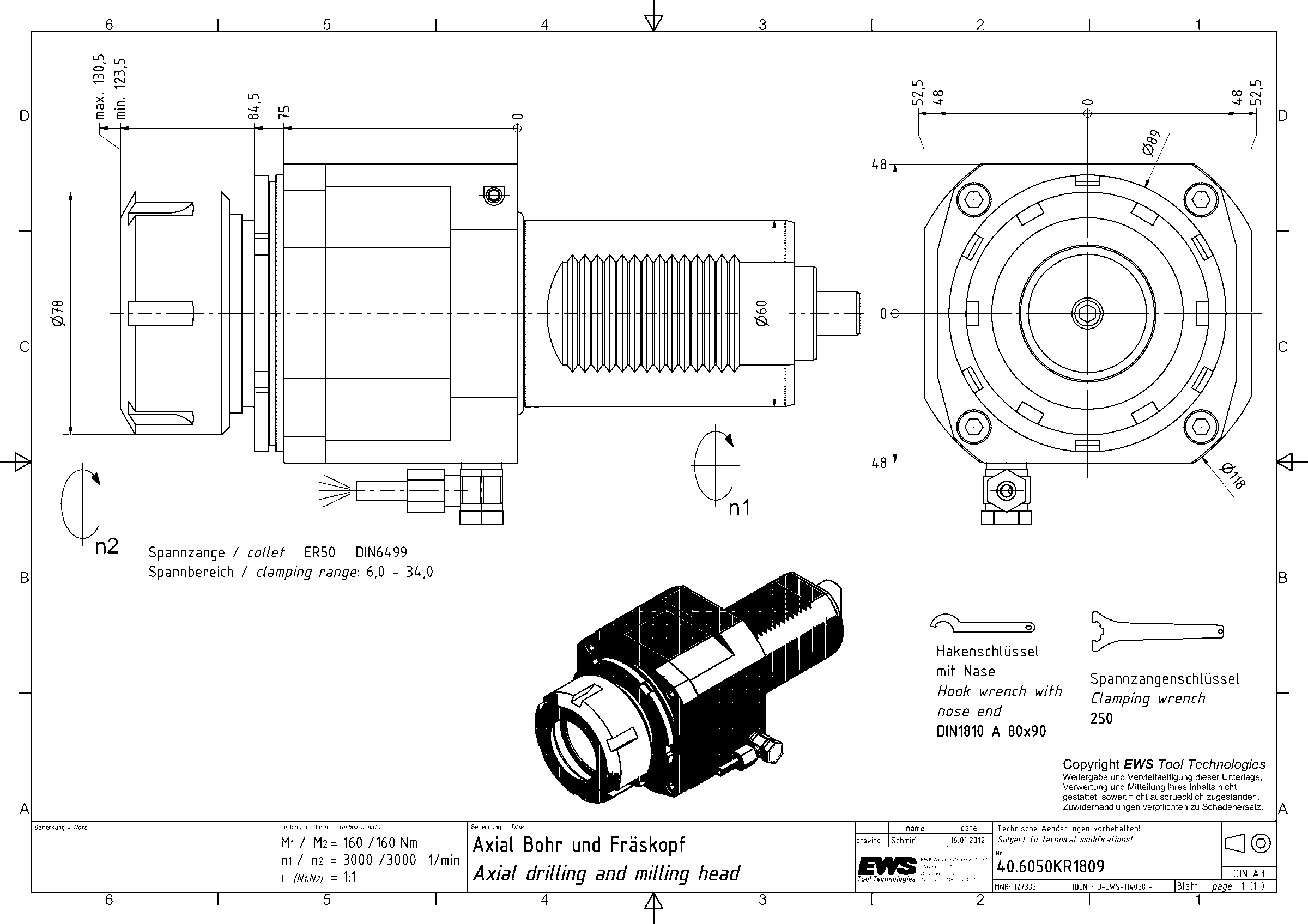

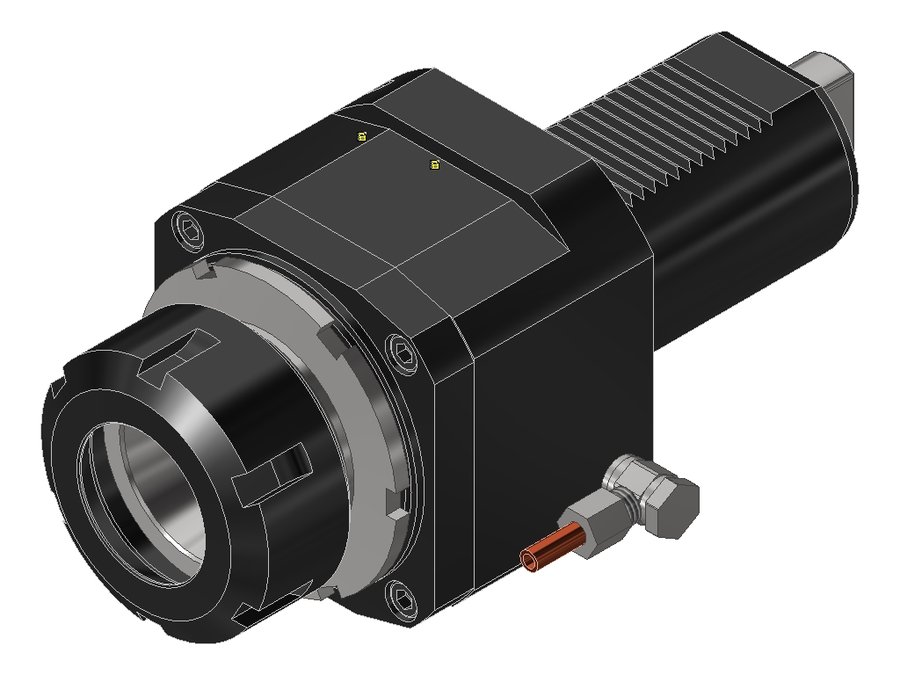

Головка приводная осевая сверлильно-фрезерная EWS 40.6050KR1809, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 40.6050KR1809

Головка приводная осевая сверлильно-фрезерная EWS 40.6050KR1809, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E

Код интерфейса станкаZYV06000115
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуVDI60
Присоединение инструментацанга ER50
Функциональная длина127,5 мм
Вылет LPR127,5 мм
Масса7,223 кг
Высота105 мм
Общая длина237,5 мм
Заказной номер EWS127333
Передаточное отношение1:1
Макс. частота вращения3000 об/мин
Макс. крутящий момент160 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6050KR1809 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER50 DIN 6499

  • Диапазон зажима Ø12–34 мм
  • Для цанги 500 477E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 220 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку VDI — 315 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
40.5040TOEM50VDI50цанга ER40125125209
40.5040TOEMIK50VDI50цанга ER40122122206
40.5040VL550VDI50цанга ER40122122237,5
40.5040VL5IKD50VDI50цанга ER40122122237,5
40.6040KRTOEM60VDI60цанга ER40141141241
40.6040KRTOEMIK60VDI60цанга ER40141141241
40.6050KR180960VDI60цанга ER50127,5127,5237,5Текущая
40.6050KR1809IK60VDI60цанга ER50127,5127,5237,5
40.6050KR5482IK60VDI60цанга ER50131,7131,7239,7
40.6050KRLB4560VDI60цанга ER50263,4263,4392,4
40.16165480Z16VDI16цанга ER1662,562,5107
40.25255480IKC25VDI25цанга ER2591,591,5148,5

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6050KR1809.

Ключи и отвёртки2

  • 250 (EWS 106735)Ключ для зажимной гайки EWS 250
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой
