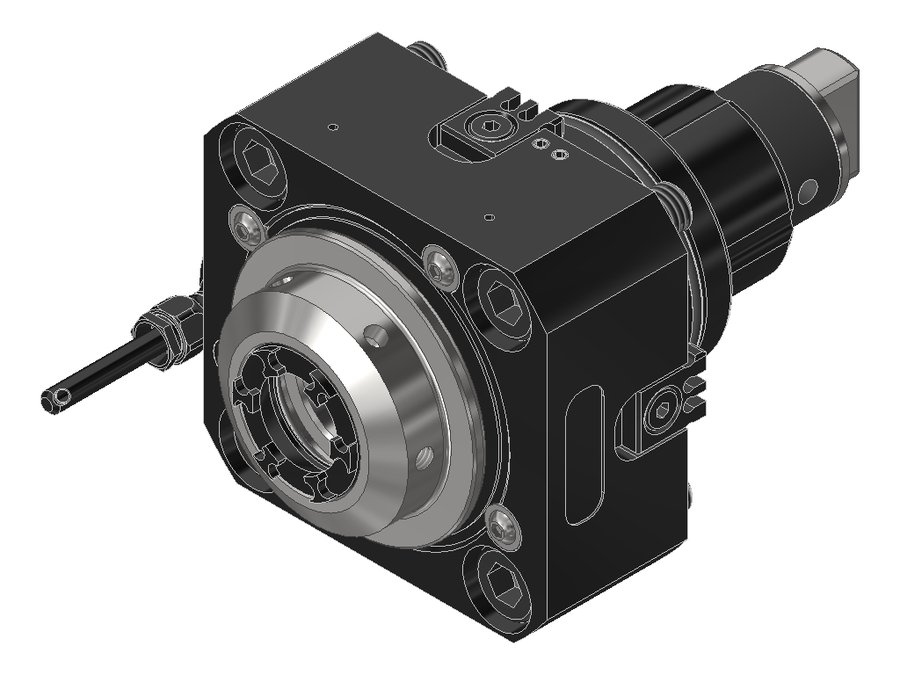

Головка приводная осевая сверлильно-фрезерная EWS 40.5525VLHP2FIKCIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.5525VLHP2FIKCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.5525VLHP2FIKCIM, хвостовик Ø55, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB064A5515
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55
Присоединение инструментацанга ER25
Функциональная длина60 мм
Вылет LPR60 мм
Масса3,862 кг
Высота97 мм
Общая длина145 мм
Заказной номер EWS230101
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.5525VLHP2FIKCIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

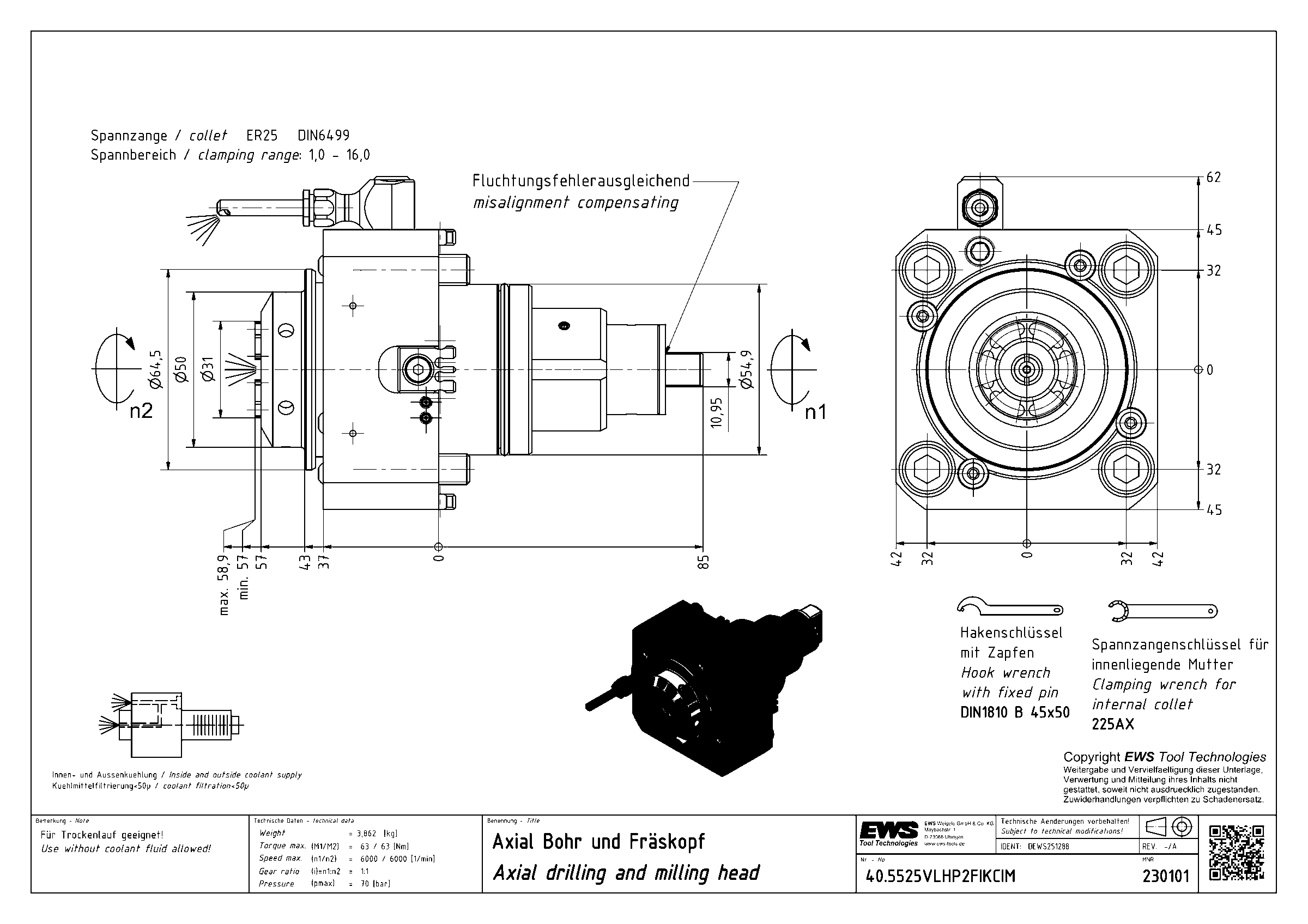

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
