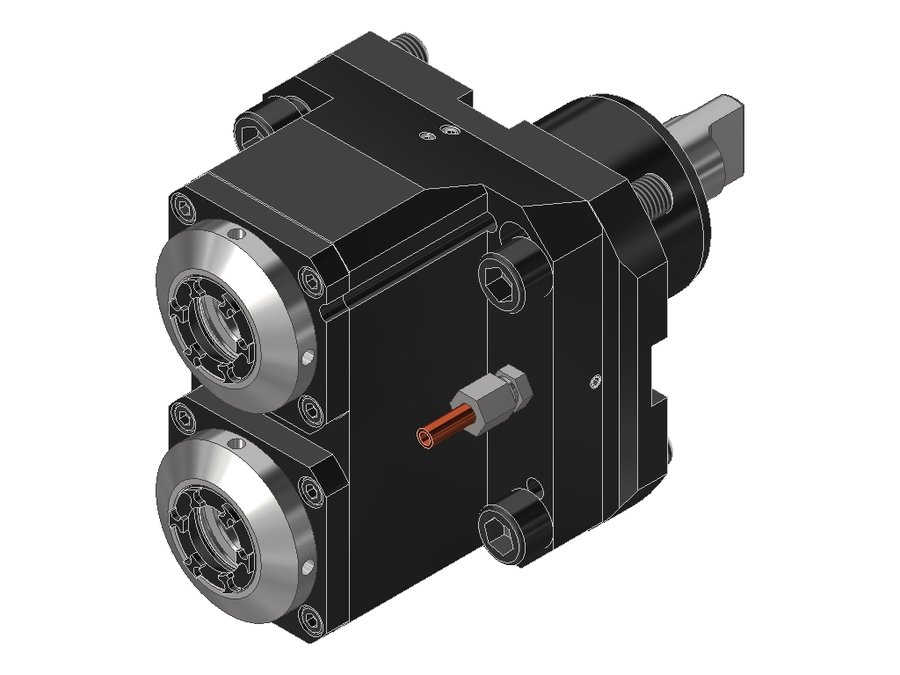

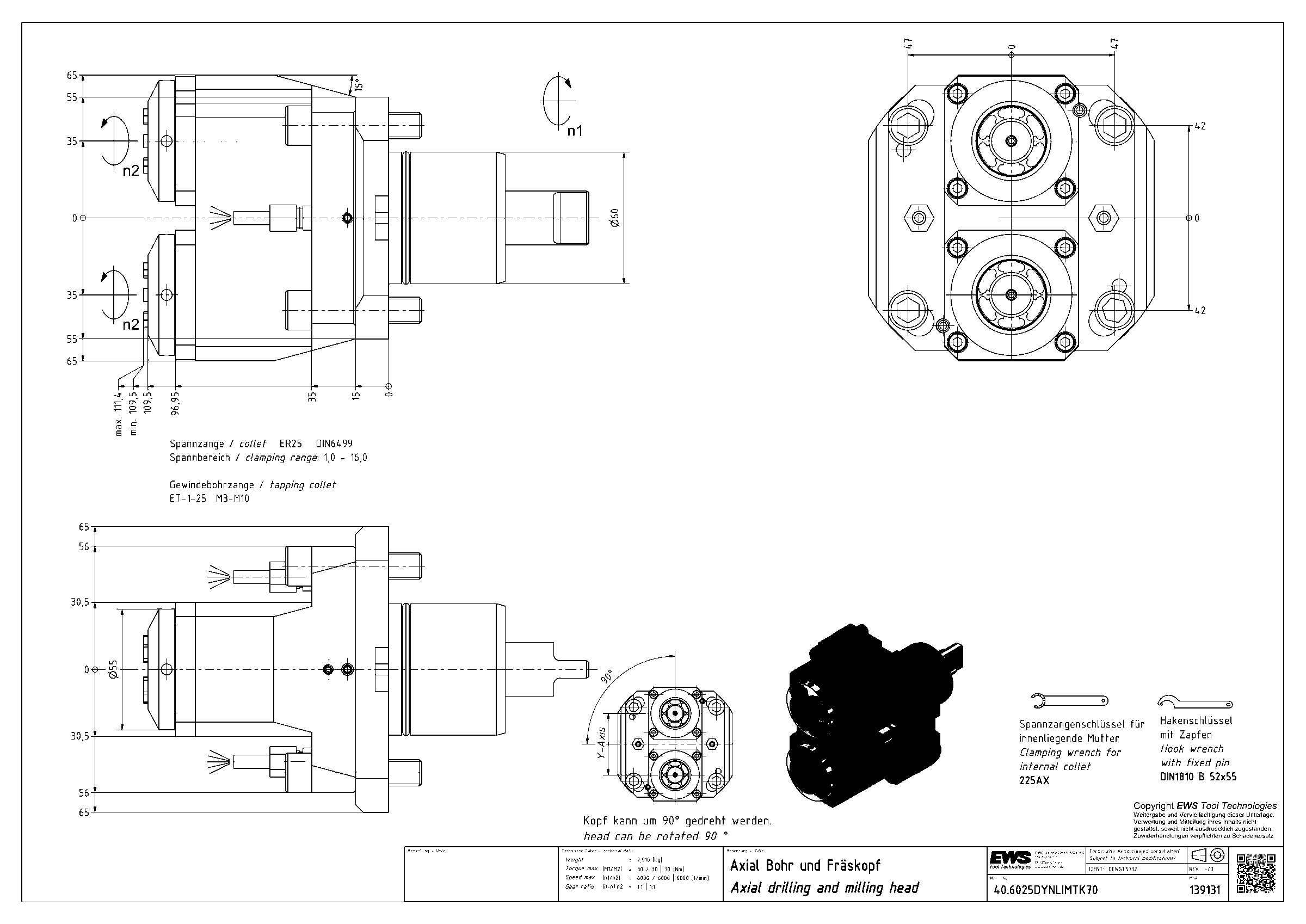

Головка приводная осевая сверлильно-фрезерная EWS 40.6025DYNLIMTK70, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.6025DYNLIMTK70

Головка приводная осевая сверлильно-фрезерная EWS 40.6025DYNLIMTK70, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Размер цангиER25
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениенейтральное
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER25
Функциональная длина109,5 мм
Масса7,91 кг
Высота130 мм
Общая длина200,5 мм
Ширина112 мм
Заказной номер EWS139131
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент30 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.6025DYNLIMTK70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.5525VL4FIM55BMT55цанга ER255715757
40.5525VLHP2FIKCIM55BMT55цанга ER256014560
40.5525VLHP2FIM55BMT55цанга ER255714257
40.5532BIG1809IKCIM55BMT55 Bigliaцанга ER3265,5159,565,5
40.5532BIG1809IM#0155BMT55 Bigliaцанга ER3265,5159,565,5
40.6025DYNLIKIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
40.6025DYNLIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—Текущая
40.6025DZNLIKIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
40.6025DZNLIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
40.6025WNLB2000BMT60BMT60B OkumaWeldon Ø257814078
40.6032EX508BMT60BMT60A Takisawa-Taiwanцанга ER3279,5154,579,5
40.6032EX508BMTIK60BMT60A Takisawa-Taiwanцанга ER3279,5154,579,5

Совместимость

Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.6025DYNLIMTK70.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки3

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 52X55Ключ крючковый с носиком EWS DIN1810 B - 52X55, для гаек с радиальными отверстиями
  • ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
