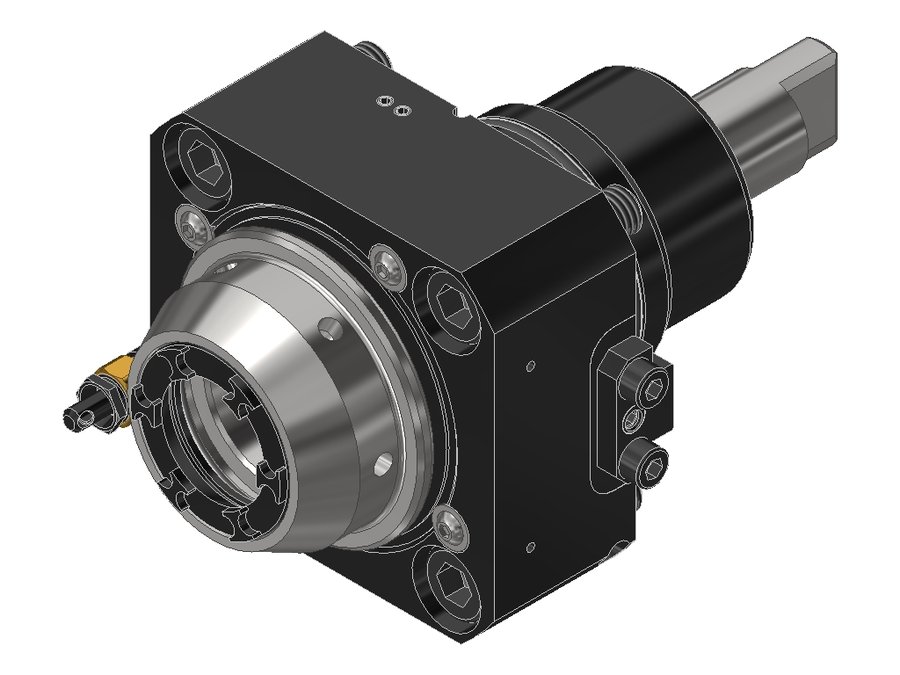

Головка приводная осевая сверлильно-фрезерная EWS 40.5532BIG1809IKCIM, хвостовик Ø55, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные EWS для BMT · арт. 40.5532BIG1809IKCIM

Головка приводная осевая сверлильно-фрезерная EWS 40.5532BIG1809IKCIM, хвостовик Ø55, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB063A5515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика55 мм
Исполнениенейтральное
Присоединение к станкуBMT55 Biglia
Присоединение инструментацанга ER32
Функциональная длина65,5 мм
Вылет LPR65,5 мм
Масса3,046 кг
Высота84 мм
Общая длина159,5 мм
Заказной номер EWS235209
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS для BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.5525VL2FIKCIM55BMT55цанга ER255714057
40.5525VL2FIM55BMT55цанга ER255714057
40.5525VL4FIKCIM55BMT55цанга ER255715757
40.5525VL4FIM55BMT55цанга ER255715757
40.5525VLHP2FIKCIM55BMT55цанга ER256014560
40.5525VLHP2FIM55BMT55цанга ER255714257
40.5532BIG1809IKCIM55BMT55 Bigliaцанга ER3265,5159,565,5Текущая
40.5532BIG1809IM#0155BMT55 Bigliaцанга ER3265,5159,565,5
40.6025DYNLIKIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
40.6025DYNLIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
40.6025DZNLIKIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
40.6025DZNLIMTK7060BMT60 DMG Moriцанга ER25109,5200,5—
Показать ещё · всего в серии 282

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.5532BIG1809IKCIM.

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 52X55Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 52X55

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
