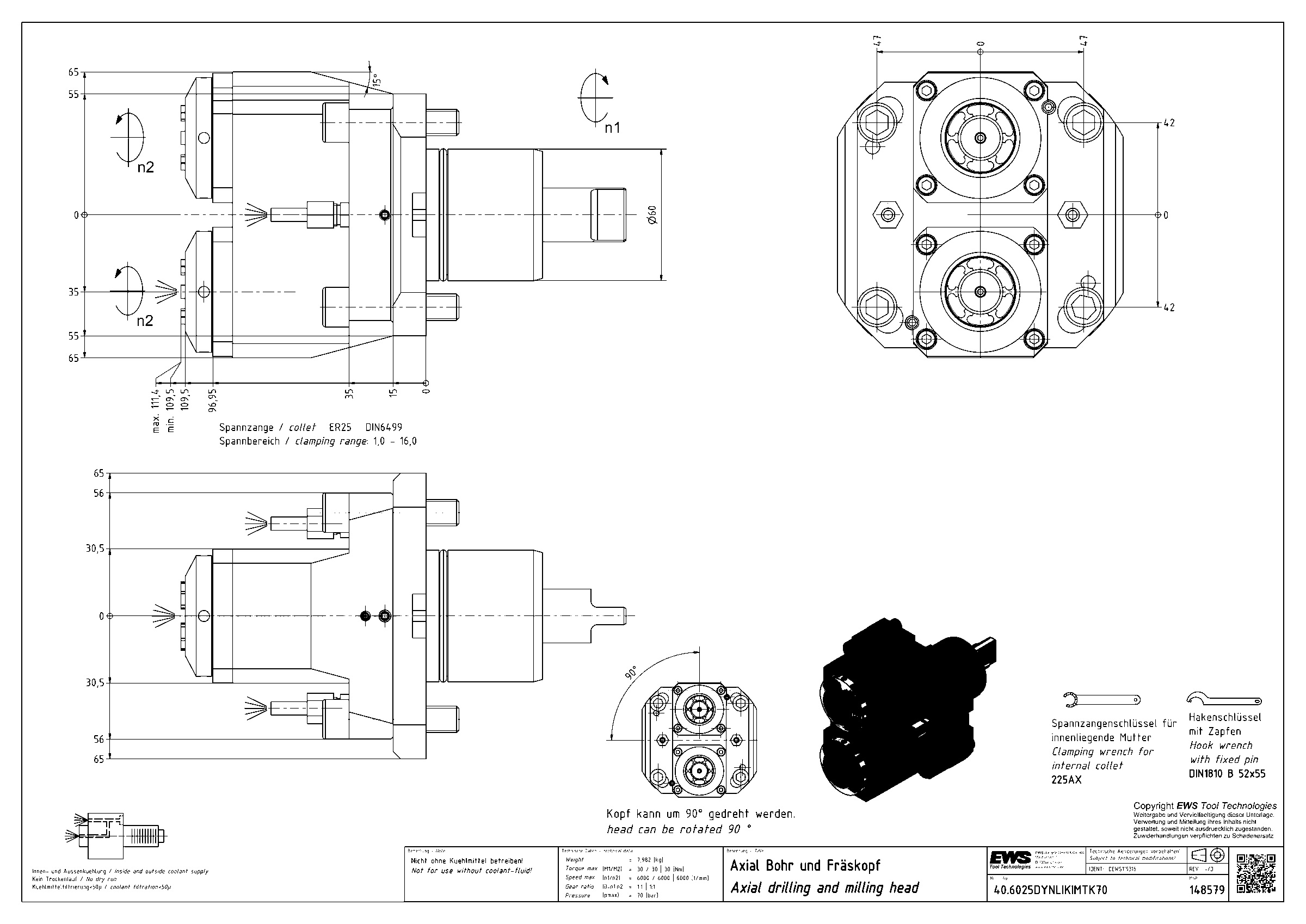

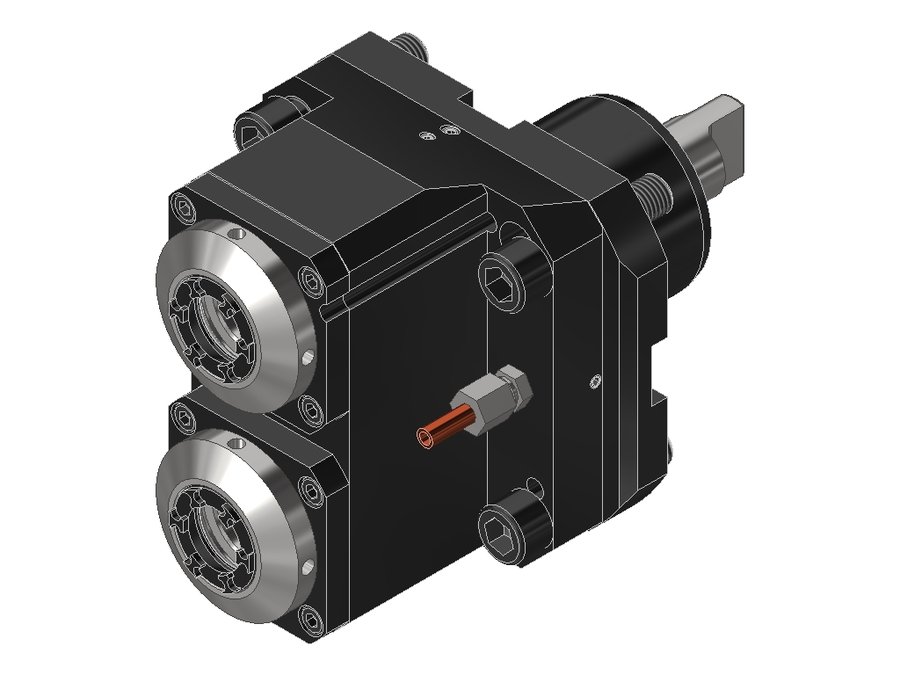

Головка приводная осевая сверлильно-фрезерная EWS 40.6025DYNLIKIMTK70, хвостовик Ø60, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 109,5 мм |
| Масса | 7,982 кг |
| Высота | 130 мм |
| Общая длина | 200,5 мм |
| Ширина | 61 мм |
| Заказной номер EWS | 148579 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 30 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.6025DYNLIKIMTK70 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.5525VL4FIKCIM | 55 | BMT55 | цанга ER25 | 57 | 157 | 57 | |
| 40.5525VL4FIM | 55 | BMT55 | цанга ER25 | 57 | 157 | 57 | |
| 40.5525VLHP2FIKCIM | 55 | BMT55 | цанга ER25 | 60 | 145 | 60 | |
| 40.5525VLHP2FIM | 55 | BMT55 | цанга ER25 | 57 | 142 | 57 | |
| 40.5532BIG1809IKCIM | 55 | BMT55 Biglia | цанга ER32 | 65,5 | 159,5 | 65,5 | |
| 40.5532BIG1809IM#01 | 55 | BMT55 Biglia | цанга ER32 | 65,5 | 159,5 | 65,5 | |
| 40.6025DYNLIKIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | Текущая |
| 40.6025DYNLIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025DZNLIKIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025DZNLIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025WNLB2000BMT | 60 | BMT60B Okuma | Weldon Ø25 | 78 | 140 | 78 | |
| 40.6032EX508BMT | 60 | BMT60A Takisawa-Taiwan | цанга ER32 | 79,5 | 154,5 | 79,5 |
Совместимость
Связанные позиции по данным производителя — 12 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.6025DYNLIKIMTK70.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 52X55Ключ крючковый с носиком EWS DIN1810 B - 52X55, для гаек с радиальными отверстиями
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Документы по позиции
Для этой позиции документы пока не привязаны.
