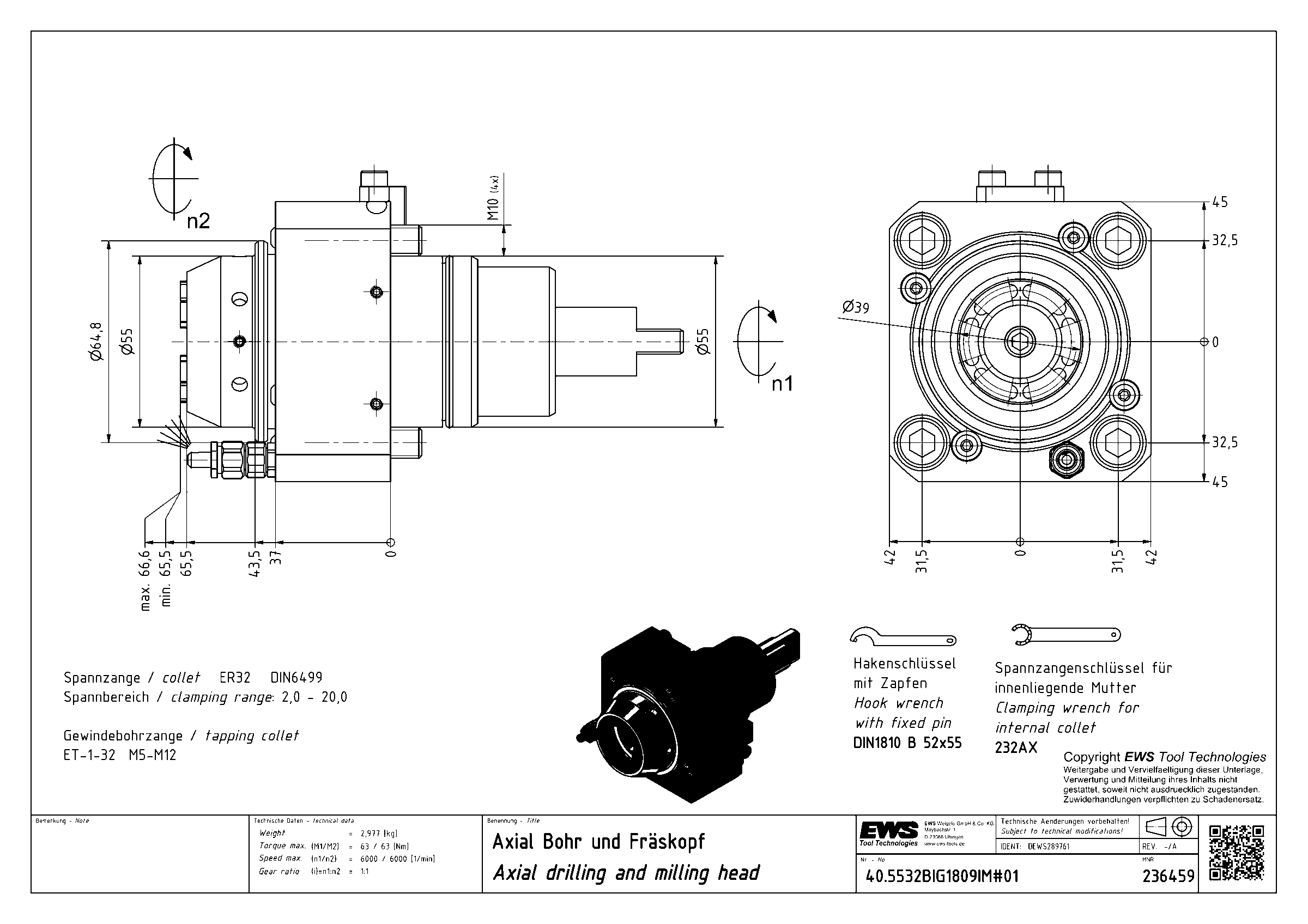

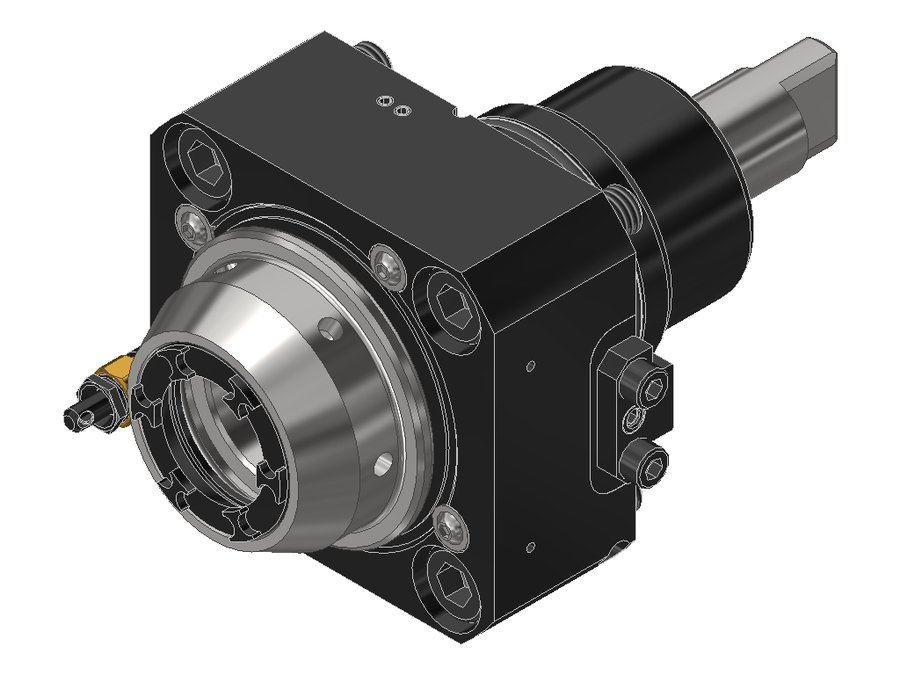

Головка приводная осевая сверлильно-фрезерная EWS 40.5532BIG1809IM#01, хвостовик Ø55, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT (регулируемый) |
|---|---|
| Код интерфейса станка | FLB063A5515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 Biglia |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 65,5 мм |
| Вылет LPR | 65,5 мм |
| Масса | 2,977 кг |
| Высота | 84 мм |
| Общая длина | 159,5 мм |
| Заказной номер EWS | 236459 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.5532BIG1809IM#01 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.5525VL2FIM | 55 | BMT55 | цанга ER25 | 57 | 140 | 57 | |
| 40.5525VL4FIKCIM | 55 | BMT55 | цанга ER25 | 57 | 157 | 57 | |
| 40.5525VL4FIM | 55 | BMT55 | цанга ER25 | 57 | 157 | 57 | |
| 40.5525VLHP2FIKCIM | 55 | BMT55 | цанга ER25 | 60 | 145 | 60 | |
| 40.5525VLHP2FIM | 55 | BMT55 | цанга ER25 | 57 | 142 | 57 | |
| 40.5532BIG1809IKCIM | 55 | BMT55 Biglia | цанга ER32 | 65,5 | 159,5 | 65,5 | |
| 40.5532BIG1809IM#01 | 55 | BMT55 Biglia | цанга ER32 | 65,5 | 159,5 | 65,5 | Текущая |
| 40.6025DYNLIKIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025DYNLIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025DZNLIKIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025DZNLIMTK70 | 60 | BMT60 DMG Mori | цанга ER25 | 109,5 | 200,5 | — | |
| 40.6025WNLB2000BMT | 60 | BMT60B Okuma | Weldon Ø25 | 78 | 140 | 78 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.5532BIG1809IM#01.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 52X55Ключ крючковый с носиком EWS DIN1810 B - 52X55, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
Документы по позиции
Для этой позиции документы пока не привязаны.
