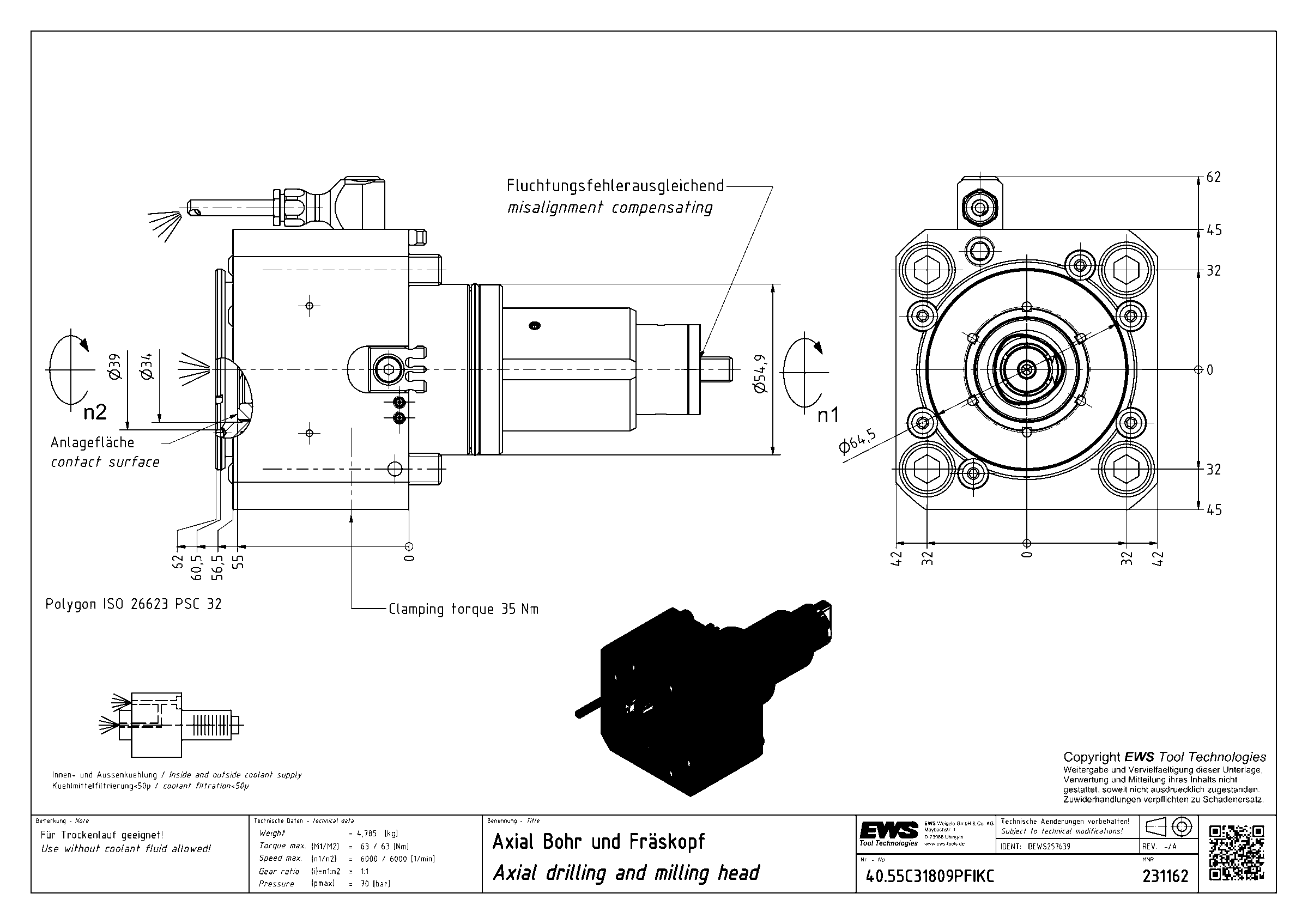

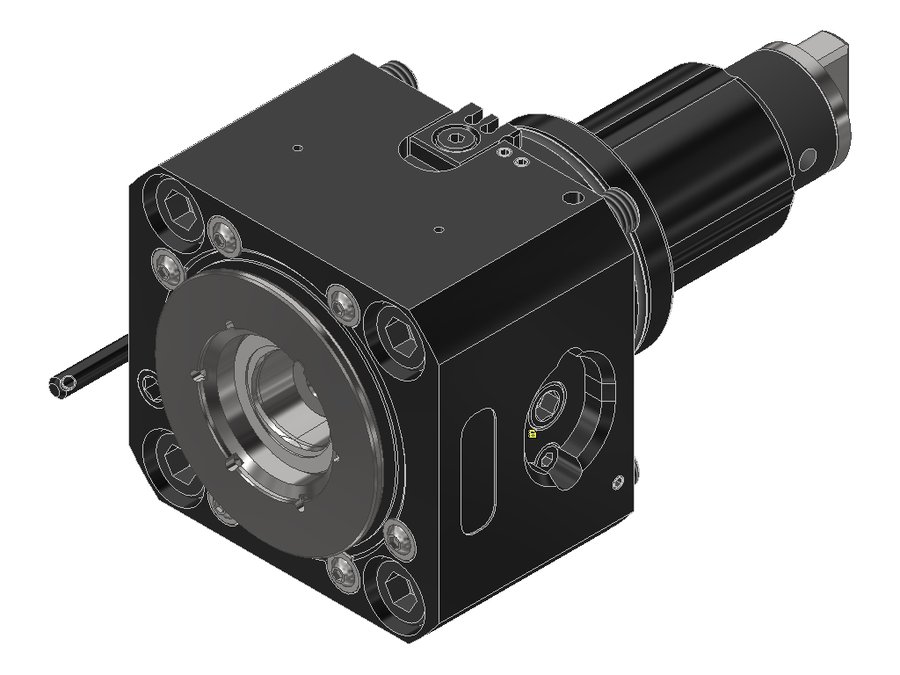

Головка приводная осевая сверлильно-фрезерная EWS 40.55C31809PFIKC, хвостовик Ø55, полигональный хвостовик ISO 26623 (PSC 32)
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB064A5515 |
| Код интерфейса инструмента | CCS03200195 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 55 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT55 |
| Присоединение инструмента | PSC 32 |
| Функциональная длина | 55 мм |
| Вылет LPR | 62 мм |
| Масса | 4,785 кг |
| Высота | 84 мм |
| Общая длина | 166 мм |
| Заказной номер EWS | 231162 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.55C31809PFIKC в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
PSC — стандартизованный интерфейс
- Типоразмер PSC 32:
- Повторяемость ≤ 0,01 мм
- Момент затяжки 35 Н·м
- Усилие зажима 16 кН
- Стандартизованные адаптеры доступны по всему миру
- Интерфейс для приводного и статического инструмента
- Доступны сверхкороткие адаптеры без паза под захват
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.55C4VL2FIKC | 55 | BMT55 | PSC 40 | 64 | 150,5 | 67,5 | |
| 40.55C4VL4F | 55 | BMT55 | PSC 40 | 64 | 167 | 67 | |
| 40.55C4VL4FIKC | 55 | BMT55 | PSC 40 | 64 | 167 | 67 | |
| 40.55C4VLHP2F | 55 | BMT55 | PSC 40 | 64 | 152,5 | 67,5 | |
| 40.55C4VLHP2FIKC | 55 | BMT55 | PSC 40 | 64 | 152,5 | 67,5 | |
| 40.55C31809PF | 55 | BMT55 | PSC 32 | 55 | 166 | 62 | |
| 40.55C31809PFIKC | 55 | BMT55 | PSC 32 | 55 | 166 | 62 | Текущая |
| 40.55KM40TW10 | 55 | BMT55C | KM 40 | 52 | 160 | 52 | |
| 40.55KM40TW10IKC | 55 | BMT55C | KM 40 | 52 | 160 | 52 | |
| 40.55KM321809PF | 55 | BMT55 | KM 32 | 57 | 161 | 57 | |
| 40.55KM321809PFIKC | 55 | BMT55 | KM 32 | 57 | 161 | 57 | |
| 40.55VX3BIG1809#01 | 55 | BMT55 Biglia | EWS Varia VX3 | 53 | 151 | 57 |
Совместимость
Связанные позиции по данным производителя — 15 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.55C31809PFIKC.
Инструмент статический15
- 27.C3C06L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C06L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C06WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C06WNL33, полигональный хвостовик ISO 26623 (PSC 32C), длина 33 мм
- 27.C3C08L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C08L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø мм
- 27.C3C08WNL33Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C08WNL33, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø08
- 27.C3C10L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C10L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø10 мм
- 27.C3C10WNL37Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C10WNL37, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø10
- 27.C3C12L48SHRАдаптер под цилиндрический хвостовик инструмента EWS 27.C3C12L48SHR, полигональный хвостовик ISO 26623 (PSC 32C), отверстие Ø12 мм
- 27.C3C12WNL42Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C12WNL42, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø12
- 27.C3C14WNL43Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C14WNL43, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø14
- 27.C3C16WNL51Адаптер под цилиндрический хвостовик инструмента EWS 27.C3C16WNL51, полигональный хвостовик ISO 26623 (PSC 32C), Weldon / Whistle Notch Ø16
- 31.C3C16L29.5Державка цанговая EWS 31.C3C16L29.5, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER16 (d 1–10 мм, ступень 1,0 мм)
- 31.C3C20L32Державка цанговая EWS 31.C3C20L32, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER20 (d 2–13 мм, ступень 1,0 мм)
- 31.C3C25L44Державка цанговая EWS 31.C3C25L44, полигональный хвостовик ISO 26623 (PSC 32C), под цанги ER25 (d 2–16 мм, ступень 1,0 мм)
- 42.C3C16L15Оправка фрезерная осевая EWS 42.C3C16L15, полигональный хвостовик ISO 26623 (PSC 32C), длина 15 мм
- 42.C3C22L19Оправка фрезерная осевая EWS 42.C3C22L19, полигональный хвостовик ISO 26623 (PSC 32C), длина 19 мм
