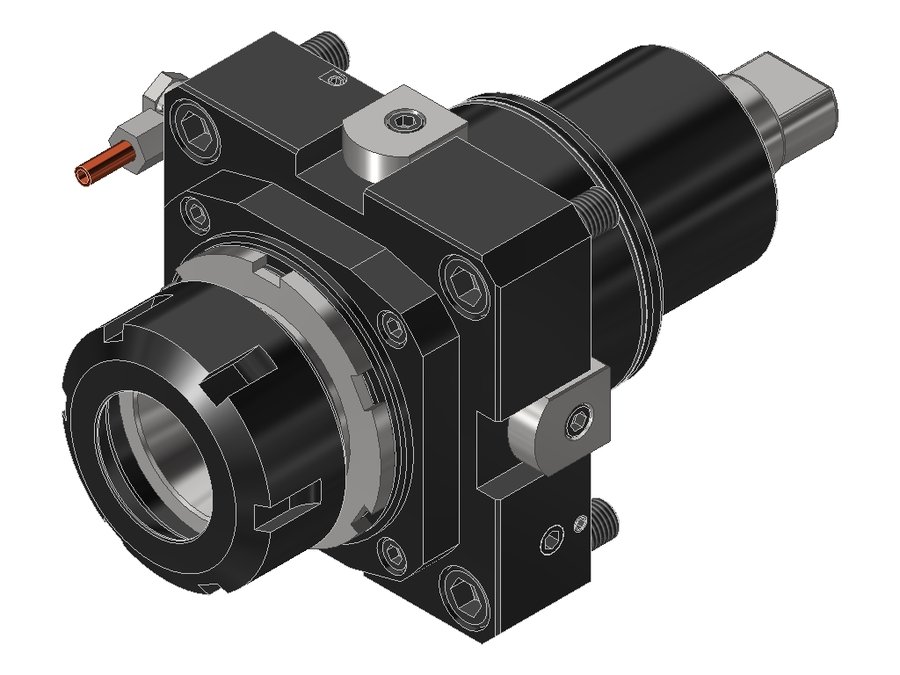

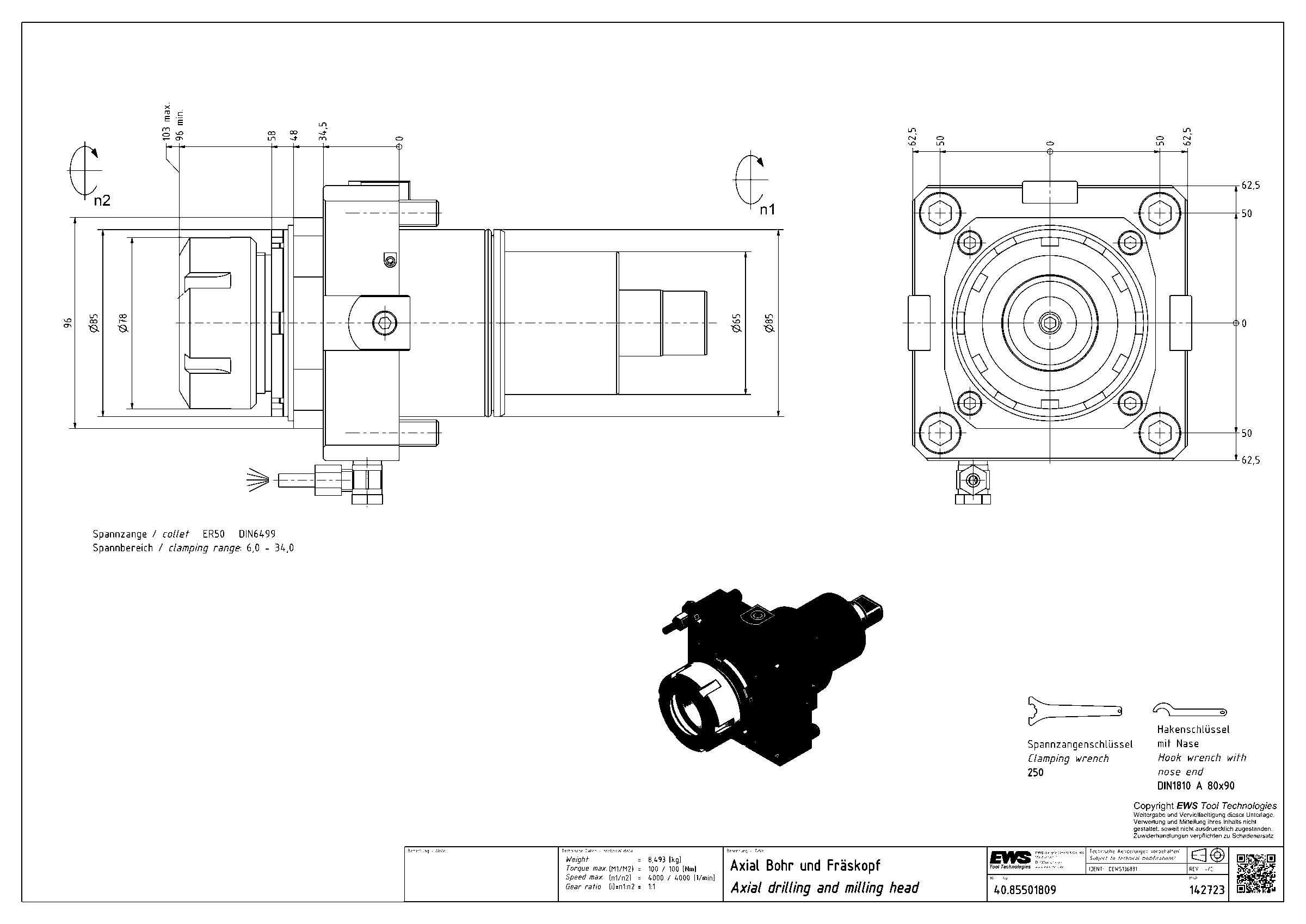

Головка приводная осевая сверлильно-фрезерная EWS 40.85501809, хвостовик Ø85, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 40.85501809

Головка приводная осевая сверлильно-фрезерная EWS 40.85501809, хвостовик Ø85, под цанги ER50 (Ø12–34 мм), код 500 477E

Код интерфейса станкаFLB100A8515
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика85 мм
Исполнениенейтральное
Присоединение к станкуBMT85
Присоединение инструментацанга ER50
Функциональная длина100 мм
Вылет LPR100 мм
Масса8,493 кг
Высота125 мм
Общая длина240 мм
Заказной номер EWS142723
Передаточное отношение1:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент100 Н·м

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 40.85501809 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная

Патрон цанговый ER50 DIN 6499

  • Диапазон зажима Ø12–34 мм
  • Для цанги 500 477E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 220 Н·м

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммОбщая длина, ммВылет LPR, ммВ список
40.55251809PFIKCIM55BMT55цанга ER255716157
40.55251809PFIM55BMT55цанга ER255716157
40.65321809MT110FIKDIM65BMT65цанга ER326015160
40.65321809MT110FIM65BMT65цанга ER326015160
40.65321809PFIKDIM65BMT65цанга ER326017260
40.65321809PFIM65BMT65цанга ER326017260
40.7540180975BMT75цанга ER408019080
40.75401809IKD75BMT75цанга ER408019080
40.75401809IM75BMT75цанга ER406417464
40.75401809PIKDIM75BMT75цанга ER4062,22172,2262,22
40.8550180985BMT85цанга ER50100240100Текущая
40.85501809IK85BMT85цанга ER50100240100

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 40.85501809.

Ключи и отвёртки2

  • 250 (EWS 106735)Ключ для зажимной гайки EWS 250
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-P700Приспособление монтажное EWS MW-BMT-P700
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
