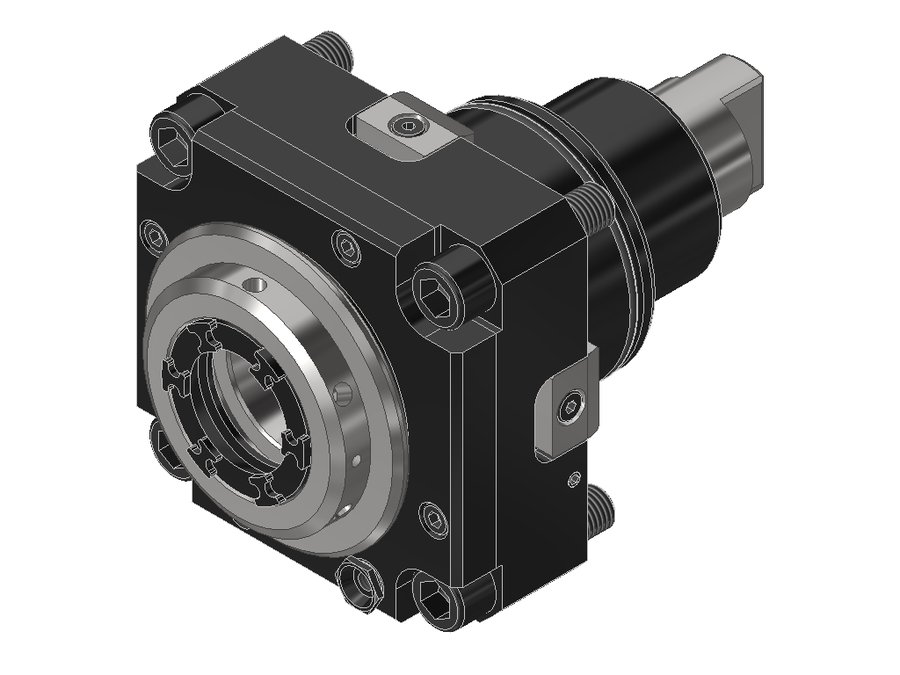

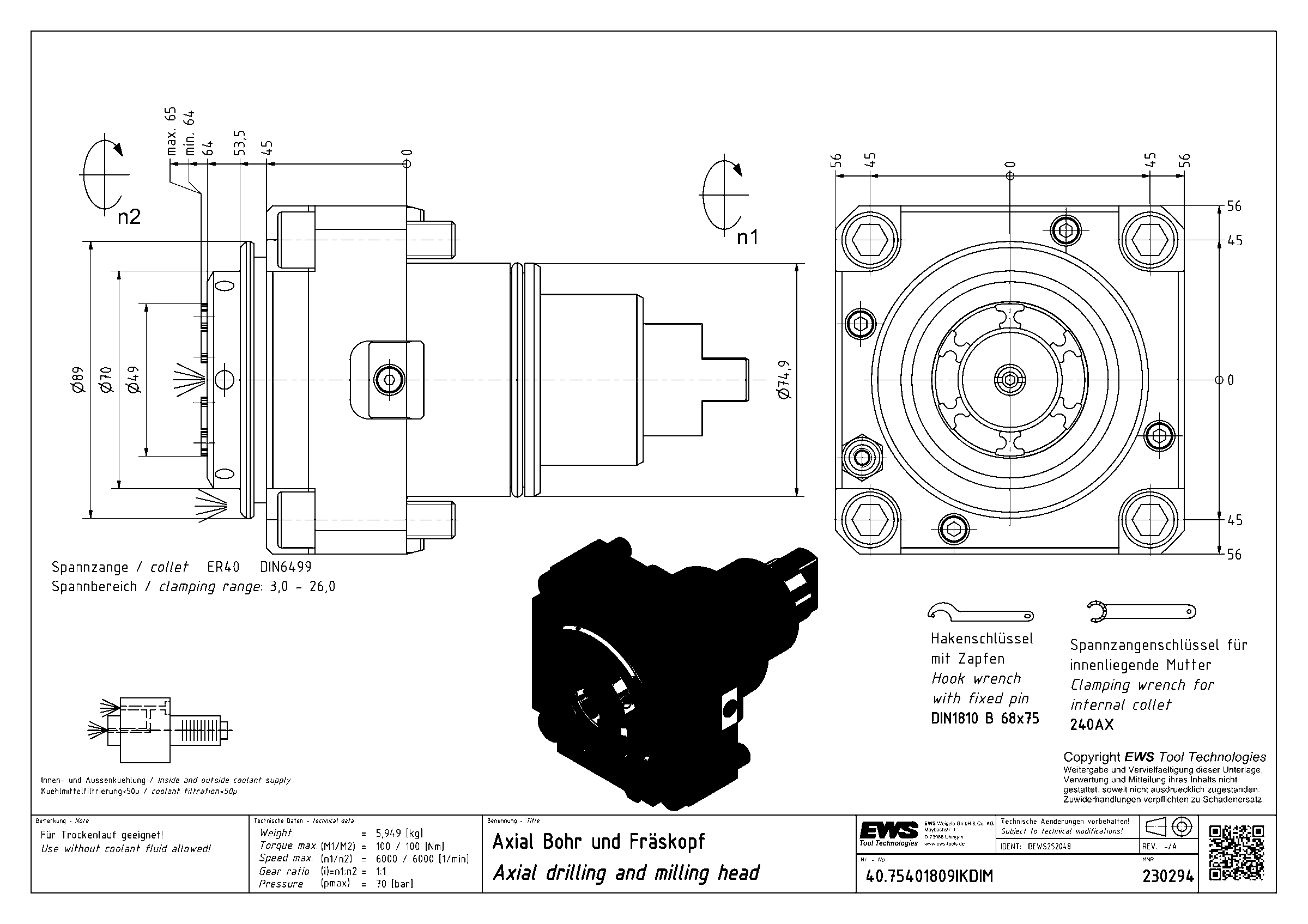

Головка приводная осевая сверлильно-фрезерная EWS 40.75401809PIKDIM, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
| Код интерфейса станка | FLB090A7515 |
|---|---|
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | цанга ER40 |
| Функциональная длина | 62,22 мм |
| Вылет LPR | 62,22 мм |
| Масса | 5,949 кг |
| Высота | 112 мм |
| Общая длина | 172,22 мм |
| Заказной номер EWS | 230294 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.75401809PIKDIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER40 DIN 6499
- Диапазон зажима Ø4–26 мм
- Для цанги 400 472E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 160 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные EWS, присоединение к станку BMT — 282 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Общая длина, мм | Вылет LPR, мм | В список |
|---|---|---|---|---|---|---|---|
| 40.55251809PFIKCIM | 55 | BMT55 | цанга ER25 | 57 | 161 | 57 | |
| 40.55251809PFIM | 55 | BMT55 | цанга ER25 | 57 | 161 | 57 | |
| 40.65321809MT110FIKDIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.65321809MT110FIM | 65 | BMT65 | цанга ER32 | 60 | 151 | 60 | |
| 40.65321809PFIKDIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 | |
| 40.65321809PFIM | 65 | BMT65 | цанга ER32 | 60 | 172 | 60 | |
| 40.75401809 | 75 | BMT75 | цанга ER40 | 80 | 190 | 80 | |
| 40.75401809IKD | 75 | BMT75 | цанга ER40 | 80 | 190 | 80 | |
| 40.75401809IM | 75 | BMT75 | цанга ER40 | 64 | 174 | 64 | |
| 40.75401809PIKDIM | 75 | BMT75 | цанга ER40 | 62,22 | 172,22 | 62,22 | Текущая |
| 40.85501809 | 85 | BMT85 | цанга ER50 | 100 | 240 | 100 | |
| 40.85501809IK | 85 | BMT85 | цанга ER50 | 100 | 240 | 100 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 40.75401809PIKDIM.
Ключи и отвёртки2
- 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
- DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями
Гайки цанговые1
- 140AXГайка зажимная внутренняя ER (IM) EWS 140AX
