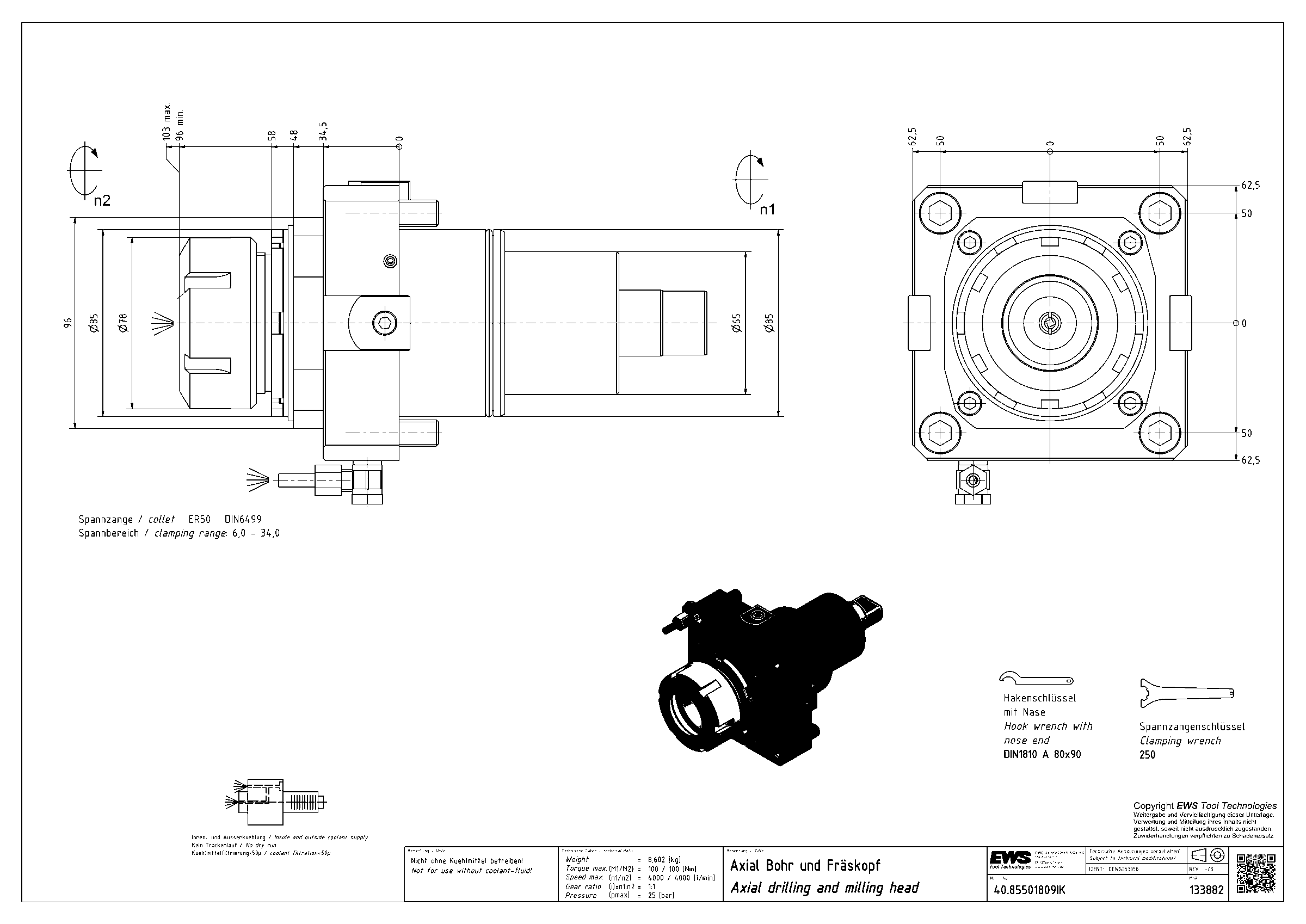

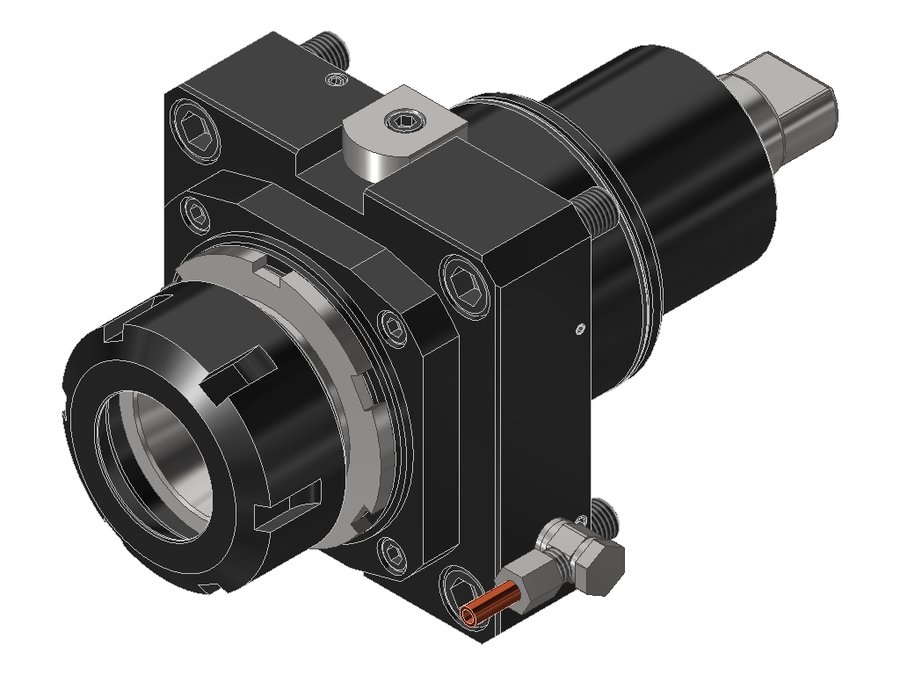

Головка приводная осевая сверлильно-фрезерная EWS 40.85501809IK, хвостовик Ø85, под цанги ER50 (Ø12–34 мм), код 500 477E
| Код интерфейса станка | FLB100A8515 |
|---|---|
| Код интерфейса инструмента | SZD05000295 |
| Размер цанги | ER50 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 25 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 85 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT85 |
| Присоединение инструмента | цанга ER50 |
| Функциональная длина | 100 мм |
| Вылет LPR | 100 мм |
| Масса | 8,602 кг |
| Высота | 125 мм |
| Общая длина | 240 мм |
| Заказной номер EWS | 133882 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 40.85501809IK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная
Патрон цанговый ER50 DIN 6499
- Диапазон зажима Ø12–34 мм
- Для цанги 500 477E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 220 Н·м
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 25 бар.
- Максимальное давление СОЖ 25 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
