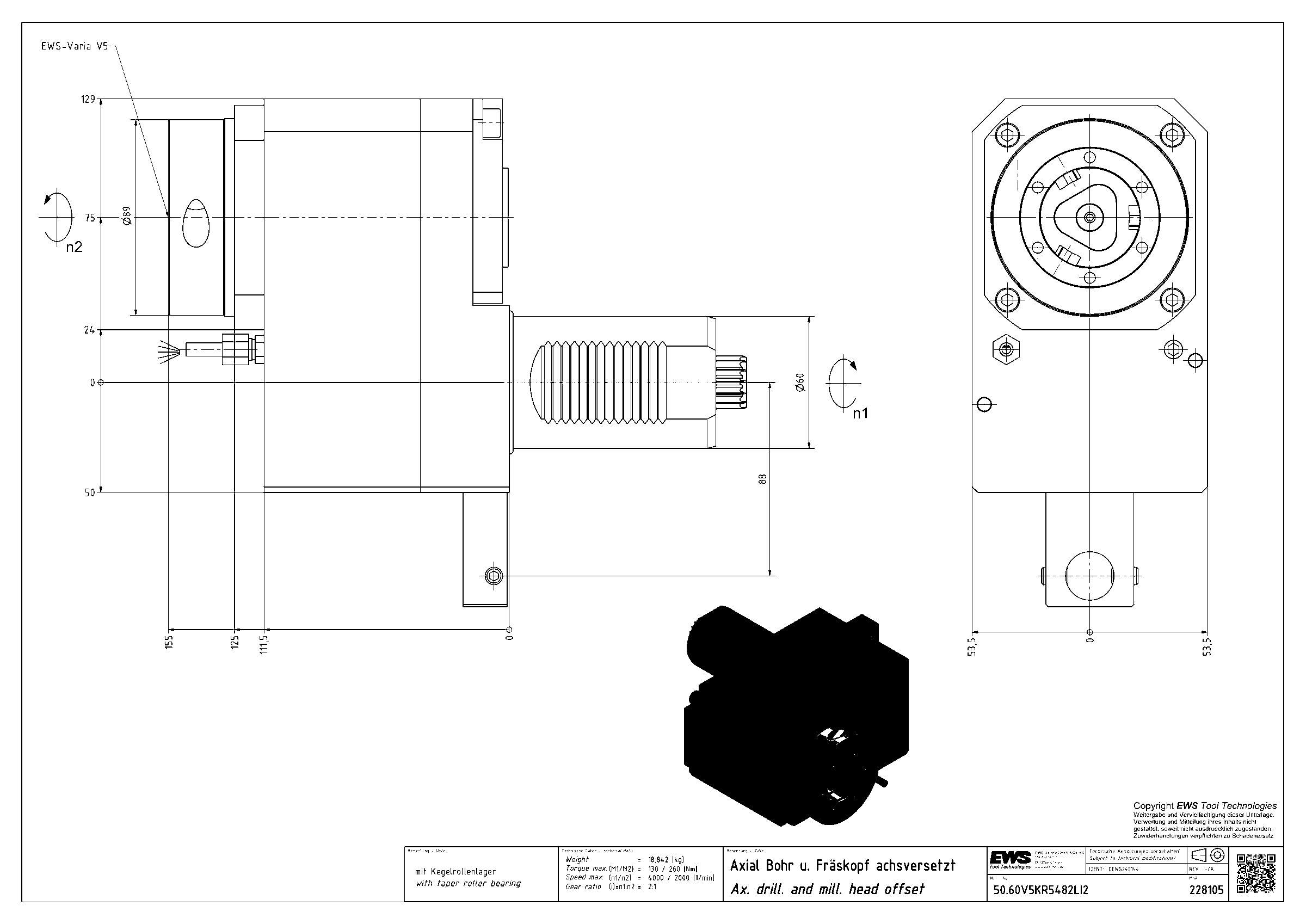

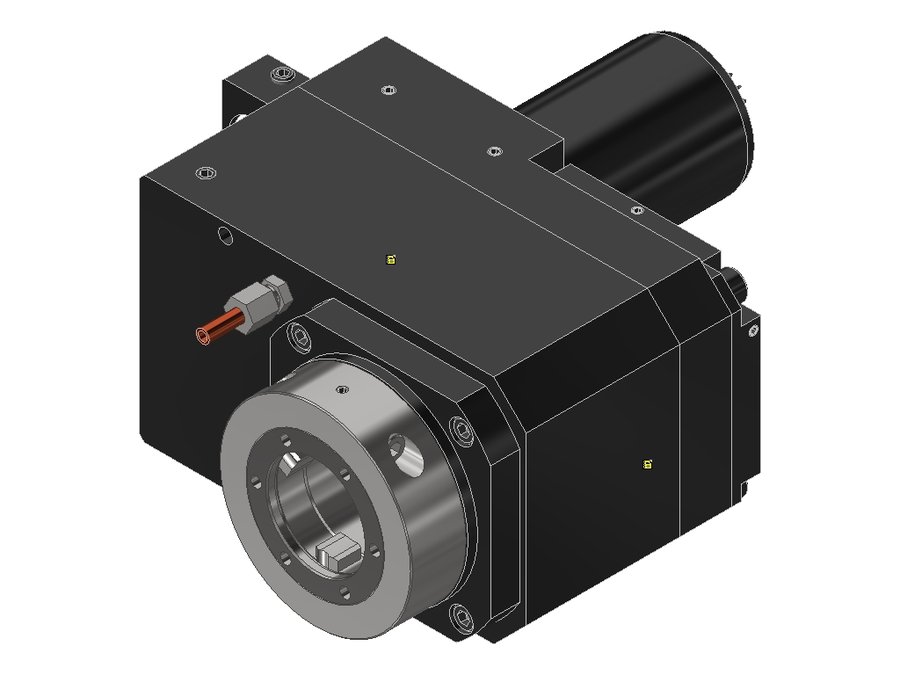

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5KR5482LI2, хвостовик Ø60, EWS - Varia V5- адаптер
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI · арт. 50.60V5KR5482LI2

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.60V5KR5482LI2, хвостовик Ø60, EWS - Varia V5- адаптер

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV06000115
Код интерфейса инструментаEWC00500195
Подвод СОЖнаружный
ПриводDIN 5482
Диаметр хвостовика60 мм
Исполнениелевое
Присоединение к станкуVDI60
Присоединение инструментаEWS Varia V5
Функциональная длина155 мм
Вылет LPR155 мм
Масса18,842 кг
Высота107 мм
Общая длина263 мм
Ширина179 мм
Заказной номер EWS228105
Радиальная высота53,5 мм
Радиальная ширина50 мм
Передаточное отношение2:1
Макс. частота вращения4000 об/мин
Система EWS VariaEWS Varia V5
Макс. крутящий момент130 Н·м
Функциональная ширина75 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.50V5SQT28RIKD50VDI50 shaft rotated 30°EWS Varia V5127,5127,5212,5
50.50V5SQT28RIKI150VDI50 shaft rotated 30°EWS Varia V5132132217
50.50V5VL5LI150VDI50EWS Varia V5135,5135,5251
50.50V55480RLI150VDI50EWS Varia V5135,5135,5228,5
50.50V55482RI150VDI50EWS Varia V5135,5135,5228,5
50.60C5TOEMLIK60VDI60PSC 50125129229
50.60V5KR5482LI260VDI60EWS Varia V5155155263Текущая
50.60V5KR5482RI260VDI60EWS Varia V5155155263
50.60V5KR5482RIKI260VDI60EWS Varia V5155155263
50.2516ABCRLI1IM25VDI25цанга ER167979145,1
50.2516ABCRLIKI1IM25VDI25цанга ER167979145,1
50.2516G200RLI1WIM25VDI25цанга ER167979137,5
Показать ещё · всего в серии 157

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.60V5KR5482LI2.

Запчасти к инструменту1

  • VARIAV5-SETКомплект запасных частей EWS VARIAV5-SET

Ключи и отвёртки1

  • DSV5 SW5/10NMКлюч динамометрический EWS DSV5 SW5/10NM, Т-образная рукоятка SW5, 10 Н·м

Принадлежности и оснастка для настройки инструмента1

  • UMB100Приспособление монтажное EWS UMB100, UMB100
