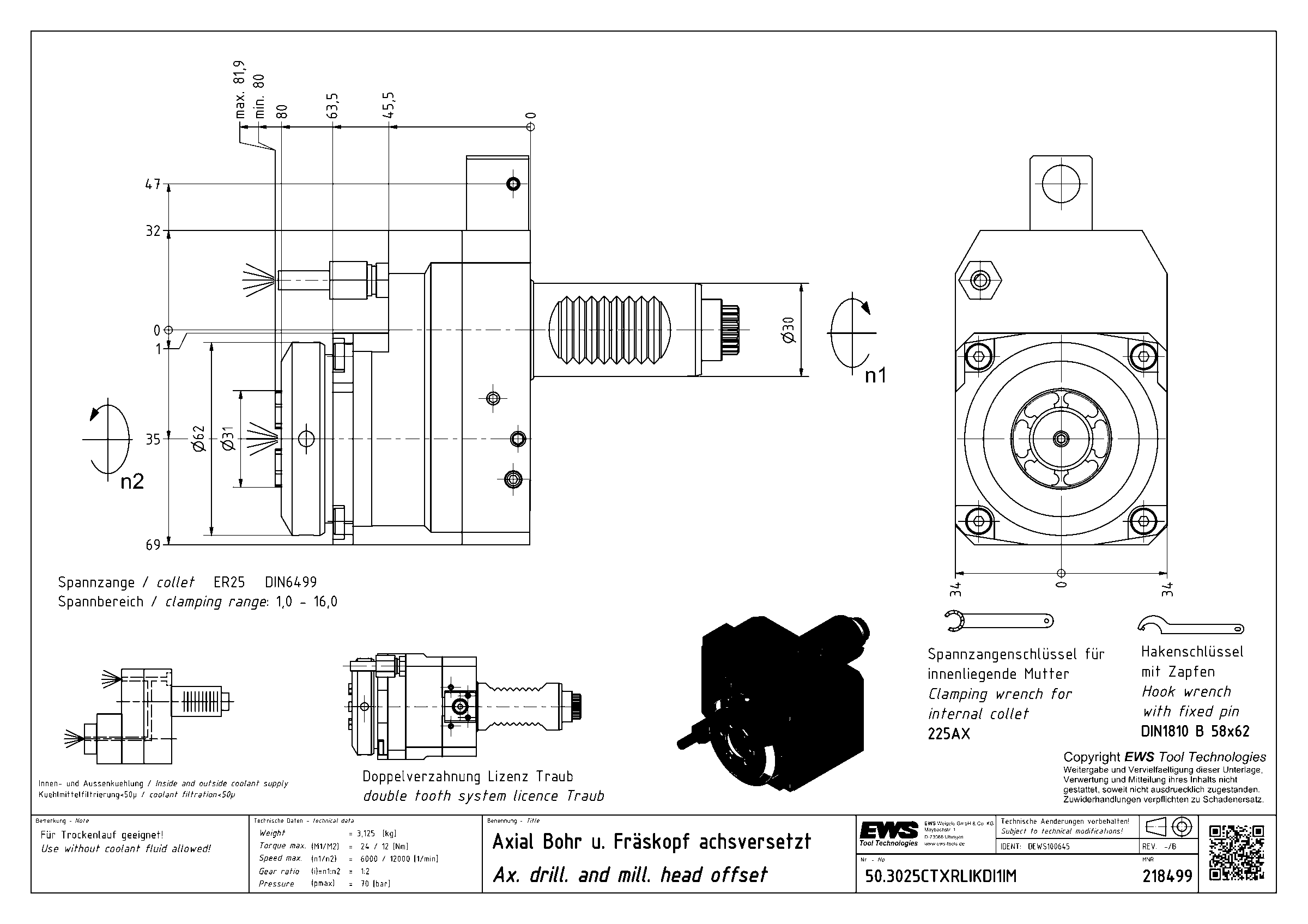

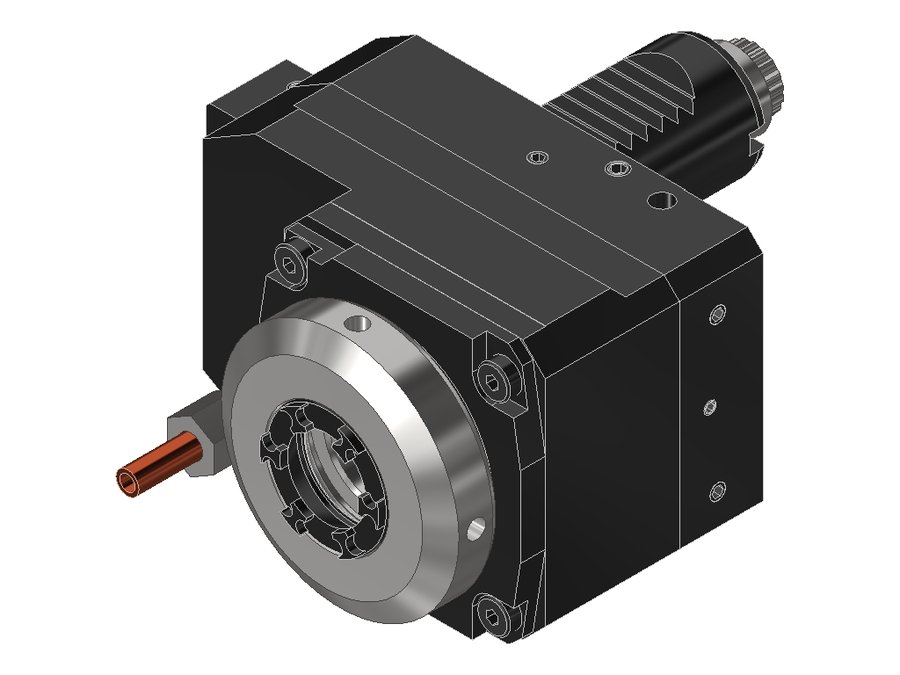

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.3025CTXRLIKDI1IM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Код интерфейса станка | ZYV03000115 |
|---|---|
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 80 мм |
| Вылет LPR | 80 мм |
| Масса | 3,125 кг |
| Высота | 68 мм |
| Общая длина | 147 мм |
| Ширина | 101 мм |
| Заказной номер EWS | 218499 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 32 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 24 Н·м |
| Функциональная ширина | 35 мм |
