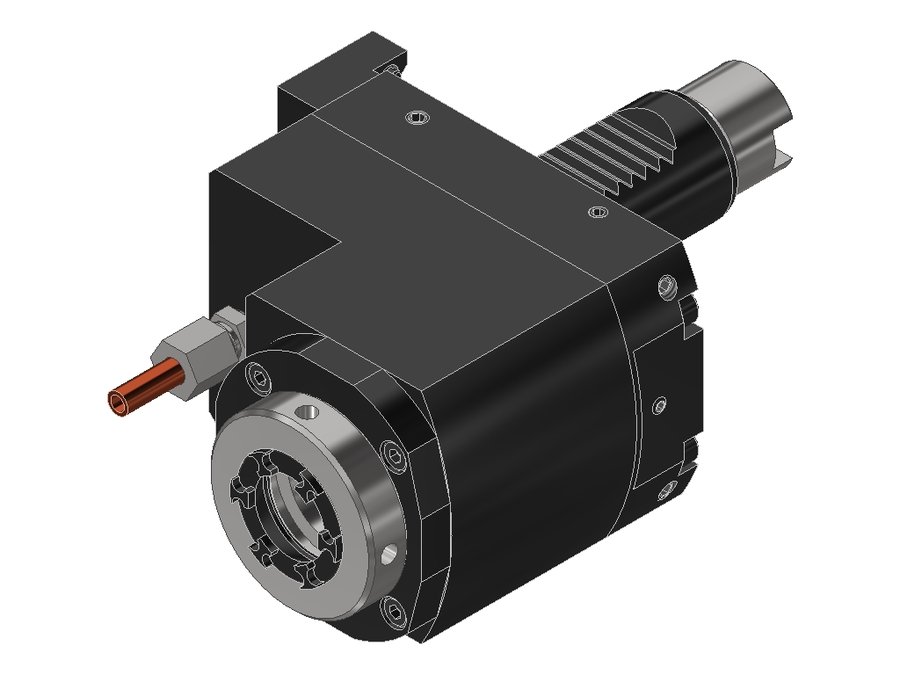

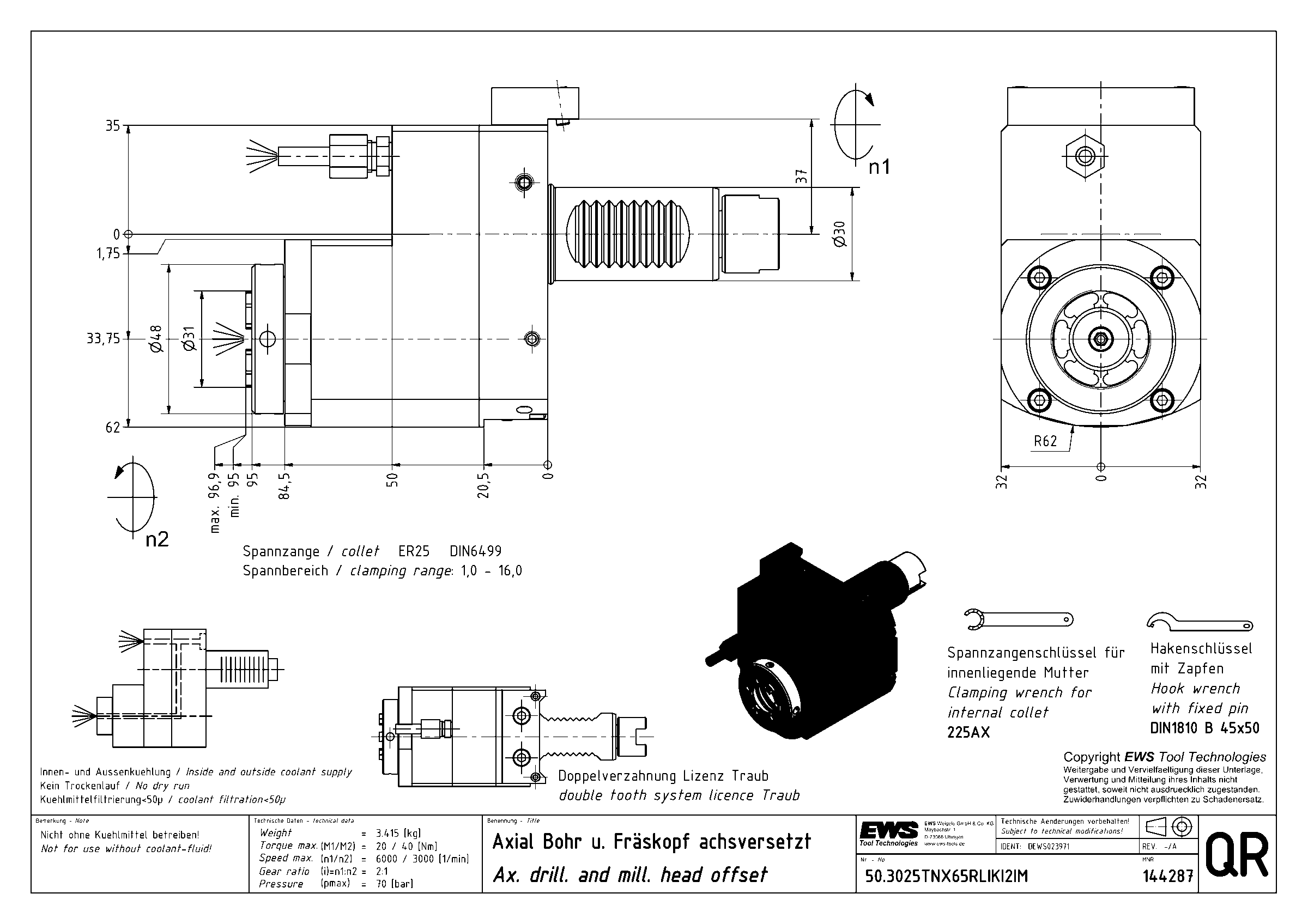

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.3025TNX65RLIKI2IM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | плита Traub |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | пазовый поводок |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 95 мм |
| Вылет LPR | 95 мм |
| Масса | 3,45 кг |
| Высота | 64 мм |
| Общая длина | 169,5 мм |
| Ширина | 97 мм |
| Заказной номер EWS | 144287 |
| Радиальная высота | 32 мм |
| Радиальная ширина | 35 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 20 Н·м |
| Функциональная ширина | 33,75 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.3025TNX65RLIKI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER25 DIN 6499
- Диапазон зажима Ø2–16 мм
- Для цанги 250 430E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 90 Н·м
Двойная зубчатость (лицензия Traub)
- Хвостовик VDI с двойной зубчатостью
- Державку можно повернуть на 180°
- Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)
Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.
- Максимальное давление СОЖ 70 бар
- Работа всухую не допускается
- Возможно переключение между наружным и внутренним подводом СОЖ
- СОЖ должна постоянно находиться в контакте с инструментом
Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.3025CTXRLI1IM#01 | 30 | VDI30 | цанга ER25 | 80 | 80 | 147 | |
| 50.3025CTXRLIKDI1IM | 30 | VDI30 | цанга ER25 | 80 | 80 | 147 | |
| 50.3025CTXRLIKI2IM | 30 | VDI30 | цанга ER25 | 95 | 95 | 162 | |
| 50.3025E365RLIKI1IM#01 | 30 | VDI30 | цанга ER25 | 80 | 80 | 147 | |
| 50.3025G300RLIKI1VIM | 30 | VDI30 | цанга ER25 | 91 | 91 | 165,5 | |
| 50.3025LB10LI2IM | 30 | VDI30 | цанга ER25 | 95 | 95 | 164 | |
| 50.3025TNX65RLIKI2IM | 30 | VDI30 | цанга ER25 | 95 | 95 | 169,5 | Текущая |
| 50.3025TNX65RLIM | 30 | VDI30 | цанга ER25 | 80 | 80 | 154,5 | |
| 50.3025TOEMRLIKI1A35IM | 30 | VDI30 | цанга ER25 | 91 | 91 | 150 | |
| 50.4025LB25LI1 | 40 | VDI40 | цанга ER25 | 118 | 118 | 219 | |
| 50.4032CTXRLI2IM | 40 | VDI40 | цанга ER32 | 99,5 | 99,5 | 174,5 | |
| 50.4032G250RLIKDI1WIM | 40 | VDI40 | цанга ER32 | 79,5 | 79,5 | 158,5 |
Совместимость
Связанные позиции по данным производителя — 13 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.3025TNX65RLIKI2IM.
Цанги7
- 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
- 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм
Ключи и отвёртки2
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком EWS DIN1810 B - 45X50, для гаек с радиальными отверстиями
Принадлежности и оснастка для настройки инструмента2
- MW-VDI30-TNX/TNCПриспособление монтажное EWS MW-VDI30-TNX/TNC
- UMB100Приспособление монтажное EWS UMB100
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
Инструмент статический1
- WA3030LCTXRLÜKАдаптер EWS WA3030LCTXRLÜK, хвостовик Ø30, адаптер VDI30
Документы по позиции
Для этой позиции документы пока не привязаны.
