Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032KRHAASSL40HLI2IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.4032KRHAASSL40HLI2IM

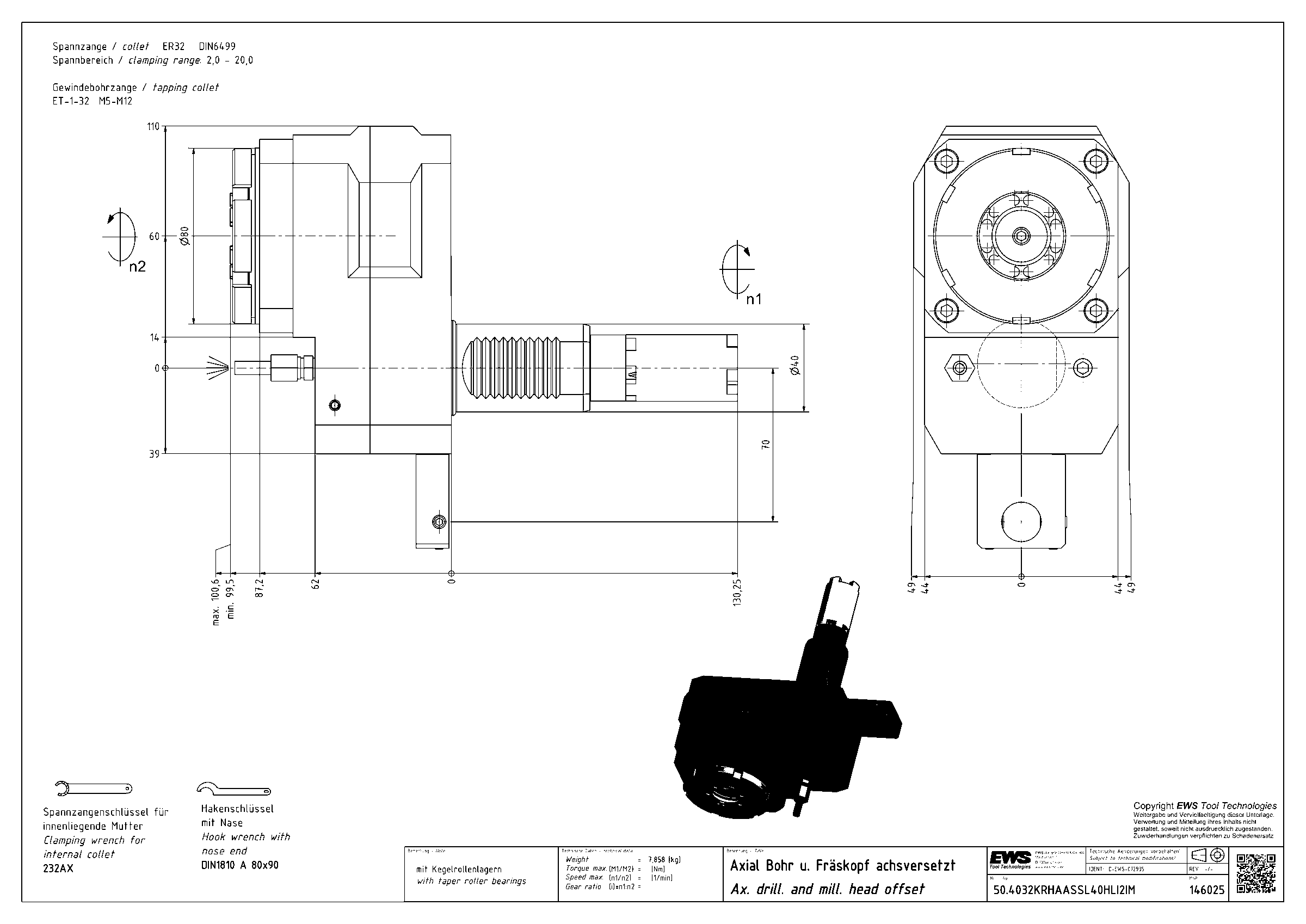

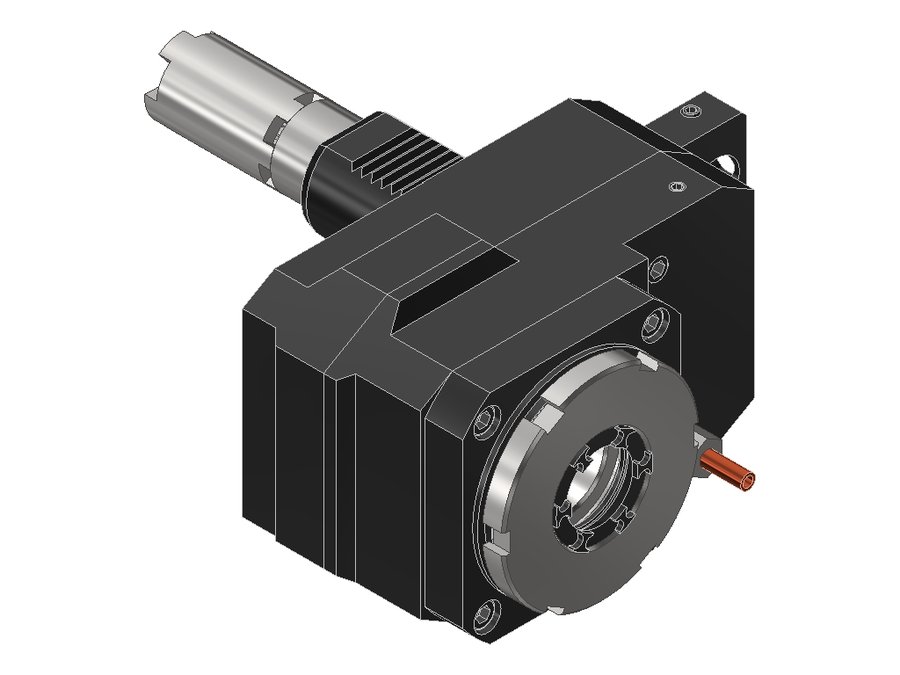

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032KRHAASSL40HLI2IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина99,5 мм
Вылет LPR99,5 мм
Масса7,858 кг
Высота98 мм
Общая длина229,75 мм
Ширина149 мм
Заказной номер EWS146025
Радиальная высота49 мм
Радиальная ширина39 мм
Функциональная ширина60 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4032KRHAASSL40HLI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI — 157 позиций серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.4032CTXRLI2IM40VDI40цанга ER3299,599,5174,5
50.4032G250RLIKDI1WIM40VDI40цанга ER3279,579,5158,5
50.4032HAASSL40LI140VDI40цанга ER32122122239,55
50.4032KR5482LI2IM40VDI40цанга ER3299,599,5162,5
50.4032KRCTXRLIKI2IM40VDI40цанга ER3299,599,5174,5
50.4032KRCTXRLIKI2TF40VDI40цанга ER32140,5140,5215,5
50.4032KRHAASSL40HLI2IM40VDI40цанга ER3299,599,5229,75Текущая
50.4032KRSQT15RIK40VDI40, хвостовик повёрнут на 30°цанга ER32127,8127,8205,8
50.4032MP610R40VDI40цанга ER32109109170
50.4032MP610RIK40VDI40цанга ER32122122183
50.4032MP610RIKIM40VDI40цанга ER32104,1104,1165,1
50.4032MP620R40VDI40цанга ER32109109187

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4032KRHAASSL40HLI2IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI40Приспособление монтажное EWS MW-VDI40
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX

Документы по позиции

Для этой позиции документы пока не привязаны.
