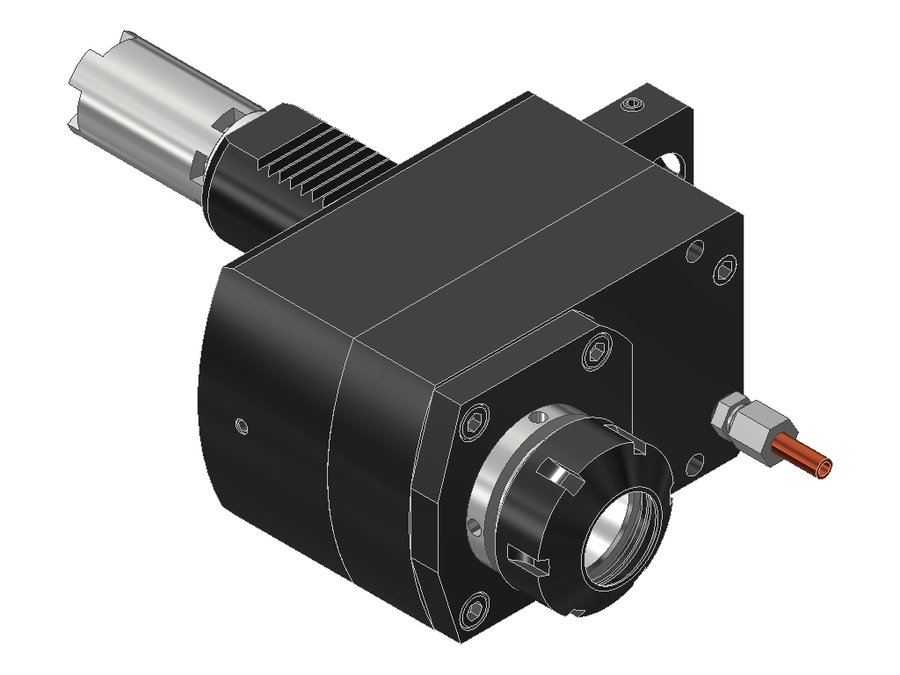

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032HAASSL40LI1, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.4032HAASSL40LI1

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032HAASSL40LI1, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводкулачковая муфта
Диаметр хвостовика40 мм
Исполнениелевое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина122 мм
Вылет LPR122 мм
Масса6,533 кг
Высота78 мм
Общая длина239,55 мм
Ширина123 мм
Заказной номер EWS147591
Радиальная высота39 мм
Радиальная ширина39 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4032HAASSL40LI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

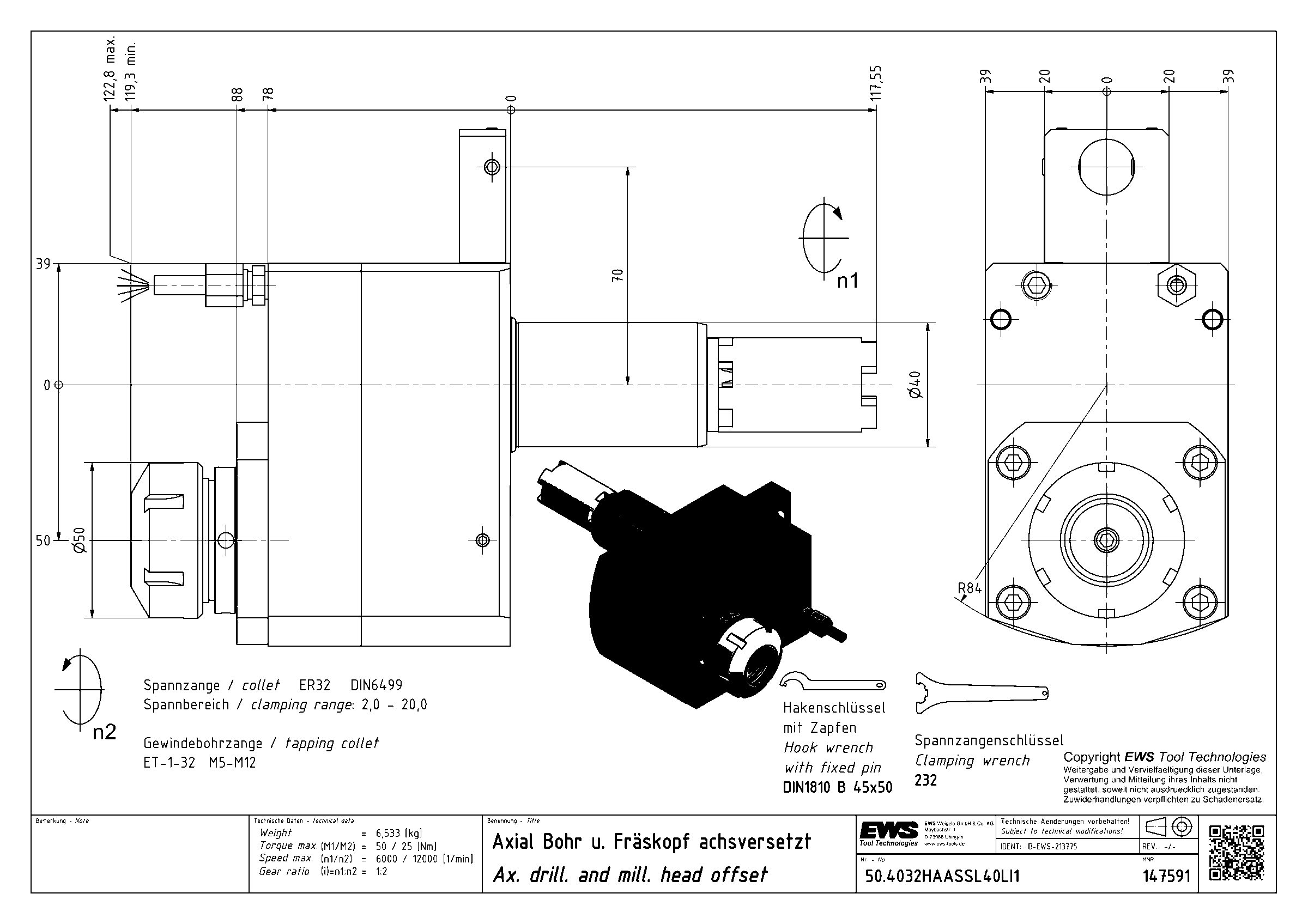

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →
