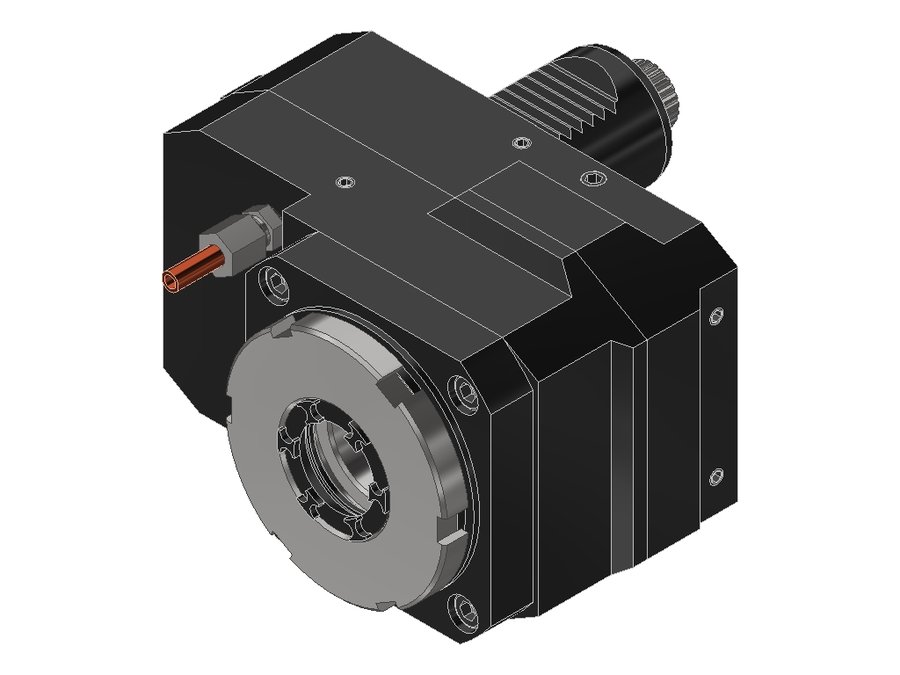

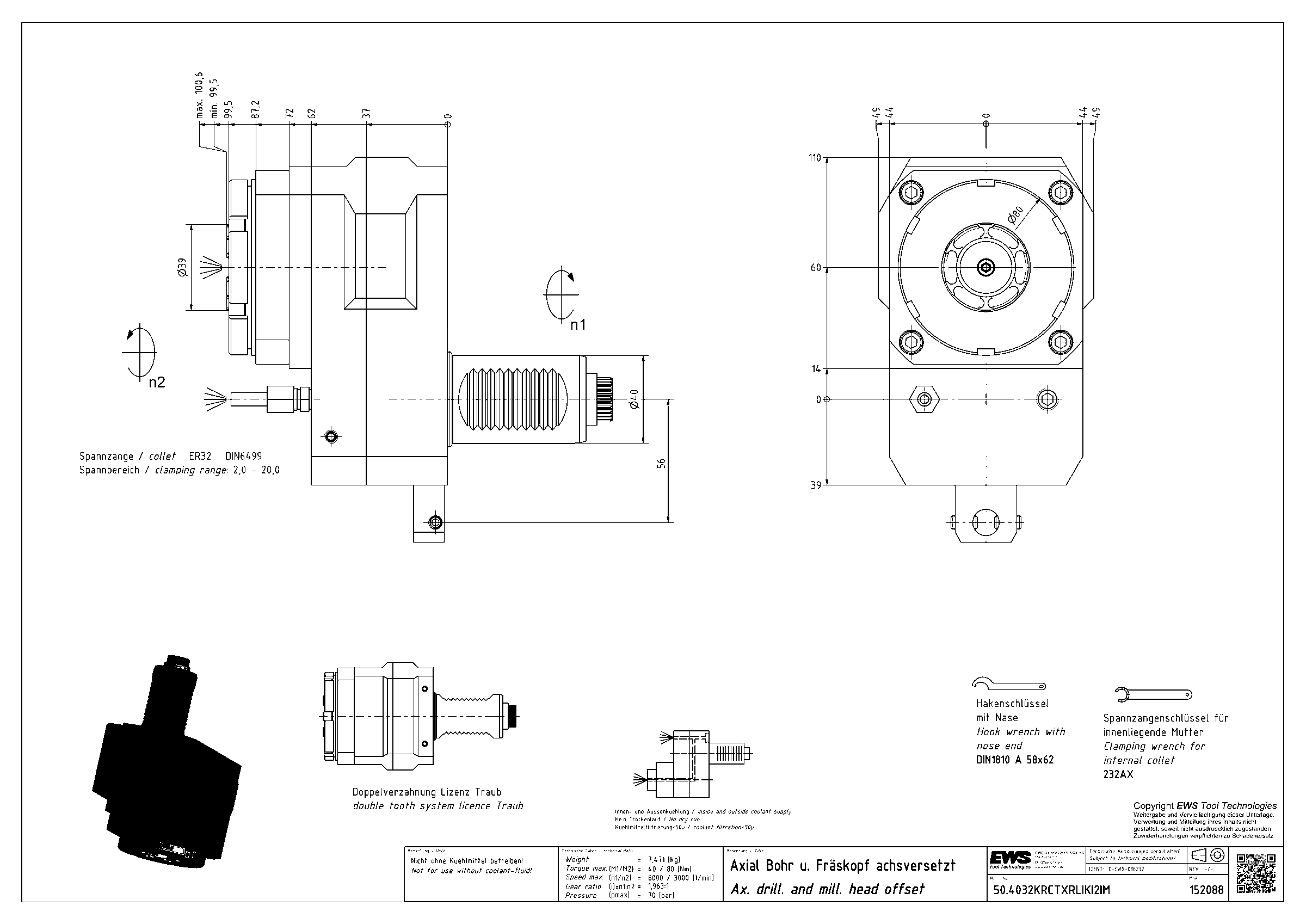

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032KRCTXRLIKI2IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку VDI · арт. 50.4032KRCTXRLIKI2IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4032KRCTXRLIKI2IM, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина99,5 мм
Вылет LPR99,5 мм
Масса7,471 кг
Высота98 мм
Общая длина174,5 мм
Ширина149 мм
Заказной номер EWS152088
Радиальная высота49 мм
Радиальная ширина39 мм
Передаточное отношение1,963:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент40 Н·м
Функциональная ширина60 мм
