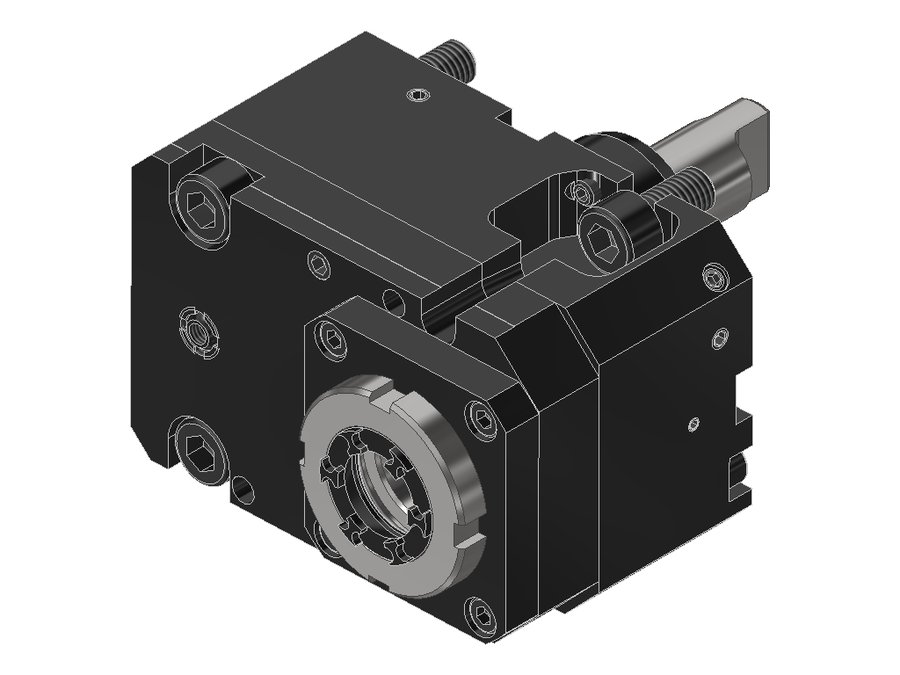

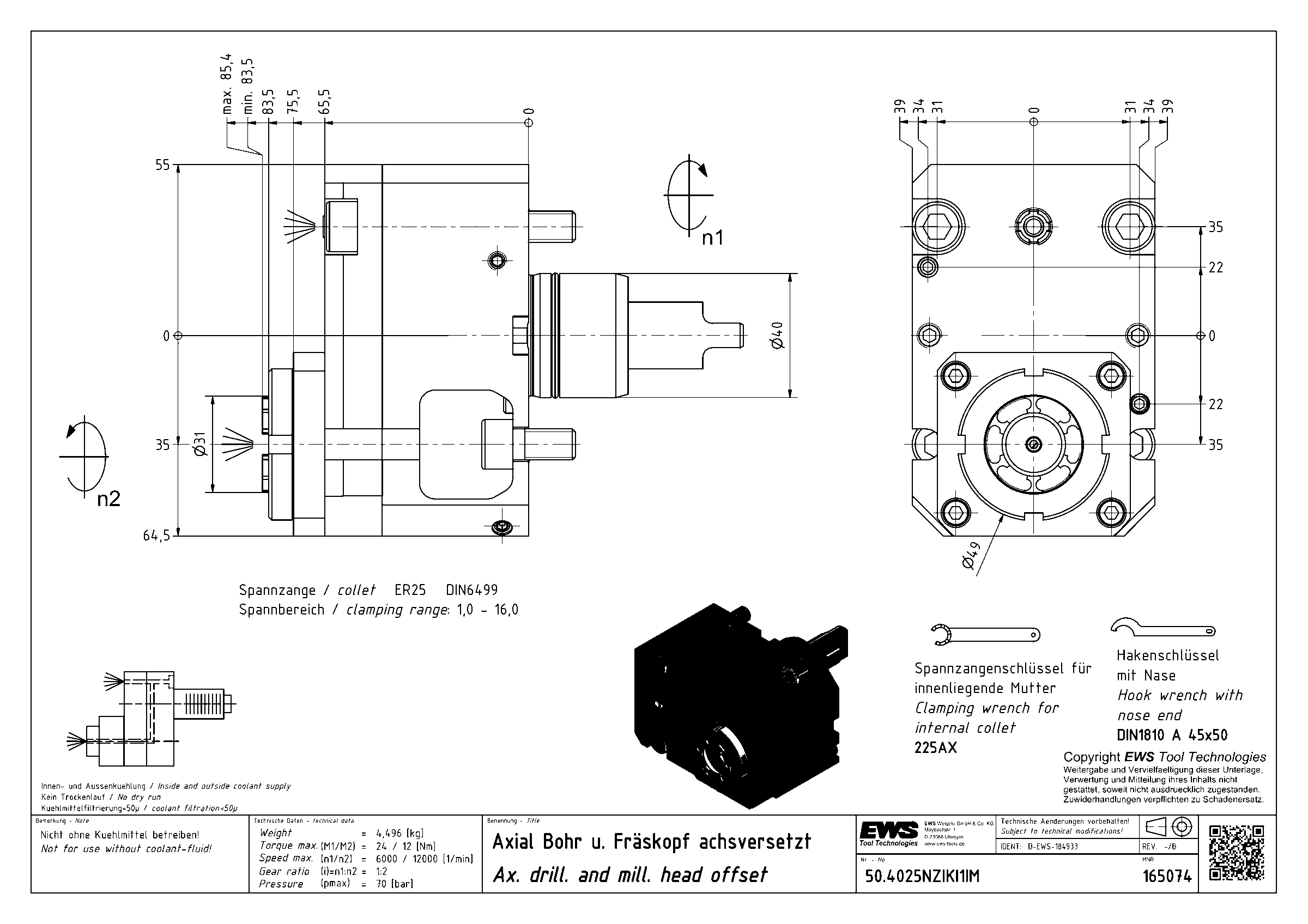

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4025NZIKI1IM, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.4025NZIKI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.4025NZIKI1IM, хвостовик Ø40, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB062B4015
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуBMT40 DMG Mori
Присоединение инструментацанга ER25
Функциональная длина83,5 мм
Вылет LPR83,5 мм
Масса4,496 кг
Высота78 мм
Общая длина152,5 мм
Ширина119,5 мм
Заказной номер EWS165074
Радиальная высота39 мм
Радиальная ширина55 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент24 Н·м
Функциональная ширина35 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.4025NZIKI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER25 DIN 6499

  • Диапазон зажима Ø2–16 мм
  • Для цанги 250 430E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 90 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.65VX41809PFIKDI165BMT65EWS Varia VX49195207
50.75C41809IKDI175BMT75PSC 40106,980,3190,3
50.75V5VL8IKDI175BMT75EWS Varia V5114,5114,5229,5
50.75V51809IKD75BMT75EWS Varia V5114,5114,5224,5
50.75V51809IKDI175BMT75EWS Varia V5114,5114,5224,5
50.80V5QSMBMTIKD80BMT80 MazakEWS Varia V5100100198
50.4025NZIKI1IM40BMT40 DMG Moriцанга ER2583,583,5152,5Текущая
50.4025NZIM40BMT40 DMG Moriцанга ER2583,583,5152,5
50.4425NTY3I2IM44BMT44цанга ER256565156
50.4525KRTC600IKDI2IM45BMT45цанга ER2599,599,5171,5
50.4525TC600FI1IM45BMT45цанга ER257272144
50.4525TC600FIKDI1IM45BMT45цанга ER257272144

Совместимость

Связанные позиции по данным производителя — 9 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.4025NZIKI1IM.

Цанги7

  • 250 430E UP-Ø 3Цанга ER25 EWS 250 430E UP-Ø 3, Ø3 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 4Цанга ER25 EWS 250 430E UP-Ø 4, Ø4 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 5Цанга ER25 EWS 250 430E UP-Ø 5, Ø5 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 6Цанга ER25 EWS 250 430E UP-Ø 6, Ø6 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 8Цанга ER25 EWS 250 430E UP-Ø 8, Ø8 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 10Цанга ER25 EWS 250 430E UP-Ø 10, Ø10 мм, прецизионная (UP), биение ≤ 0,005 мм
  • 250 430E UP-Ø 16Цанга ER25 EWS 250 430E UP-Ø 16, Ø16 мм, прецизионная (UP), биение ≤ 0,005 мм

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 A - 45X50Ключ крючковый с носиком EWS DIN1810 A - 45X50, для гаек с наружной резьбой
