EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.6825QSMBMTI1IM

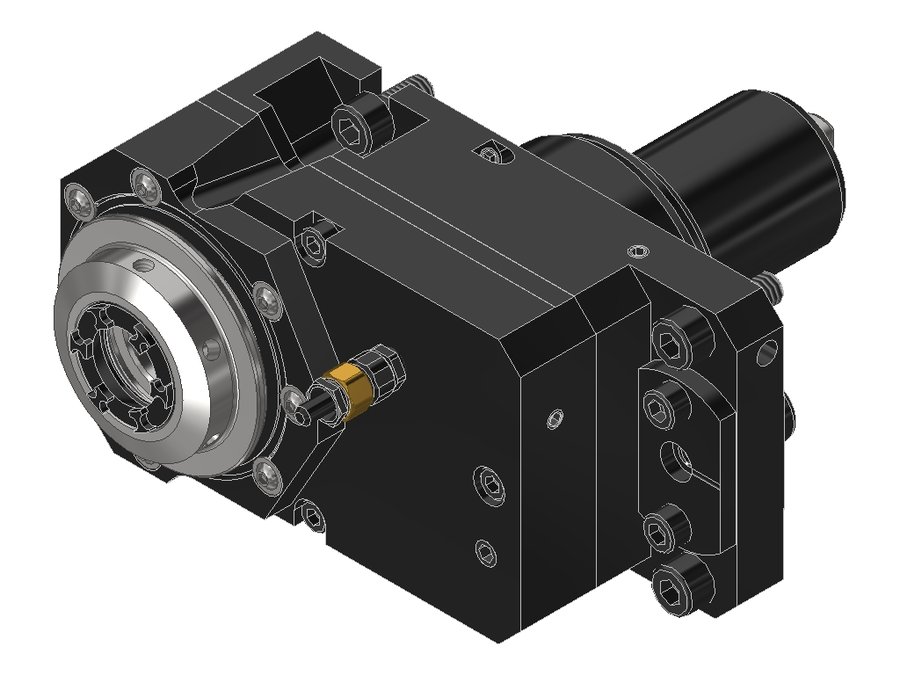

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6825QSMBMTI1IM, хвостовик Ø68, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB068B6815 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 68 мм |
| Исполнение | правое |
| Присоединение к станку | BMT68 Mazak |
| Присоединение инструмента | цанга ER25 |
| Масса | 6,153 кг |
| Заказной номер EWS | 232326 |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 50.6532VL6FI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 201 | |
| 50.6532VL6FIKDI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 201 | |
| 50.6532VLHP6FI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 186 | |
| 50.6532VLHP6FIKDI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 186 | |
| 50.6532VT4FI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 231 | |
| 50.6532VT4FIKDI1IM | 65 | BMT65 | цанга ER32 | 91 | 91 | 231 | |
| 50.6825QSMBMTI1IM | 68 | BMT68 Mazak | цанга ER25 | — | — | — | Текущая |
| 50.6825QSMBMTIKDI1IM | 68 | BMT68 Mazak | цанга ER25 | 81,5 | 81,5 | 171,5 | |
| 50.6825QSMBMTIKDIM | 68 | BMT68 Mazak | цанга ER25 | 81,5 | 81,5 | 171,5 | |
| 50.6825QSMBMTIM | 68 | BMT68 Mazak | цанга ER25 | 81,5 | 81,5 | 171,5 | |
| 50.6832QSMBMTI1IM | 68 | BMT68 Mazak | цанга ER32 | 86 | 86 | 176 | |
| 50.6832QSMBMTIKDI1IM | 68 | BMT68 Mazak | цанга ER32 | 86 | 86 | 176 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 50.6825QSMBMTI1IM.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
