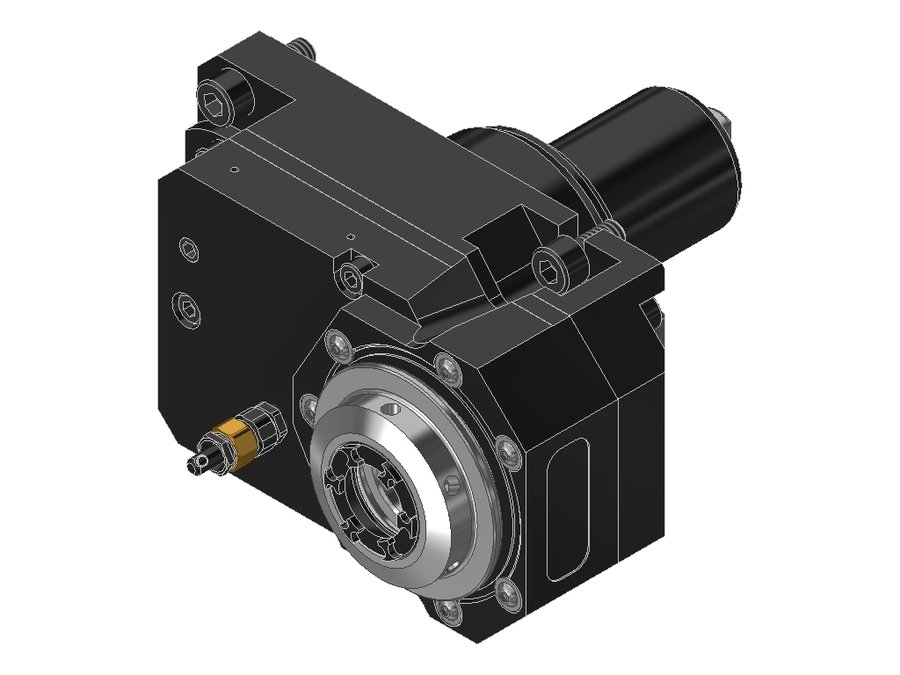

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6825QSMBMTIKDI1IM, хвостовик Ø68, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT · арт. 50.6825QSMBMTIKDI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6825QSMBMTIKDI1IM, хвостовик Ø68, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER25
Функциональная длина81,5 мм
Вылет LPR81,5 мм
Масса6,165 кг
Высота84 мм
Общая длина171,5 мм
Ширина138 мм
Заказной номер EWS232327
Радиальная высота42 мм
Радиальная ширина51 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS для BMT — 102 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.6532VL6FIKDI1IM65BMT65цанга ER329191201
50.6532VLHP6FI1IM65BMT65цанга ER329191186
50.6532VLHP6FIKDI1IM65BMT65цанга ER329191186
50.6532VT4FI1IM65BMT65цанга ER329191231
50.6532VT4FIKDI1IM65BMT65цанга ER329191231
50.6825QSMBMTI1IM68BMT68 Mazakцанга ER25———
50.6825QSMBMTIKDI1IM68BMT68 Mazakцанга ER2581,581,5171,5Текущая
50.6825QSMBMTIKDIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6825QSMBMTIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6832QSMBMTI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDIM68BMT68 Mazakцанга ER328686176
Показать ещё · всего в серии 102

Совместимость

Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.6825QSMBMTIKDI1IM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 45X50Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 45X50

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
