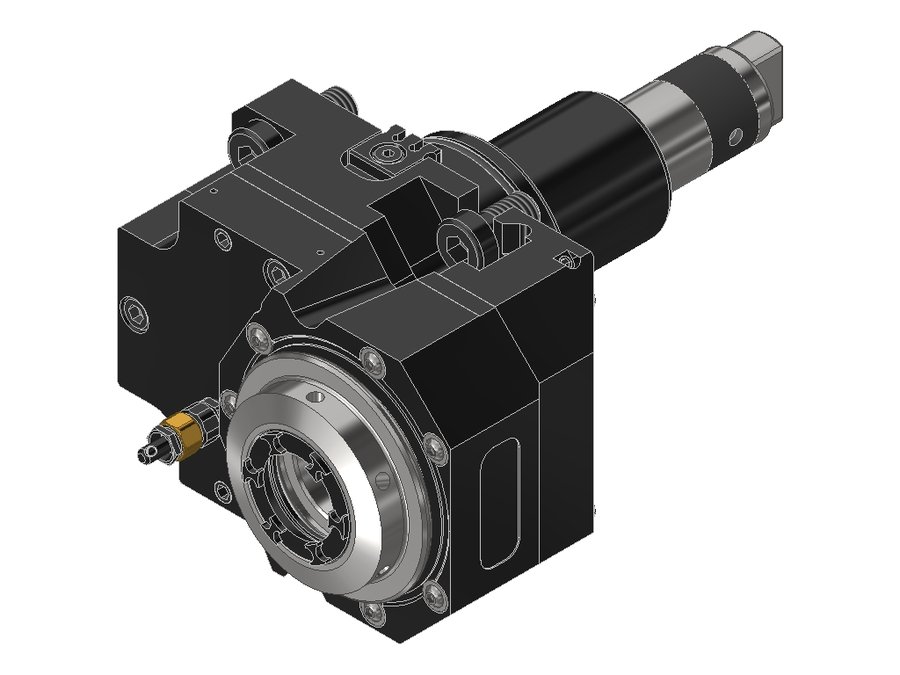

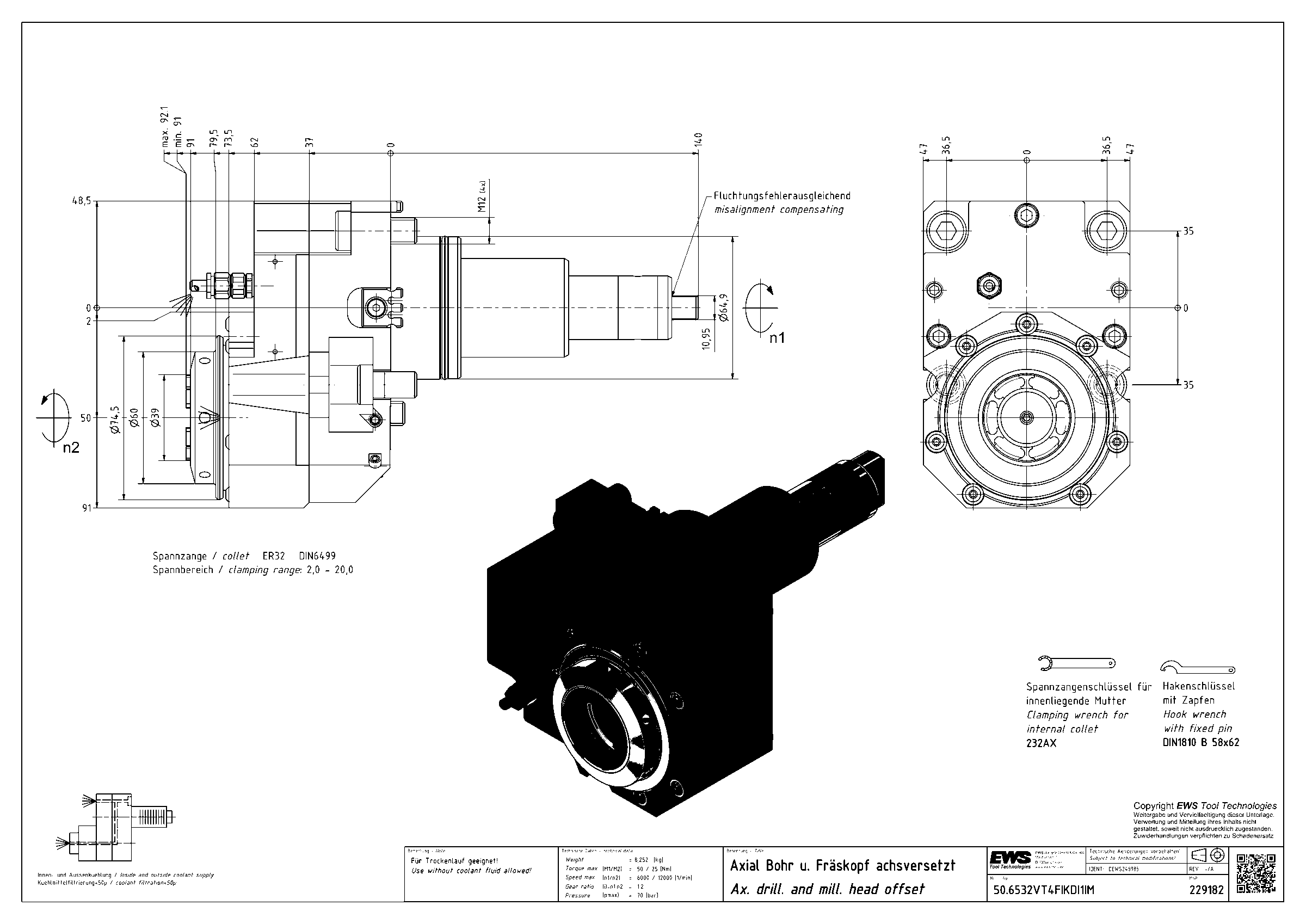

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6532VT4FIKDI1IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 91 мм |
| Вылет LPR | 91 мм |
| Масса | 8,252 кг |
| Высота | 94 мм |
| Общая длина | 231 мм |
| Ширина | 139,5 мм |
| Заказной номер EWS | 229182 |
| Радиальная высота | 47 мм |
| Радиальная ширина | 48,5 мм |
| Передаточное отношение | 1:2 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 50 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 50.6532VT4FIKDI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная осевая сверлильно-фрезерная со смещением
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
