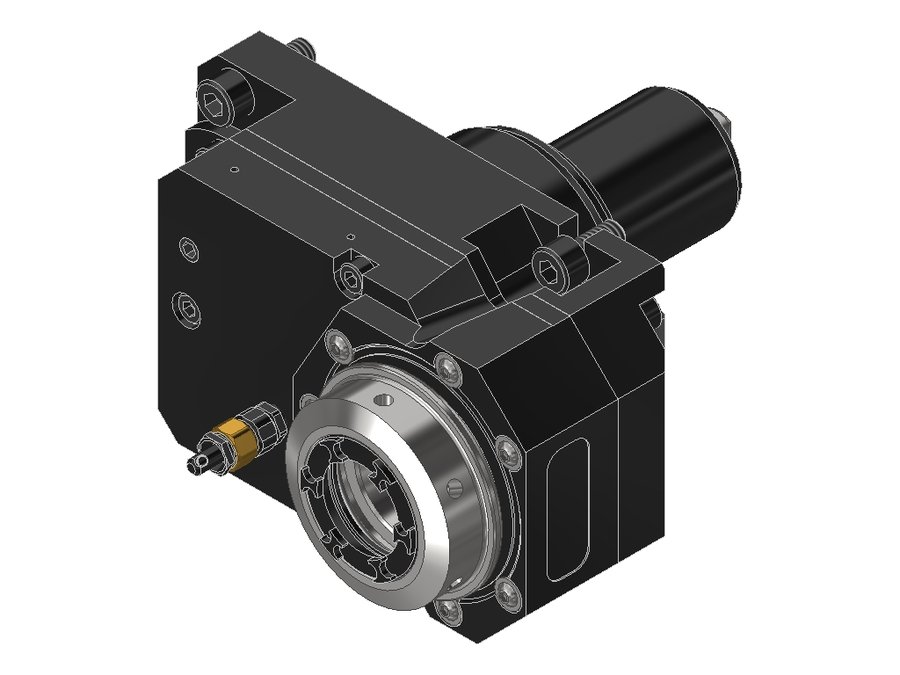

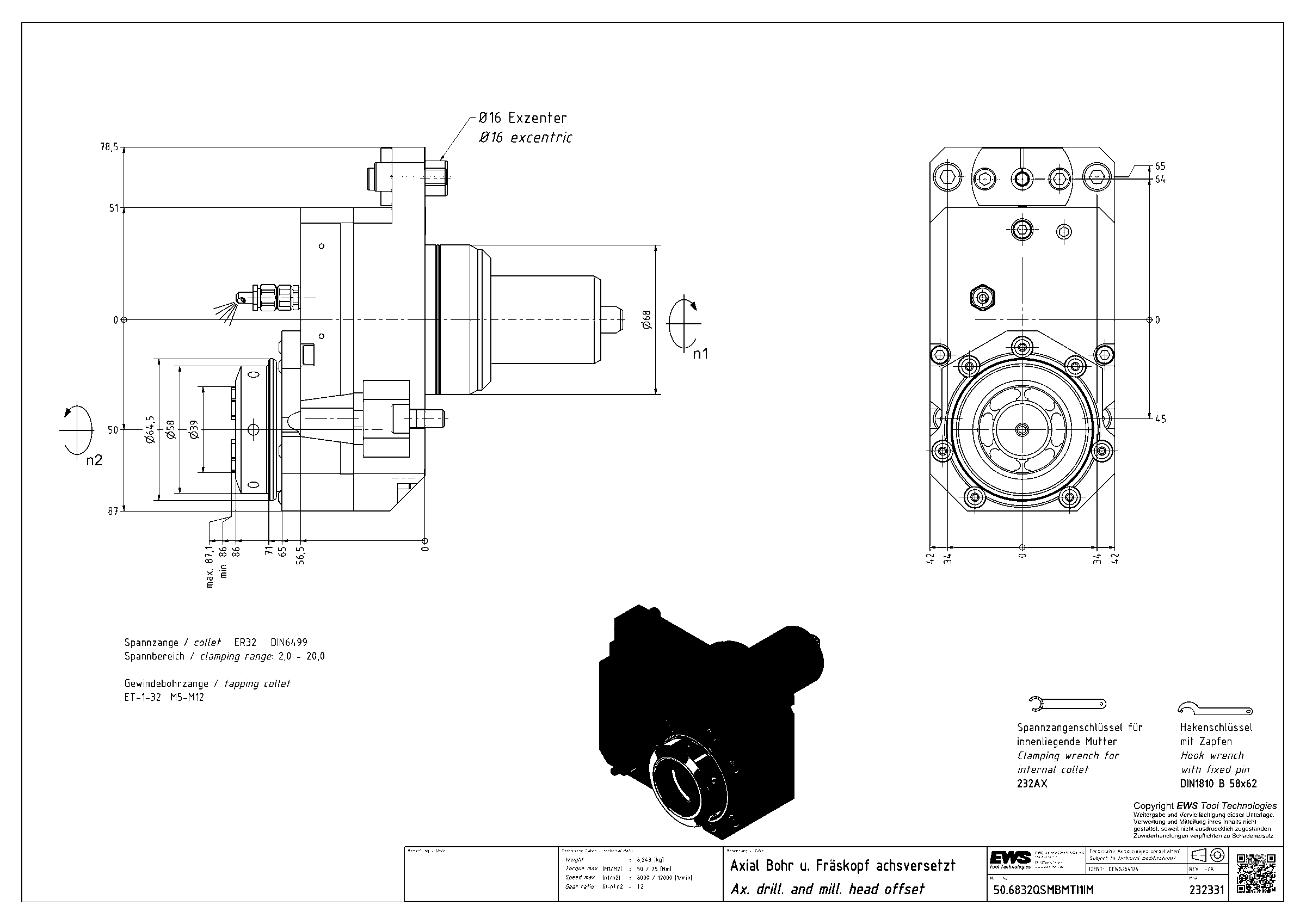

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6832QSMBMTI1IM, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT · арт. 50.6832QSMBMTI1IM

Головка приводная осевая сверлильно-фрезерная со смещением EWS 50.6832QSMBMTI1IM, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина86 мм
Вылет LPR86 мм
Масса6,243 кг
Высота84 мм
Общая длина176 мм
Ширина138 мм
Заказной номер EWS232331
Радиальная высота42 мм
Радиальная ширина51 мм
Передаточное отношение1:2
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина50 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 50.6832QSMBMTI1IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная осевая сверлильно-фрезерная со смещением

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные осевые сверлильно-фрезерные со смещением EWS, присоединение к станку BMT — 101 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
50.6532VT4FI1IM65BMT65цанга ER329191231
50.6532VT4FIKDI1IM65BMT65цанга ER329191231
50.6825QSMBMTI1IM68BMT68 Mazakцанга ER25———
50.6825QSMBMTIKDI1IM68BMT68 Mazakцанга ER2581,581,5171,5
50.6825QSMBMTIKDIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6825QSMBMTIM68BMT68 Mazakцанга ER2581,581,5171,5
50.6832QSMBMTI1IM68BMT68 Mazakцанга ER328686176Текущая
50.6832QSMBMTIKDI1IM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIKDIM68BMT68 Mazakцанга ER328686176
50.6832QSMBMTIM68BMT68 Mazakцанга ER328686176
50.8032QSMBMTIKDI1IM80BMT80 Mazakцанга ER3288,588,5186,5
50.8032QSMBMTIKDIM80BMT80 Mazakцанга ER329191189

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 50.6832QSMBMTI1IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
