EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30251809RIM#01

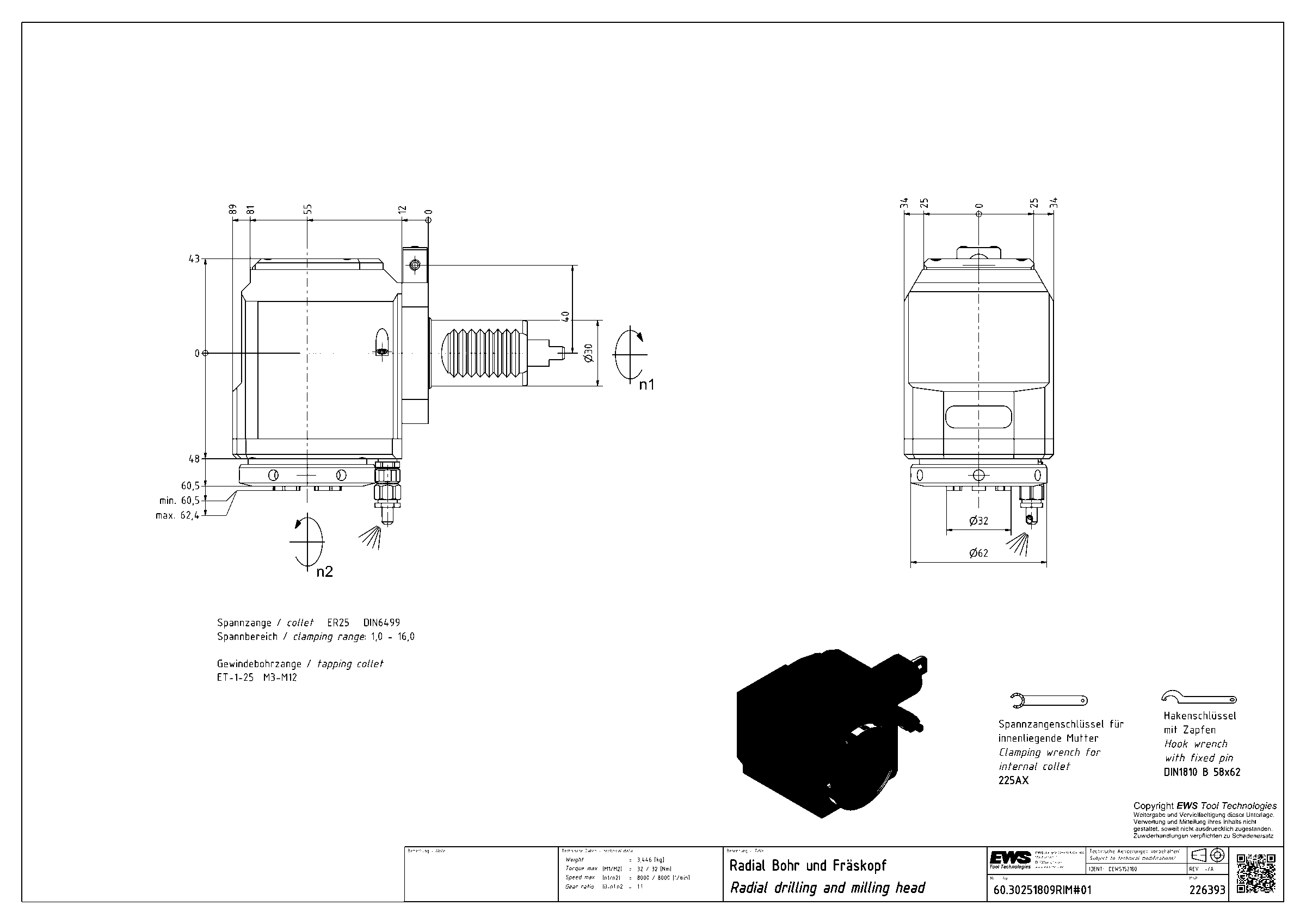

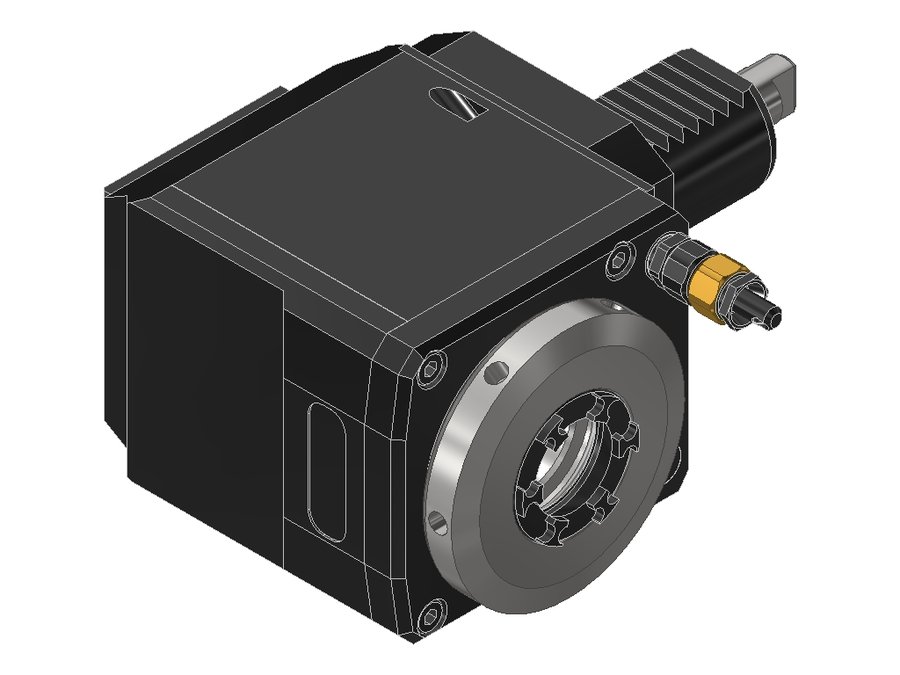

Головка приводная радиальная сверлильно-фрезерная EWS 60.30251809RIM#01, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
| Система фиксации в гнезде | штифт (планка) |
|---|---|
| Код интерфейса станка | ZYV03000115 |
| Код интерфейса инструмента | SZD02500295 |
| Размер цанги | ER25 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 30 мм |
| Исполнение | правое |
| Присоединение к станку | VDI30 |
| Присоединение инструмента | цанга ER25 |
| Функциональная длина | 55 мм |
| Вылет LPR | 89 мм |
| Масса | 3,446 кг |
| Высота | 68 мм |
| Общая длина | 151 мм |
| Ширина | 103,5 мм |
| Заказной номер EWS | 226393 |
| Радиальная высота | 34 мм |
| Радиальная ширина | 43 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 8000 об/мин |
| Макс. крутящий момент | 32 Н·м |
| Функциональная ширина | 60,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6050KRMP650RIK | 60 | VDI60 shaft rotated 30° | цанга ER50 | 195 | 248 | 383 | |
| 60.6050LB45L | 60 | VDI60 | цанга ER50 | 76 | 128 | 257 | |
| 60.6050LB45LIKD | 60 | VDI60 | цанга ER50 | 76 | 128 | 257 | |
| 60.6050TOEMRGL | 60 | VDI60 | цанга ER50 | 76 | 128 | 228 | |
| 60.6050TOEMRIKDGL | 60 | VDI60 | цанга ER50 | 76 | 128 | 228 | |
| 60.30251809RIKDIM | 30 | VDI30 | цанга ER25 | 55 | 89 | 151 | |
| 60.30251809RIM#01 | 30 | VDI30 | цанга ER25 | 55 | 89 | 151 | Текущая |
| 60.40321809LGLIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40321809LIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40321809RGLIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40321809RIKDIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 | |
| 60.40321809RIM | 40 | VDI40 | цанга ER32 | 65 | 103 | 175 |
Совместимость
Связанные позиции по данным производителя — 6 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.30251809RIM#01.
Ключи и отвёртки3
- 225AXКлюч для зажимной гайки EWS 225AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
- ER25IMНабор ключей EWS ER25IM, для ER25, вкладная гайка
Гайки цанговые1
- 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
