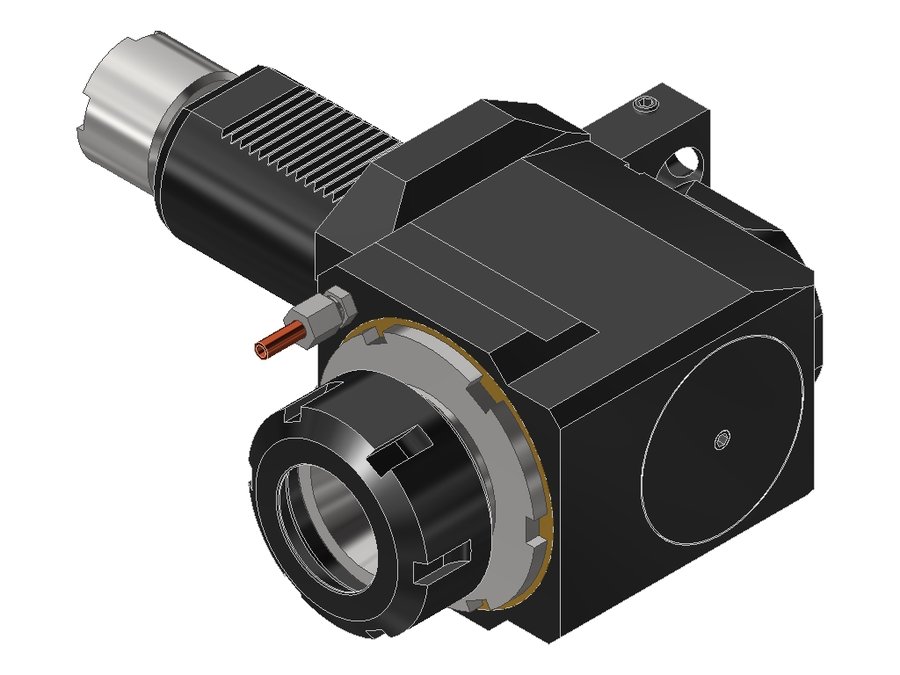

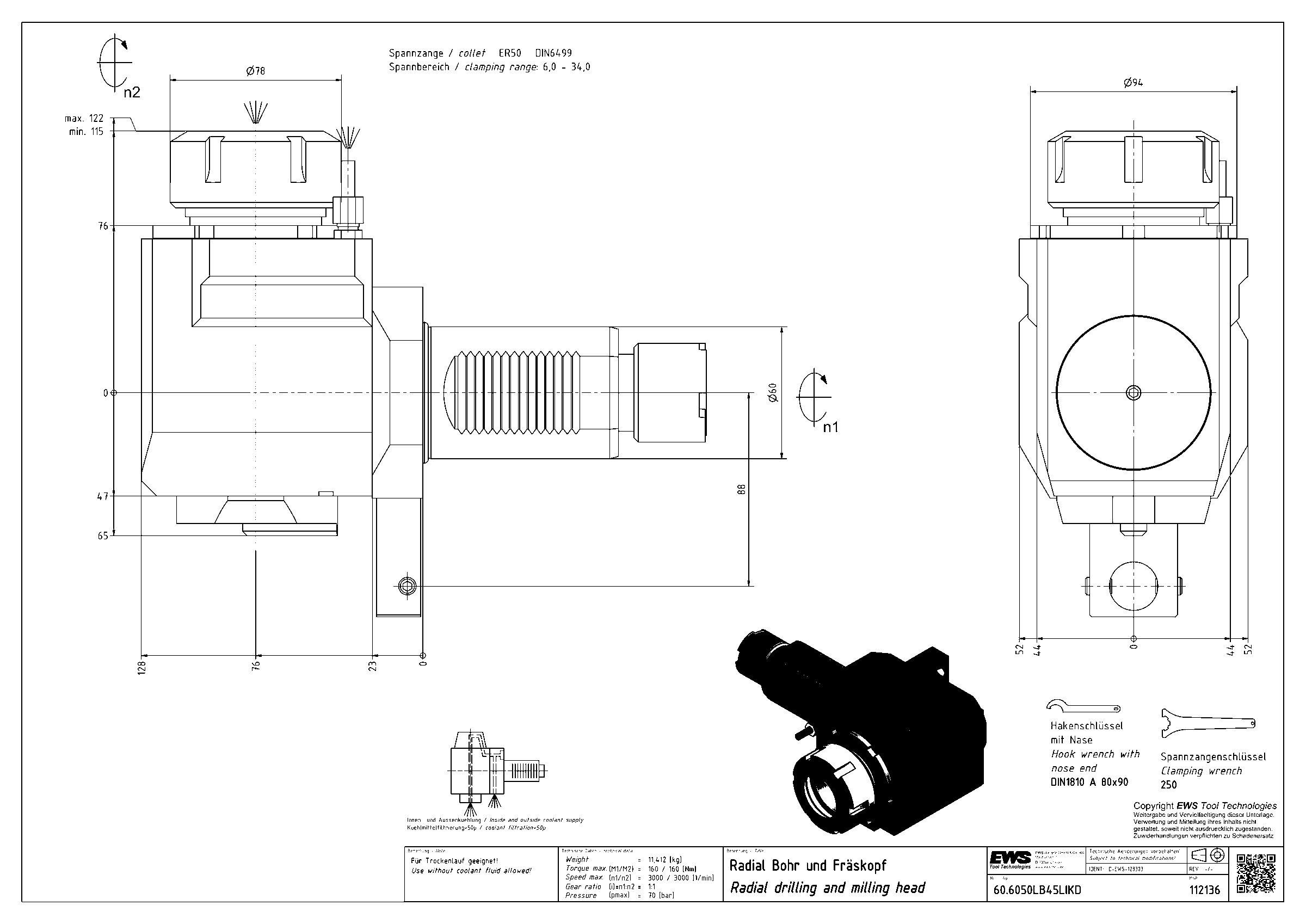

Головка приводная радиальная сверлильно-фрезерная EWS 60.6050LB45LIKD, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.6050LB45LIKD

Головка приводная радиальная сверлильно-фрезерная EWS 60.6050LB45LIKD, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV06000115
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводкулачковая муфта
Диаметр хвостовика60 мм
Исполнениелевое
Присоединение к станкуVDI60
Присоединение инструментацанга ER50
Функциональная длина76 мм
Вылет LPR128 мм
Масса11,412 кг
Высота104 мм
Общая длина257 мм
Ширина184 мм
Заказной номер EWS112136
Радиальная высота52 мм
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения3000 об/мин
Макс. крутящий момент160 Н·м
Функциональная ширина119 мм
