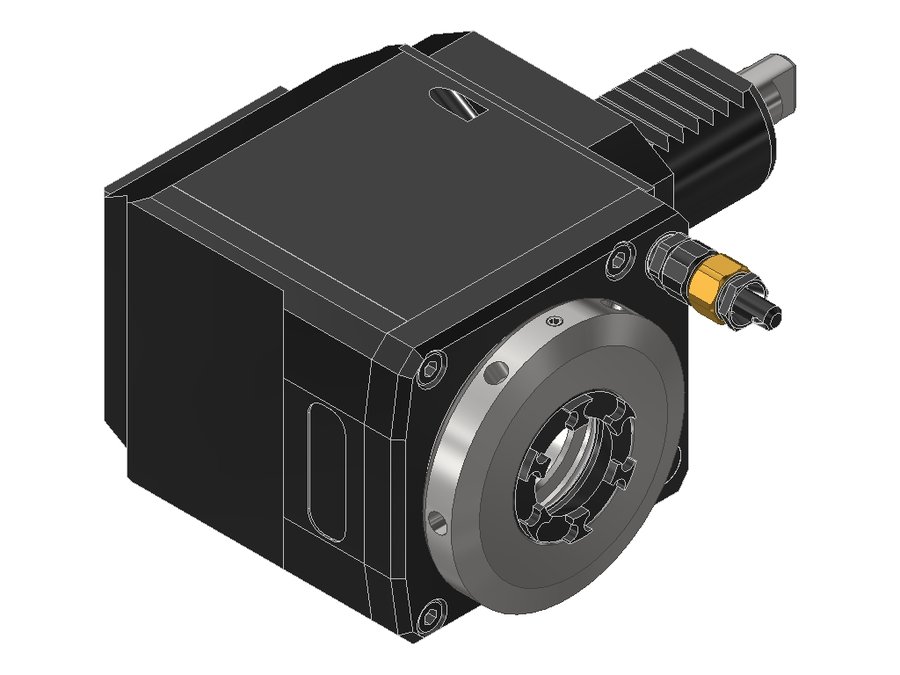

Головка приводная радиальная сверлильно-фрезерная EWS 60.30251809RIKDIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.30251809RIKDIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.30251809RIKDIM, хвостовик Ø30, под цанги ER25 (Ø2–16 мм), код 250 430E

Система фиксации в гнездештифт (планка)
Код интерфейса станкаZYV03000115
Код интерфейса инструментаSZD02500295
Размер цангиER25
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика30 мм
Исполнениеправое
Присоединение к станкуVDI30
Присоединение инструментацанга ER25
Функциональная длина55 мм
Вылет LPR89 мм
Масса3,554 кг
Высота68 мм
Общая длина151 мм
Ширина110,5 мм
Заказной номер EWS226394
Радиальная высота34 мм
Радиальная ширина50 мм
Передаточное отношение1:1
Макс. частота вращения8000 об/мин
Макс. крутящий момент32 Н·м
Функциональная ширина60,5 мм

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6050KRMP650R60VDI60 shaft rotated 30°цанга ER50195248383
60.6050KRMP650RIK60VDI60 shaft rotated 30°цанга ER50195248383
60.6050LB45L60VDI60цанга ER5076128257
60.6050LB45LIKD60VDI60цанга ER5076128257
60.6050TOEMRGL60VDI60цанга ER5076128228
60.6050TOEMRIKDGL60VDI60цанга ER5076128228
60.30251809RIKDIM30VDI30цанга ER255589151Текущая
60.30251809RIM#0130VDI30цанга ER255589151
60.40321809LGLIM40VDI40цанга ER3265103175
60.40321809LIM40VDI40цанга ER3265103175
60.40321809RGLIM40VDI40цанга ER3265103175
60.40321809RIKDIM40VDI40цанга ER3265103175
Показать ещё · всего в серии 694

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.30251809RIKDIM.

Ключи и отвёртки2

  • 225AXКлюч для зажимной гайки EWS 225AX
  • DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62

Принадлежности и оснастка для настройки инструмента2

  • MW-VDI30Приспособление монтажное EWS MW-VDI30, MW-VDI30
  • UMB100Приспособление монтажное EWS UMB100, UMB100

Гайки цанговые1

  • 125AXГайка зажимная внутренняя ER (IM) EWS 125AX
