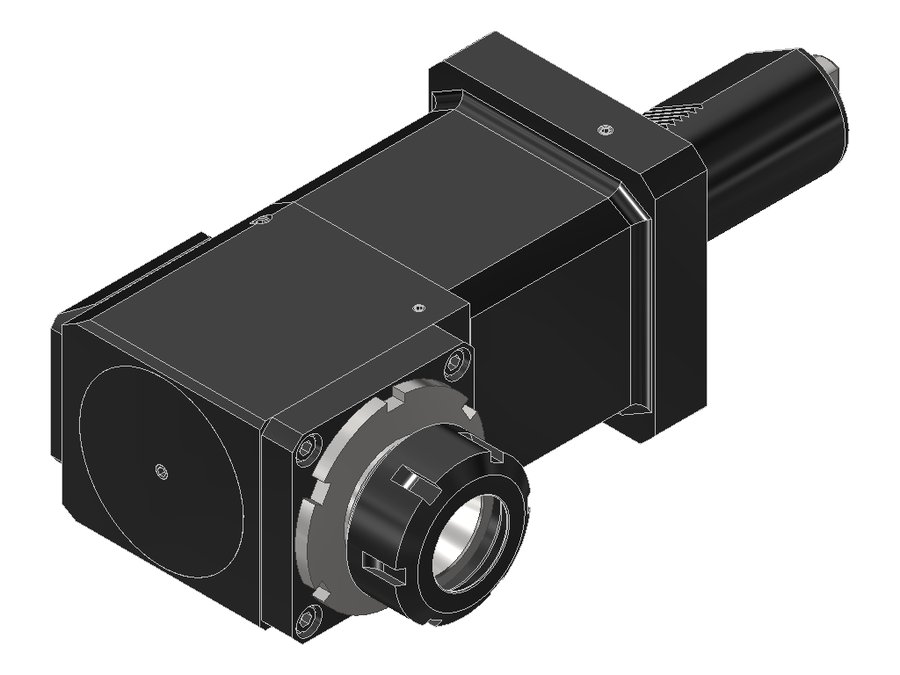

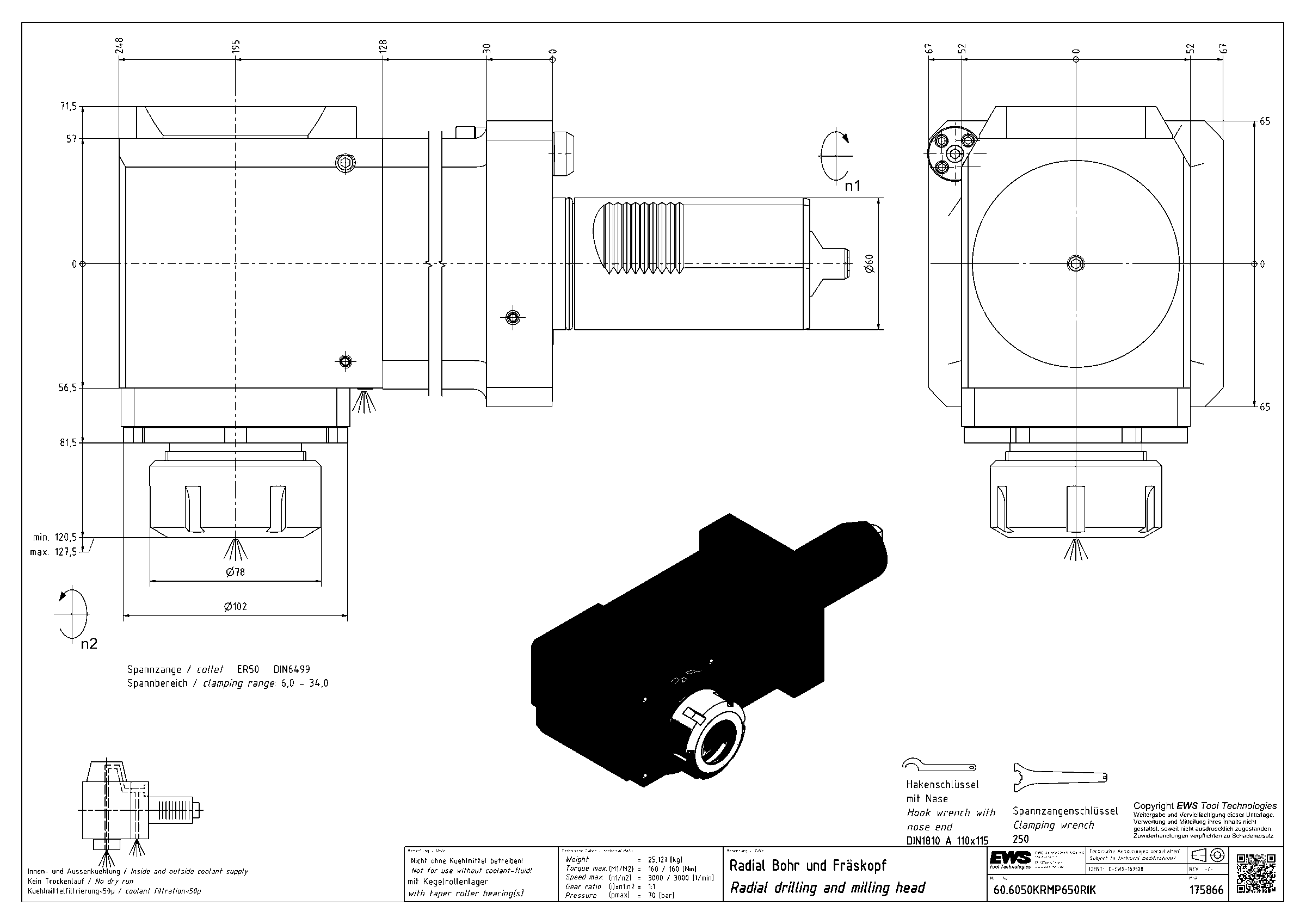

Головка приводная радиальная сверлильно-фрезерная EWS 60.6050KRMP650RIK, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.6050KRMP650RIK

Головка приводная радиальная сверлильно-фрезерная EWS 60.6050KRMP650RIK, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E

Система фиксации в гнездеэксцентриковый штифт (регулируемый)
Код интерфейса станкаZYV06000315
Код интерфейса инструментаSZD05000295
Размер цангиER50
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуVDI60, хвостовик повёрнут на 30°
Присоединение инструментацанга ER50
Функциональная длина195 мм
Вылет LPR248 мм
Масса25,121 кг
Высота104 мм
Общая длина383 мм
Ширина196 мм
Заказной номер EWS175866
Радиальная высота52 мм
Радиальная ширина71,5 мм
Передаточное отношение1:1
Макс. частота вращения3000 об/мин
Макс. крутящий момент160 Н·м
Функциональная ширина124,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6050KRMP650RIK в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER50 DIN 6499

  • Диапазон зажима Ø12–34 мм
  • Для цанги 500 477E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 220 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.5040TOEMRLIKDX13050VDI50цанга ER40130174258
60.5040TOEMRLX10550VDI50цанга ER40105149233
60.5040TOEMRLX13050VDI50цанга ER40130174258
60.5040VL5L50VDI50цанга ER4080124239,5
60.5040VL5LIKD50VDI50цанга ER4080124239,5
60.6050KRMP650R60VDI60, хвостовик повёрнут на 30°цанга ER50195248383
60.6050KRMP650RIK60VDI60, хвостовик повёрнут на 30°цанга ER50195248383Текущая
60.6050LB45L60VDI60цанга ER5076128257
60.6050LB45LIKD60VDI60цанга ER5076128257
60.6050TOEMRGL60VDI60цанга ER5076128228
60.6050TOEMRIKDGL60VDI60цанга ER5076128228
60.30251809RIKDIM30VDI30цанга ER255589151

Совместимость

Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6050KRMP650RIK.

Ключи и отвёртки3

  • 250 (EWS 106735)Ключ для зажимной гайки EWS 250
  • AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
  • DIN1810 A - 80X90Ключ крючковый с носиком EWS DIN1810 A - 80X90, для гаек с наружной резьбой

Гайки цанговые1
