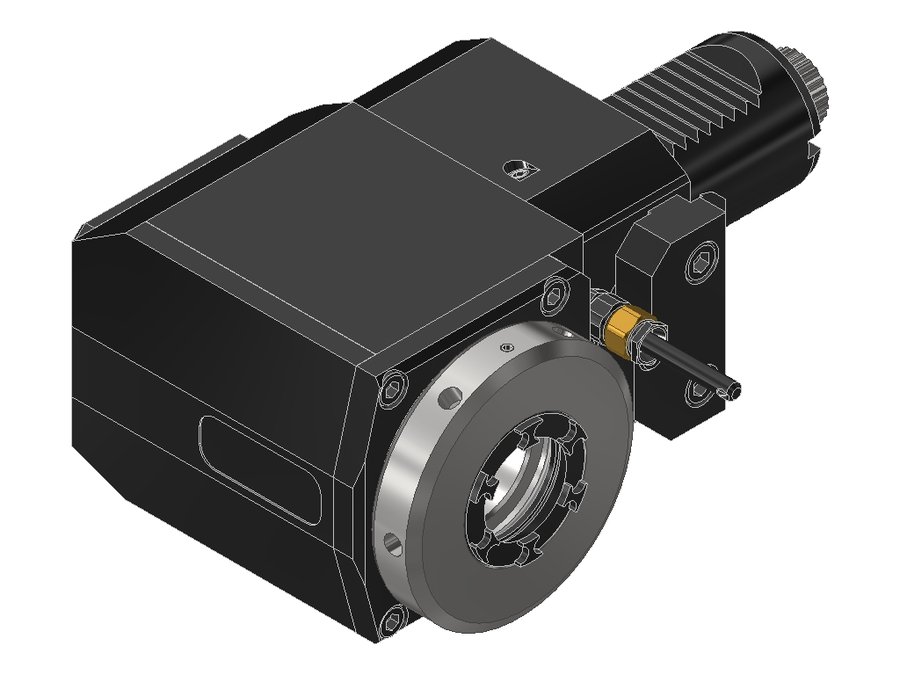

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIKDIMX85, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.4032E365RLIKDIMX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIKDIMX85, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина85 мм
Вылет LPR123 мм
Масса6,244 кг
Высота76 мм
Общая длина198 мм
Ширина128 мм
Заказной номер EWS231731
Радиальная высота38 мм
Радиальная ширина58 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4032E365RLIKDIMX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032DMP620IKDIM#0140VDI40цанга ER32130168246
60.4032DMP620IM40VDI40цанга ER32130168246
60.4032DSQT15IM40VDI40, хвостовик повёрнут на 30°цанга ER32130168246
60.4032E365RLIKDI1IMX8540VDI40цанга ER3285123198
60.4032E365RLIKDI1IMX10040VDI40цанга ER32100138213
60.4032E365RLIKDI1IMX12040VDI40цанга ER32120158233
60.4032E365RLIKDIMX8540VDI40цанга ER3285123198Текущая
60.4032E365RLIKDIMX10040VDI40цанга ER32100138213
60.4032E365RLIKDIMX12040VDI40цанга ER32120158233
60.4032E365RLIMX8540VDI40цанга ER3285123198
60.4032E365RLIMX10040VDI40цанга ER32100138213
60.4032E365RLIMX12040VDI40цанга ER32120158233

Совместимость

Связанные позиции по данным производителя — 18 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032E365RLIKDIMX85.

Цанги18
