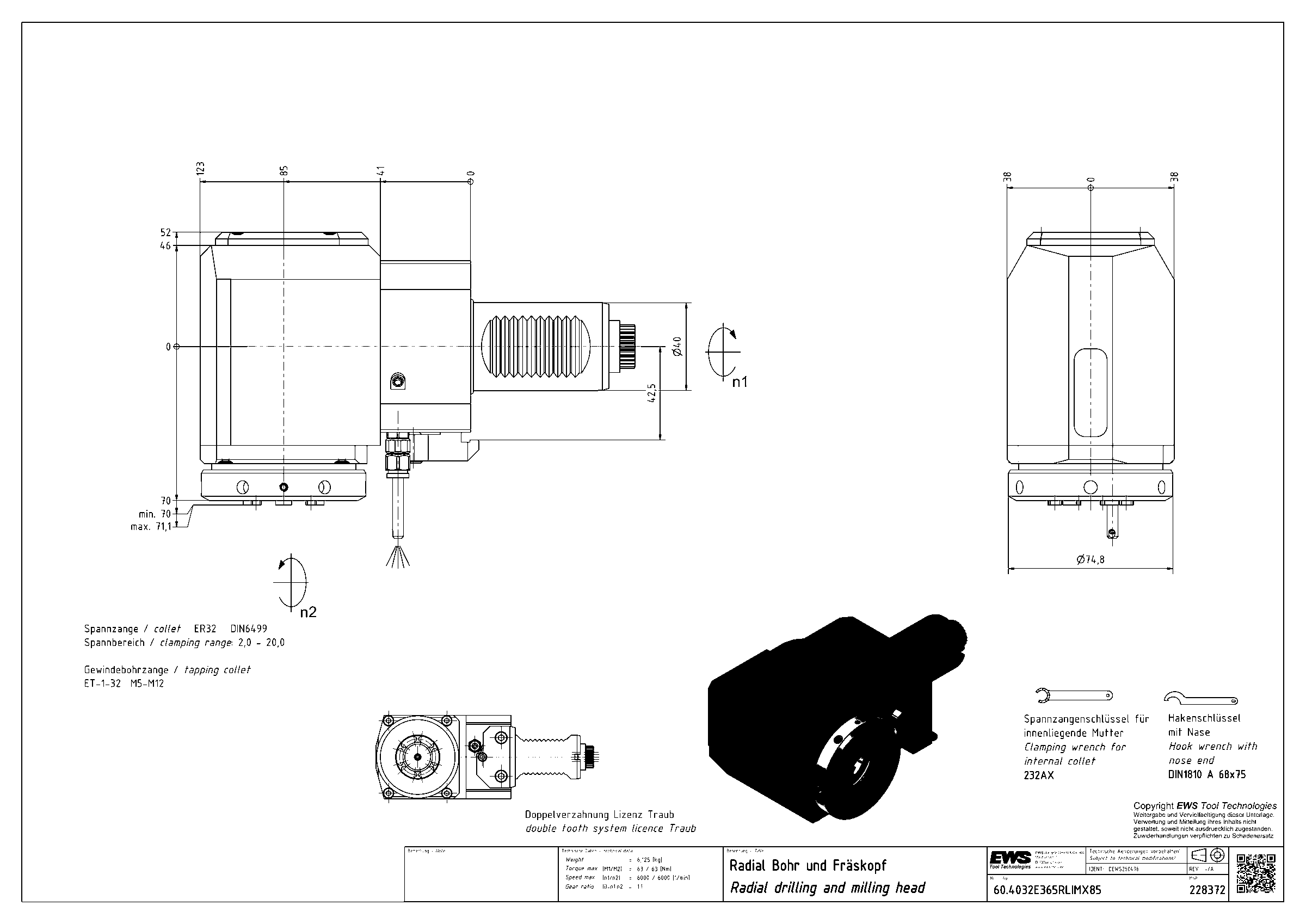

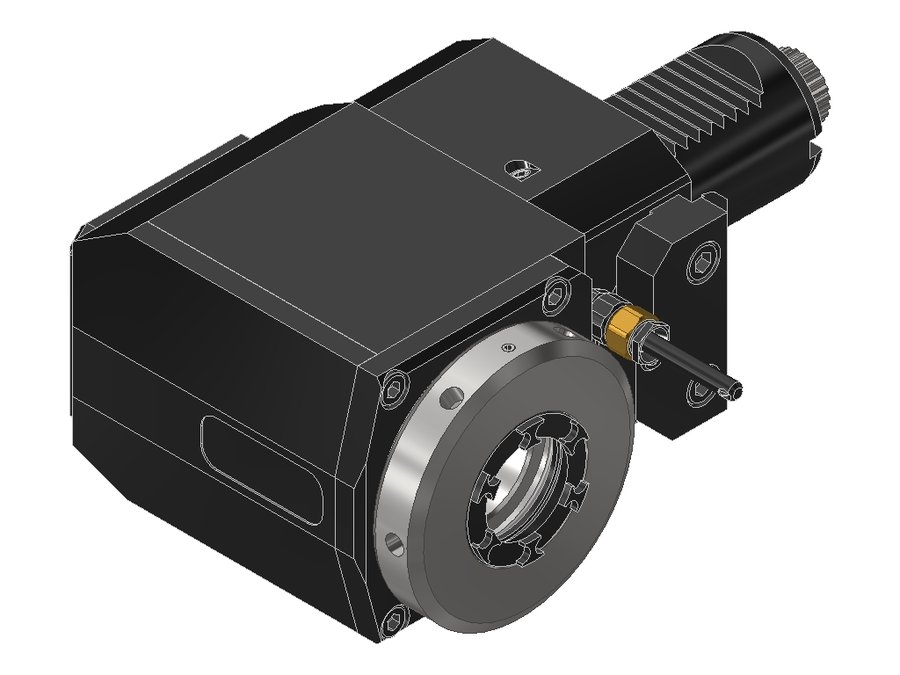

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIMX85, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI · арт. 60.4032E365RLIMX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIMX85, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездезажимная планка
Код интерфейса станкаZYV04000115
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
ПриводDIN 5480
Диаметр хвостовика40 мм
Исполнениеправое
Присоединение к станкуVDI40
Присоединение инструментацанга ER32
Функциональная длина85 мм
Вылет LPR123 мм
Масса6,125 кг
Высота76 мм
Общая длина198 мм
Ширина122 мм
Заказной номер EWS228372
Радиальная высота38 мм
Радиальная ширина52 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.4032E365RLIMX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Двойная зубчатость (лицензия Traub)

  • Хвостовик VDI с двойной зубчатостью
  • Державку можно повернуть на 180°
  • Примечание: возможность поворота может быть ограничена системами выверки (например, Trifix)

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку VDI — 694 позиции серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.4032E365RLIKDI1IMX8540VDI40цанга ER3285123198
60.4032E365RLIKDI1IMX10040VDI40цанга ER32100138213
60.4032E365RLIKDI1IMX12040VDI40цанга ER32120158233
60.4032E365RLIKDIMX8540VDI40цанга ER3285123198
60.4032E365RLIKDIMX10040VDI40цанга ER32100138213
60.4032E365RLIKDIMX12040VDI40цанга ER32120158233
60.4032E365RLIMX8540VDI40цанга ER3285123198Текущая
60.4032E365RLIMX10040VDI40цанга ER32100138213
60.4032E365RLIMX12040VDI40цанга ER32120158233
60.4032G250RLIKDI1WIM40VDI40цанга ER3290128207
60.4032G250RLIKDWIMX110#0140VDI40цанга ER32110148227
60.4032G250RLWIMX11040VDI40цанга ER32110148227

Совместимость

Связанные позиции по данным производителя — 22 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.4032E365RLIMX85.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
