EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.4032E365RLIKDIMX100

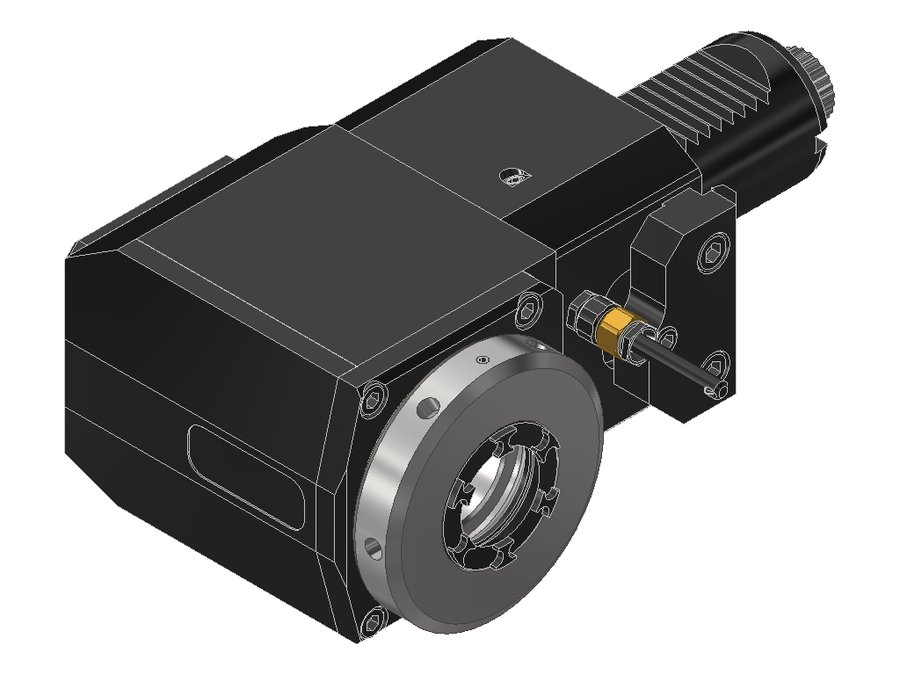

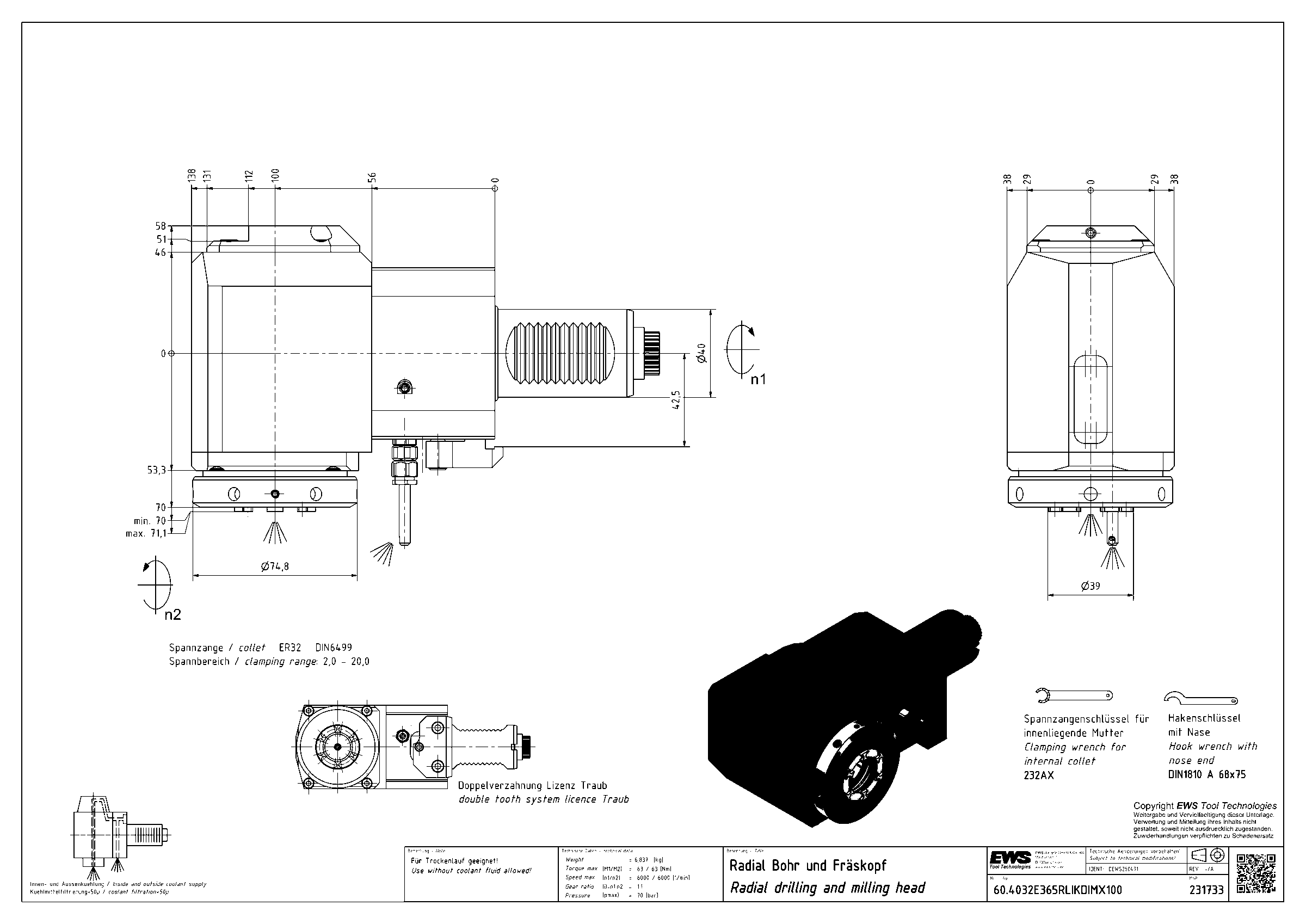

Головка приводная радиальная сверлильно-фрезерная EWS 60.4032E365RLIKDIMX100, хвостовик Ø40, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | зажимная планка |
|---|---|
| Код интерфейса станка | ZYV04000115 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | DIN 5480 |
| Диаметр хвостовика | 40 мм |
| Исполнение | правое |
| Присоединение к станку | VDI40 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 138 мм |
| Масса | 6,837 кг |
| Высота | 76 мм |
| Общая длина | 213 мм |
| Ширина | 128 мм |
| Заказной номер EWS | 231733 |
| Радиальная высота | 38 мм |
| Радиальная ширина | 58 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 63 Н·м |
| Функциональная ширина | 70 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.4032DMP620IM | 40 | VDI40 | цанга ER32 | 130 | 168 | 246 | |
| 60.4032DSQT15IM | 40 | VDI40 shaft rotated 30° | цанга ER32 | 130 | 168 | 246 | |
| 60.4032E365RLIKDI1IMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032E365RLIKDI1IMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032E365RLIKDI1IMX120 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032E365RLIKDIMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032E365RLIKDIMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | Текущая |
| 60.4032E365RLIKDIMX120 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032E365RLIMX85 | 40 | VDI40 | цанга ER32 | 85 | 123 | 198 | |
| 60.4032E365RLIMX100 | 40 | VDI40 | цанга ER32 | 100 | 138 | 213 | |
| 60.4032E365RLIMX120 | 40 | VDI40 | цанга ER32 | 120 | 158 | 233 | |
| 60.4032G250RLIKDI1WIM | 40 | VDI40 | цанга ER32 | 90 | 128 | 207 |
