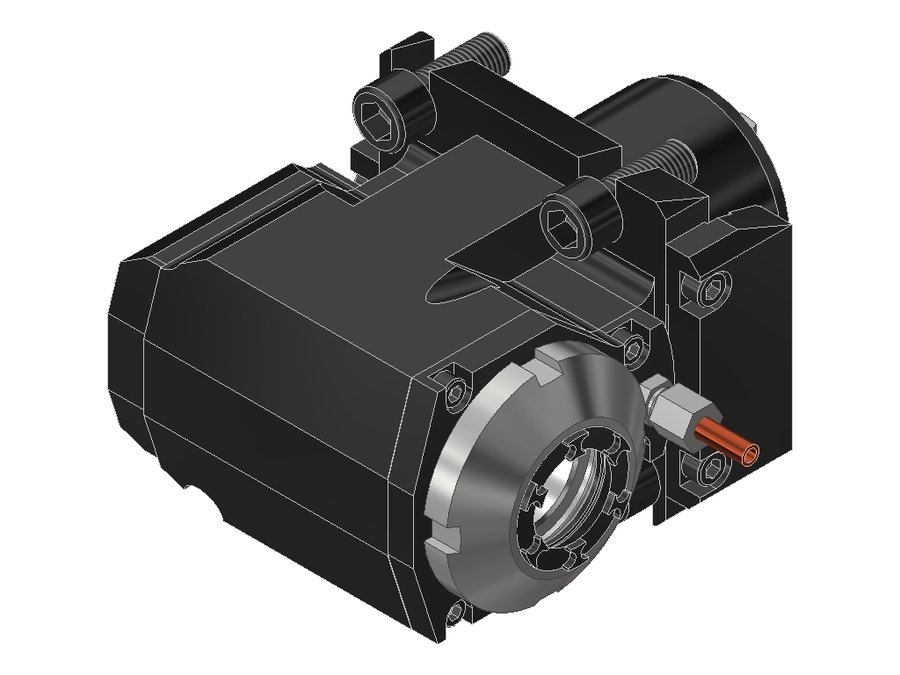

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032KRLB2000BMTI2IM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6032KRLB2000BMTI2IM

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032KRLB2000BMTI2IM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Okuma
Присоединение инструментацанга ER32
Функциональная длина70 мм
Вылет LPR108 мм
Масса6,344 кг
Высота76 мм
Общая длина170 мм
Ширина125,5 мм
Заказной номер EWS156998
Радиальная ширина53 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент40 Н·м
Функциональная ширина72,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6032KRLB2000BMTI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

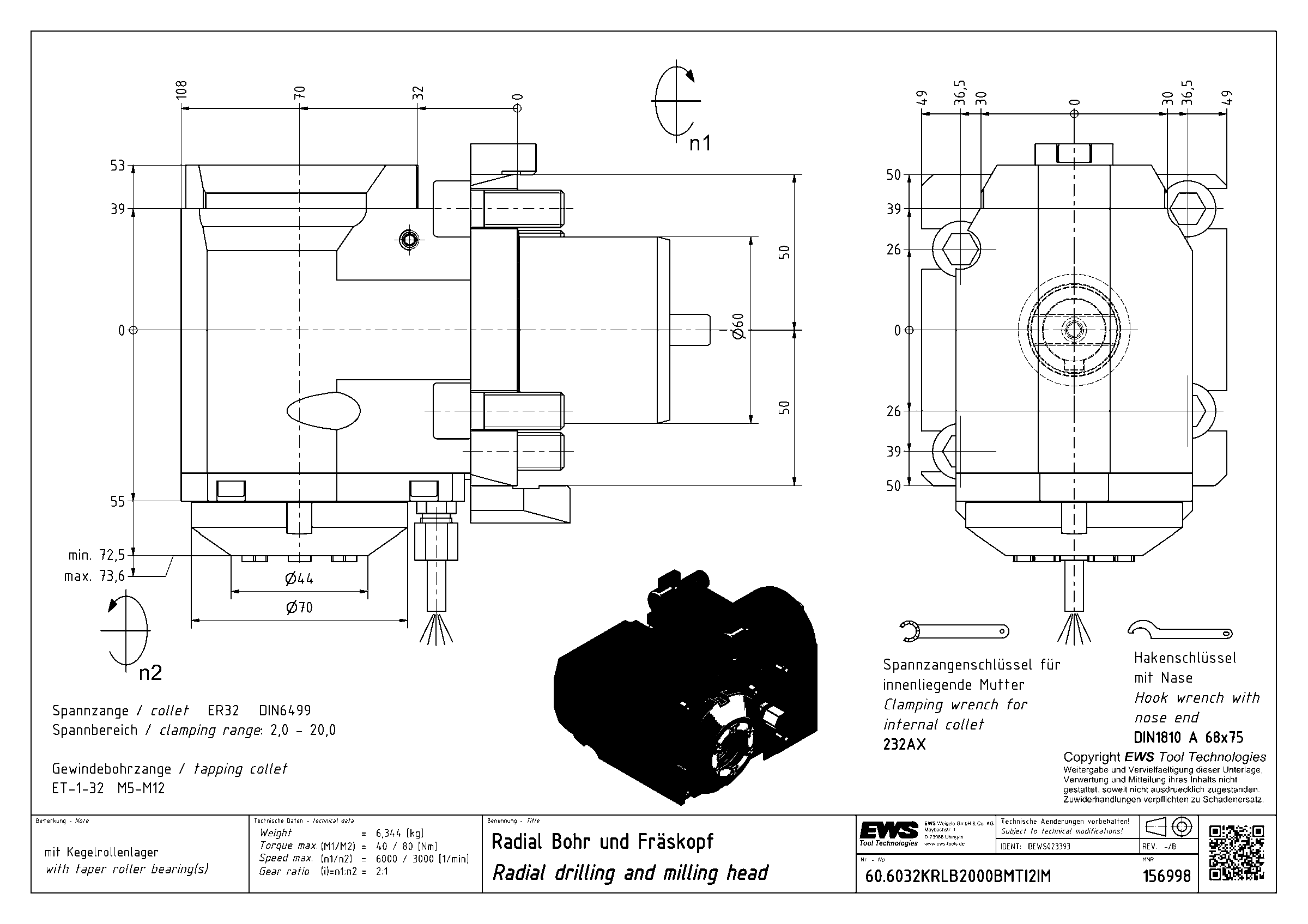

Технический лист с чертежом (PDF)PDF, на сервере производителя EWSОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6025WNKRLB2000BMTIK60BMT60B OkumaWeldon Ø2570107169
60.6032DLB2000BMTIKIM60BMT60B Okumaцанга ER3270107169
60.6032DLB2000BMTIM60BMT60B Okumaцанга ER3270107169
60.6032DLT3000V16IKIMX9060BMT60B Okumaцанга ER3290127237
60.6032DLT3000V16IMX9060BMT60B Okumaцанга ER3290127237
60.6032EX508BMTIKDIM60BMT60A Takisawa-Taiwanцанга ER32———
60.6032KRLB2000BMTI2IM60BMT60B Okumaцанга ER3270108170Текущая
60.6032KRLB2000BMTIKDI2IM60BMT60B Okumaцанга ER3270108170
60.6032KRNLIKDIM60BMT60 DMG Moriцанга ER3272116,5207,5
60.6032KRNLIM60BMT60 DMG Moriцанга ER3272116,5207,5
60.6032LB2000BMTGLIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKDGLIM60BMT60B Okumaцанга ER3270107169

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6032KRLB2000BMTI2IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
