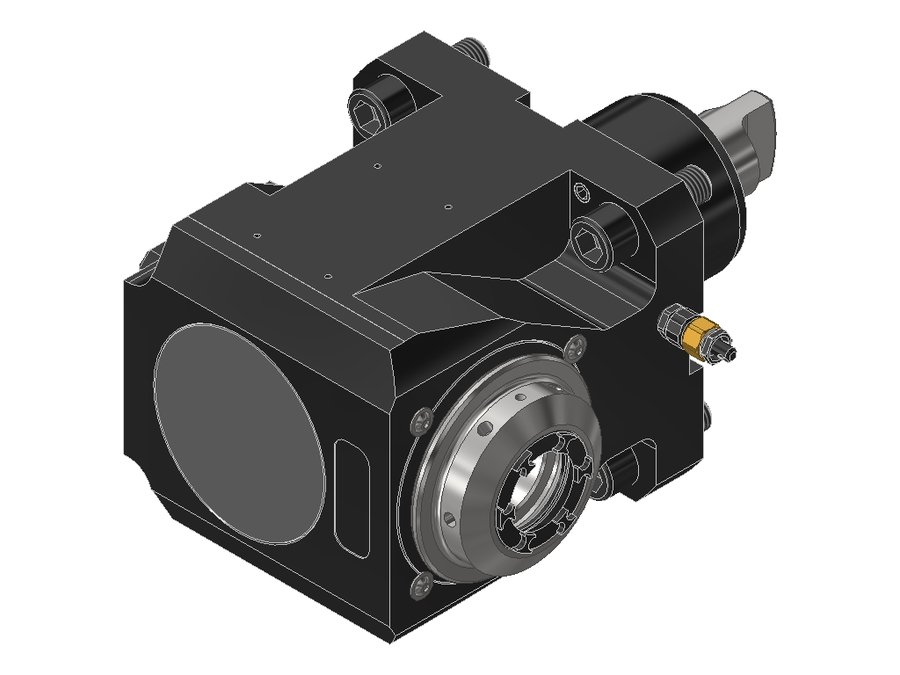

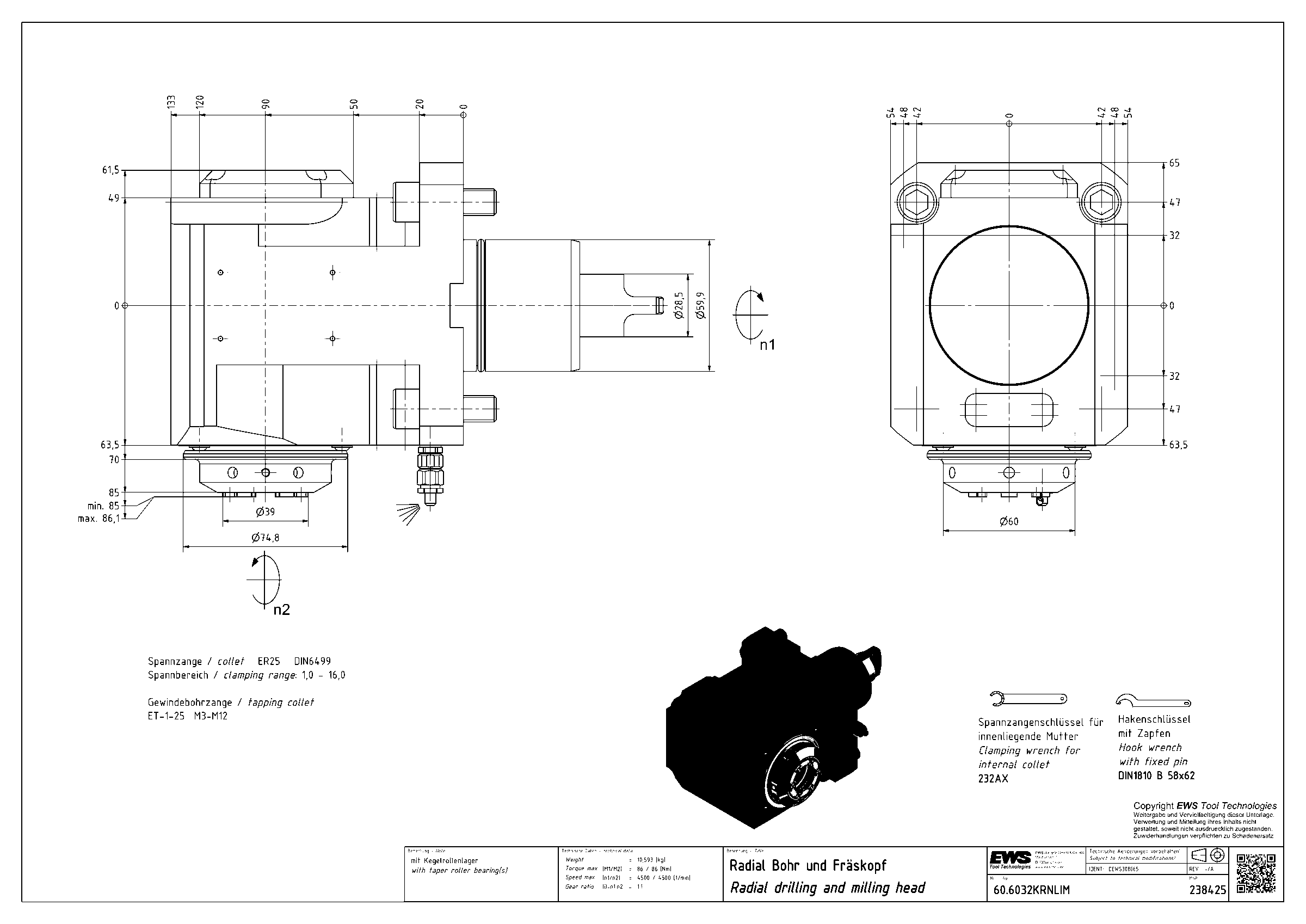

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032KRNLIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6032KRNLIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032KRNLIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB084B6015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60 DMG Mori
Присоединение инструментацанга ER32
Функциональная длина72 мм
Вылет LPR116,5 мм
Масса10,593 кг
Высота94 мм
Общая длина207,5 мм
Ширина131 мм
Заказной номер EWS238425
Радиальная ширина65,5 мм
Передаточное отношение1:1
Макс. частота вращения4500 об/мин
Макс. крутящий момент86 Н·м
Функциональная ширина65,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6032KRNLIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032DLT3000V16IKIMX9060BMT60B Okumaцанга ER3290127237
60.6032DLT3000V16IMX9060BMT60B Okumaцанга ER3290127237
60.6032EX508BMTIKDIM60BMT60A Takisawa-Taiwanцанга ER32———
60.6032KRLB2000BMTI2IM60BMT60B Okumaцанга ER3270108170
60.6032KRLB2000BMTIKDI2IM60BMT60B Okumaцанга ER3270108170
60.6032KRNLIKDIM60BMT60 DMG Moriцанга ER3272116,5207,5
60.6032KRNLIM60BMT60 DMG Moriцанга ER3272116,5207,5Текущая
60.6032LB2000BMTGLIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKDGLIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKDIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKI160BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIM60BMT60B Okumaцанга ER3270107169

Совместимость

Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6032KRNLIM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-NLПриспособление монтажное EWS MW-BMT-NL
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
