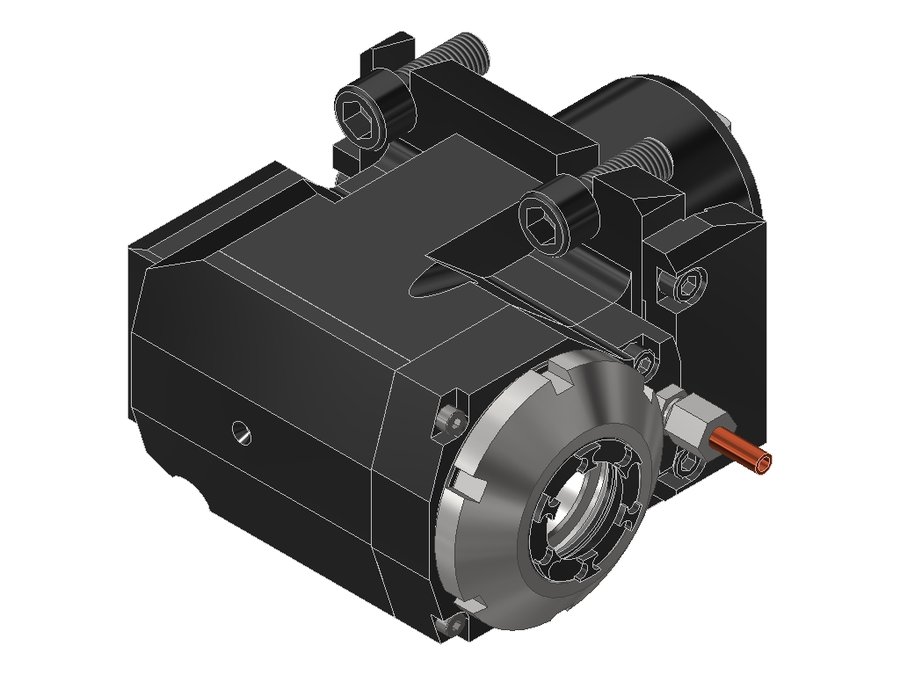

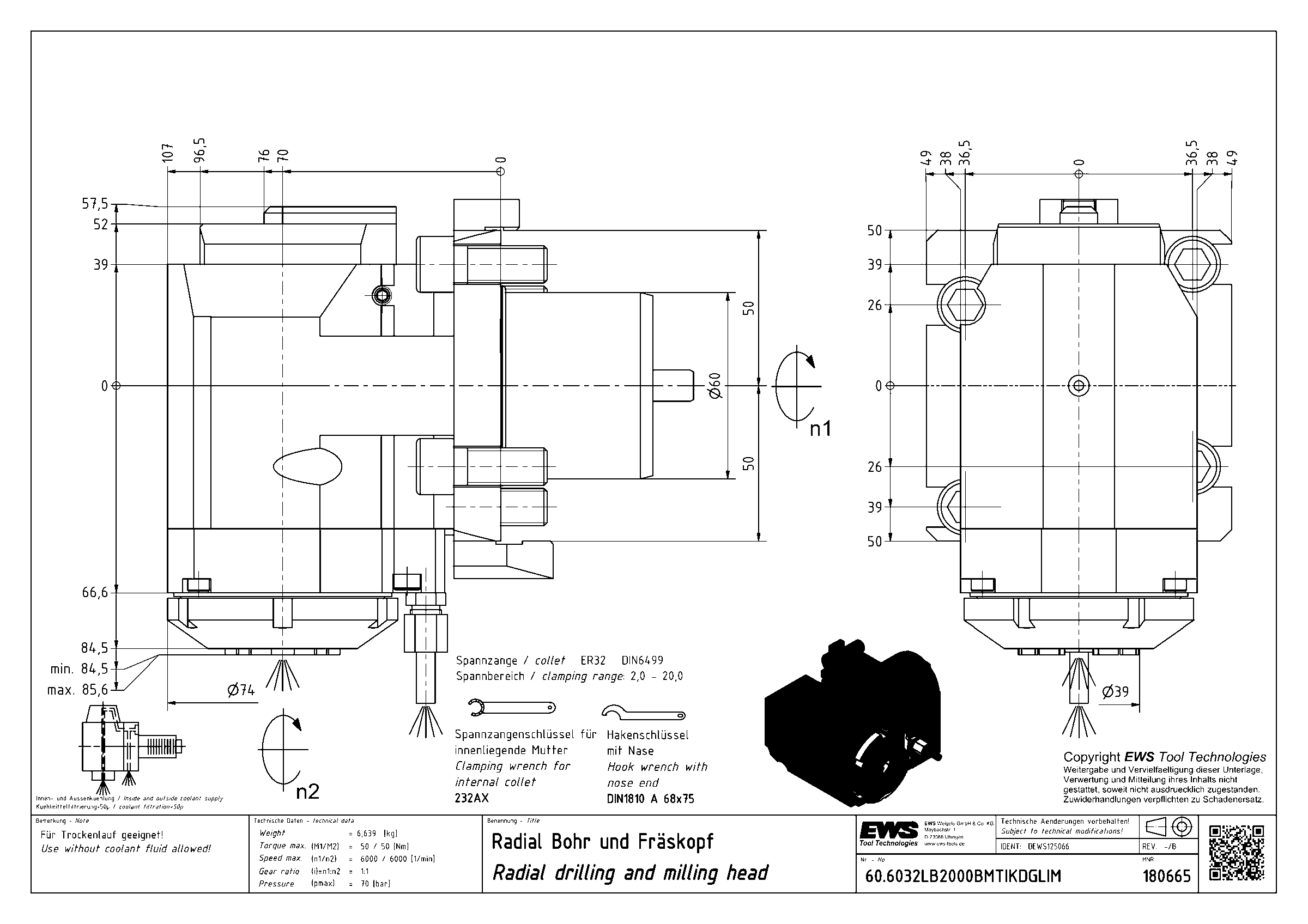

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032LB2000BMTIKDGLIM, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 70 мм |
| Вылет LPR | 107 мм |
| Масса | 6,639 кг |
| Высота | 76 мм |
| Общая длина | 169 мм |
| Ширина | 142 мм |
| Заказной номер EWS | 180665 |
| Радиальная ширина | 57,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 84,5 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.6032LB2000BMTIKDGLIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
EWS.HPC-Line (IKC/IKD) — технология уплотнения
- Уплотнительные элементы на керамической основе
- Давление СОЖ 0–70 бар
- Работа всухую без ограничений
- Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
- Тепловыделение ниже на величину до 60 %
- Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6032EX508BMTIKDIM | 60 | BMT60A Takisawa-Taiwan | цанга ER32 | — | — | — | |
| 60.6032KRLB2000BMTI2IM | 60 | BMT60B Okuma | цанга ER32 | 70 | 108 | 170 | |
| 60.6032KRLB2000BMTIKDI2IM | 60 | BMT60B Okuma | цанга ER32 | 70 | 108 | 170 | |
| 60.6032KRNLIKDIM | 60 | BMT60 DMG Mori | цанга ER32 | 72 | 116,5 | 207,5 | |
| 60.6032KRNLIM | 60 | BMT60 DMG Mori | цанга ER32 | 72 | 116,5 | 207,5 | |
| 60.6032LB2000BMTGLIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIKDGLIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | Текущая |
| 60.6032LB2000BMTIKDIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIKI1 | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIMX90 | 60 | BMT60B Okuma | цанга ER32 | 90 | 127 | 189 | |
| 60.6032LB4000BMTGL | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 |
Совместимость
Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.
