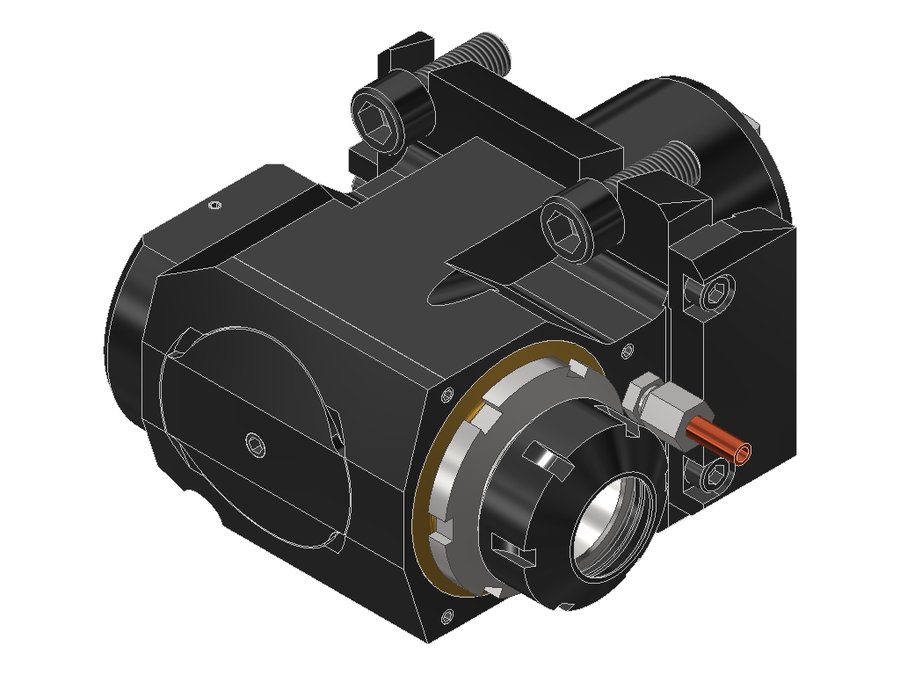

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032LB2000BMTIKI1, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6032LB2000BMTIKI1

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032LB2000BMTIKI1, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073B6015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60B Okuma
Присоединение инструментацанга ER32
Функциональная длина70 мм
Вылет LPR107 мм
Масса6,052 кг
Высота76 мм
Общая длина169 мм
Ширина150,5 мм
Заказной номер EWS159073
Радиальная ширина64,5 мм
Передаточное отношение1:2
Макс. частота вращения5000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина86 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6032LB2000BMTIKI1 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Внутренний подвод СОЖ
Оснащена комплектами уплотнений, рассчитанными на давление СОЖ до 70 бар.

  • Максимальное давление СОЖ 70 бар
  • Работа всухую не допускается
  • Возможно переключение между наружным и внутренним подводом СОЖ
  • СОЖ должна постоянно находиться в контакте с инструментом

Повышающая передача
Повышающая передача необходима для высокоскоростных операций. Частота вращения повышается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032KRLB2000BMTIKDI2IM60BMT60B Okumaцанга ER3270108170
60.6032KRNLIKDIM60BMT60 DMG Moriцанга ER3272116,5207,5
60.6032KRNLIM60BMT60 DMG Moriцанга ER3272116,5207,5
60.6032LB2000BMTGLIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKDGLIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKDIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKI160BMT60B Okumaцанга ER3270107169Текущая
60.6032LB2000BMTIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIMX9060BMT60B Okumaцанга ER3290127189
60.6032LB4000BMTGL60BMT60A Okumaцанга ER3285131207
60.6032LB4000BMTI160BMT60A Okumaцанга ER3285131207
60.6032LB4000BMTIKDGL60BMT60A Okumaцанга ER3285131207

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6032LB2000BMTIKI1.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 A - 58X62Ключ крючковый с носиком EWS DIN1810 A - 58X62, для гаек с наружной резьбой

Гайки цанговые1
