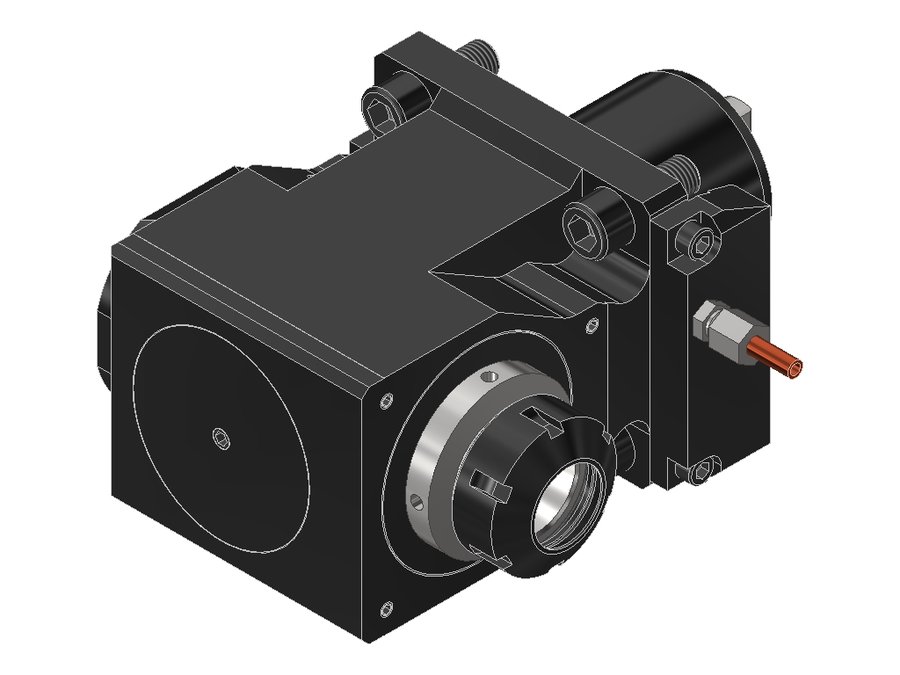

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032LB4000BMTIKDGL, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6032LB4000BMTIKDGL

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032LB4000BMTIKDGL, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB078A6015
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика60 мм
Исполнениеправое
Присоединение к станкуBMT60A Okuma
Присоединение инструментацанга ER32
Функциональная длина85 мм
Вылет LPR131 мм
Масса9,39 кг
Высота99 мм
Общая длина207 мм
Ширина157,5 мм
Заказной номер EWS146080
Радиальная ширина65 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина92,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6032LB4000BMTIKDGL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

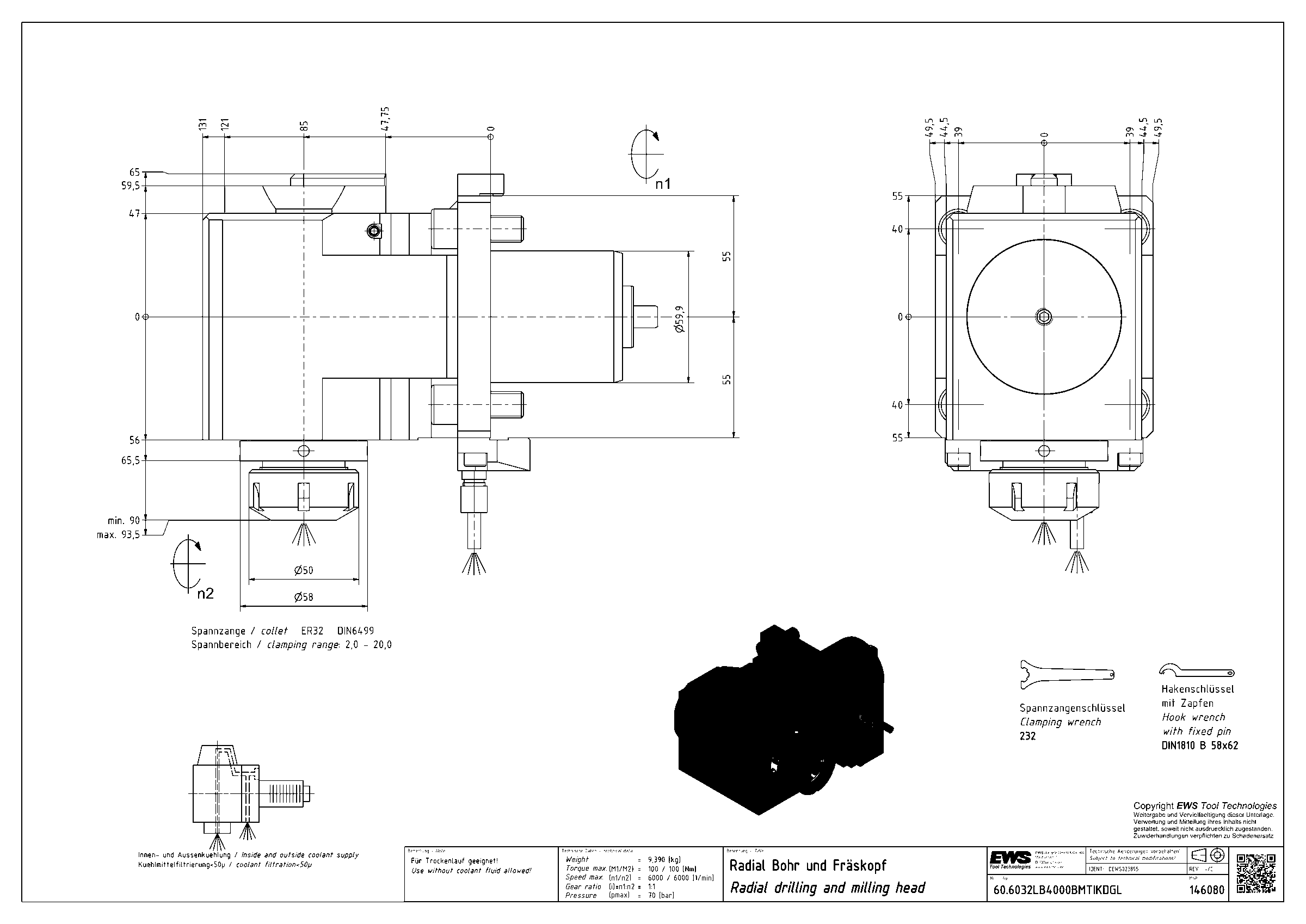

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6032LB2000BMTIKDIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIKI160BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIM60BMT60B Okumaцанга ER3270107169
60.6032LB2000BMTIMX9060BMT60B Okumaцанга ER3290127189
60.6032LB4000BMTGL60BMT60A Okumaцанга ER3285131207
60.6032LB4000BMTI160BMT60A Okumaцанга ER3285131207
60.6032LB4000BMTIKDGL60BMT60A Okumaцанга ER3285131207Текущая
60.6032LB4000BMTIKI160BMT60A Okumaцанга ER3285131207
60.6032LT3000V16GLIMX9060BMT60B Okumaцанга ER3290129,5239,5
60.6032LT3000V16IKDGLIMX9060BMT60B Okumaцанга ER3243129,5239,5
60.6032NLIKDIMHSD1260BMT60 DMG Moriцанга ER3290133224
60.6032NLIMHSD1260BMT60 DMG Moriцанга ER3290133224

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6032LB4000BMTIKDGL.

Цанги18

Ключи и отвёртки2

  • 232 (EWS 106733)Ключ для зажимной гайки EWS 232
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Гайки цанговые1
