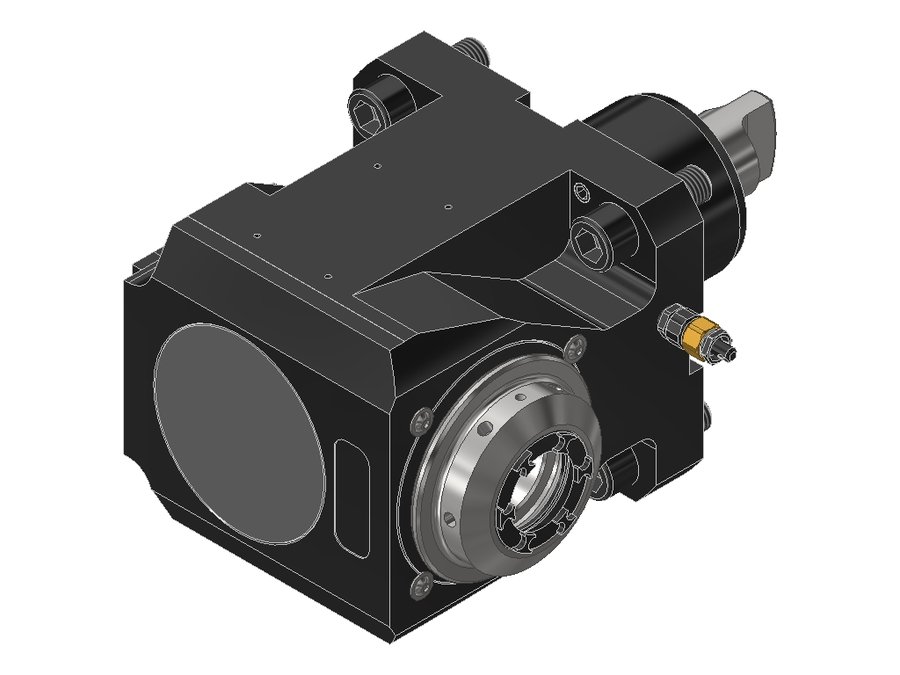

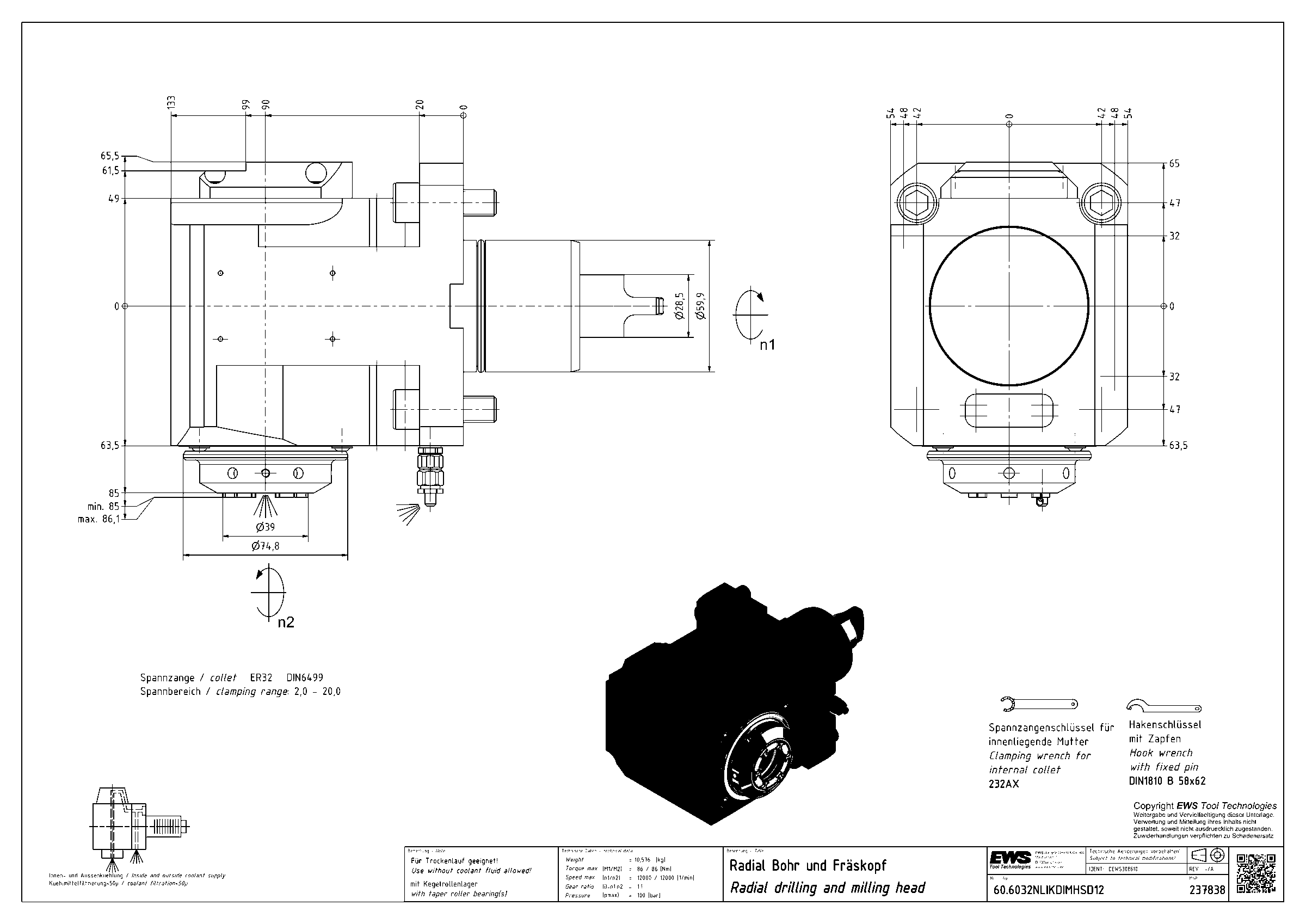

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032NLIKDIMHSD12, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 100 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 133 мм |
| Масса | 10,576 кг |
| Высота | 108 мм |
| Общая длина | 224 мм |
| Ширина | 150,5 мм |
| Заказной номер EWS | 237838 |
| Радиальная ширина | 65,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 12000 об/мин |
| Макс. крутящий момент | 86 Н·м |
| Функциональная ширина | 85 мм |
Где найти у производителя
Сайт EWS · ews-tools.de/en-DE
- Откройте ews-tools.de и введите артикул 60.6032NLIKDIMHSD12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.
Описание
Головка приводная радиальная сверлильно-фрезерная
Патрон цанговый ER32 DIN 6499
- Диапазон зажима Ø3–20 мм
- Для цанги 320 470E
- При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
- Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
- Максимальный момент затяжки: 120 Н·м
Highspeed
- Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
- Низкое тепловыделение даже на высоких частотах вращения
- Не подходит для тяжёлой обработки
- Соблюдать максимально допустимую частоту вращения
Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников
Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:
- Меньшая вибрация шпинделя инструмента
- Существенно большая передаваемая мощность
- Меньший люфт в передаче
EWS.Butterfly-Seal — уплотнение
- Отрыв уплотнительного элемента в зависимости от частоты вращения
- Отсутствие приработки шпинделя за счёт трения
- Снижение нагрева инструмента до 50 %
- Защита от охлаждающей эмульсии и частиц загрязнений
EWS.Coolant Management
- Наружный подвод СОЖ открывается и закрывается одним поворотом
- Регулируемый расход СОЖ
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6032LB4000BMTGL | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LB4000BMTI1 | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LB4000BMTIKDGL | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LB4000BMTIKI1 | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LT3000V16GLIMX90 | 60 | BMT60B Okuma | цанга ER32 | 90 | 129,5 | 239,5 | |
| 60.6032LT3000V16IKDGLIMX90 | 60 | BMT60B Okuma | цанга ER32 | 43 | 129,5 | 239,5 | |
| 60.6032NLIKDIMHSD12 | 60 | BMT60 DMG Mori | цанга ER32 | 90 | 133 | 224 | Текущая |
| 60.6032NLIMHSD12 | 60 | BMT60 DMG Mori | цанга ER32 | 90 | 133 | 224 | |
| 60.6040DKRNLIKDIM | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040DKRNLIM | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040DNLIKD | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 | |
| 60.6040DNLIKDIMHSD08 | 60 | BMT60 DMG Mori | цанга ER40 | 90 | 139 | 230 |
Совместимость
Связанные позиции по данным производителя — 23 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6032NLIKDIMHSD12.
Цанги18
- 320 470E-Ø 3Цанга ER32 EWS 320 470E-Ø 3, Ø3 мм
- 320 470E-Ø 4Цанга ER32 EWS 320 470E-Ø 4, Ø4 мм
- 320 470E-Ø 5Цанга ER32 EWS 320 470E-Ø 5, Ø5 мм
- 320 470E-Ø 6Цанга ER32 EWS 320 470E-Ø 6, Ø6 мм
- 320 470E-Ø 7Цанга ER32 EWS 320 470E-Ø 7, Ø7 мм
- 320 470E-Ø 8Цанга ER32 EWS 320 470E-Ø 8, Ø8 мм
- 320 470E-Ø 9Цанга ER32 EWS 320 470E-Ø 9, Ø9 мм
- 320 470E-Ø10Цанга ER32 EWS 320 470E-Ø10, Ø10 мм
- 320 470E-Ø11Цанга ER32 EWS 320 470E-Ø11, Ø11 мм
- 320 470E-Ø12Цанга ER32 EWS 320 470E-Ø12, Ø12 мм
- 320 470E-Ø13Цанга ER32 EWS 320 470E-Ø13, Ø13 мм
- 320 470E-Ø14Цанга ER32 EWS 320 470E-Ø14, Ø14 мм
- 320 470E-Ø15Цанга ER32 EWS 320 470E-Ø15, Ø15 мм
- 320 470E-Ø16Цанга ER32 EWS 320 470E-Ø16, Ø16 мм
- 320 470E-Ø17Цанга ER32 EWS 320 470E-Ø17, Ø17 мм
- 320 470E-Ø18Цанга ER32 EWS 320 470E-Ø18, Ø18 мм
- 320 470E-Ø19Цанга ER32 EWS 320 470E-Ø19, Ø19 мм
- 320 470E-Ø20Цанга ER32 EWS 320 470E-Ø20, Ø20 мм
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
