EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6032LB2000BMTIMX90

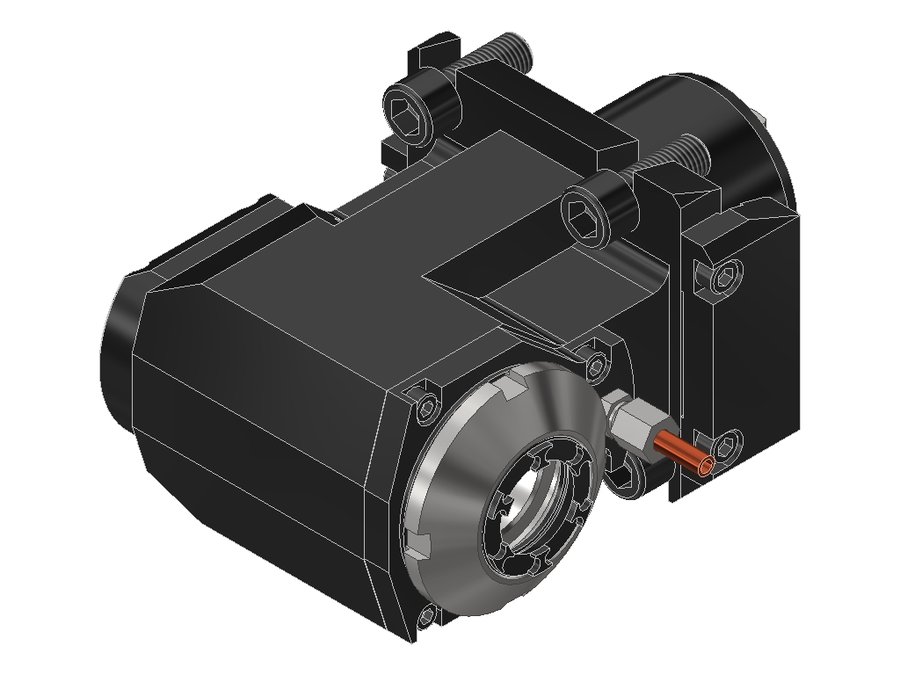

Головка приводная радиальная сверлильно-фрезерная EWS 60.6032LB2000BMTIMX90, хвостовик Ø60, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073B6015 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | BMT60B Okuma |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 90 мм |
| Вылет LPR | 127 мм |
| Масса | 6,834 кг |
| Высота | 76 мм |
| Общая длина | 189 мм |
| Ширина | 125,5 мм |
| Заказной номер EWS | 176468 |
| Радиальная ширина | 53 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 72,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6032KRNLIM | 60 | BMT60 DMG Mori | цанга ER32 | 72 | 116,5 | 207,5 | |
| 60.6032LB2000BMTGLIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIKDGLIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIKDIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIKI1 | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIM | 60 | BMT60B Okuma | цанга ER32 | 70 | 107 | 169 | |
| 60.6032LB2000BMTIMX90 | 60 | BMT60B Okuma | цанга ER32 | 90 | 127 | 189 | Текущая |
| 60.6032LB4000BMTGL | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LB4000BMTI1 | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LB4000BMTIKDGL | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LB4000BMTIKI1 | 60 | BMT60A Okuma | цанга ER32 | 85 | 131 | 207 | |
| 60.6032LT3000V16GLIMX90 | 60 | BMT60B Okuma | цанга ER32 | 90 | 129,5 | 239,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6032LB2000BMTIMX90.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
