EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6040DNL

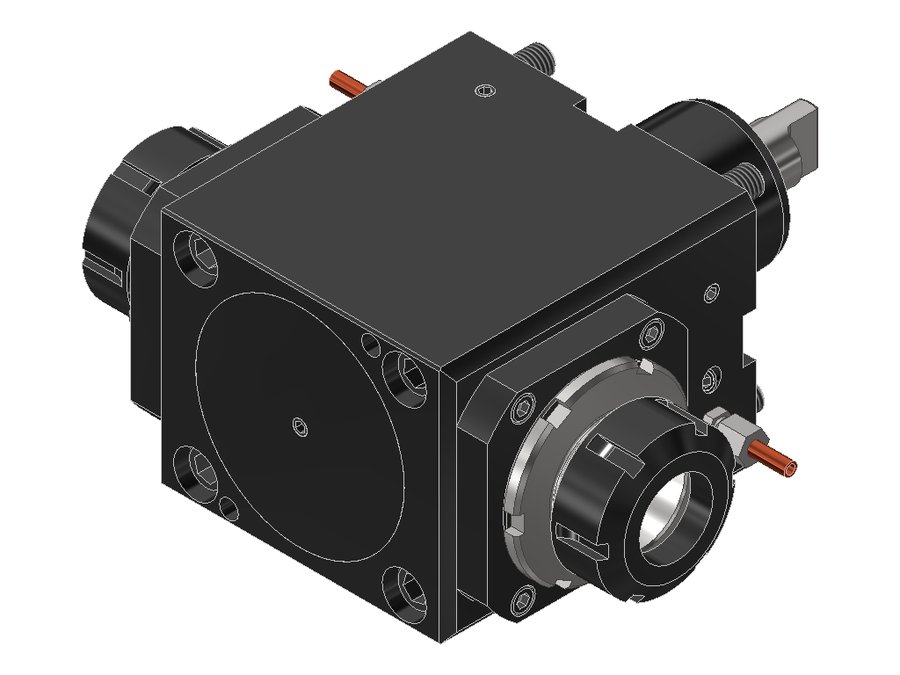

Головка приводная радиальная сверлильно-фрезерная EWS 60.6040DNL, хвостовик Ø60, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB084B6015 |
| Размер цанги | ER40 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | нейтральное |
| Присоединение к станку | BMT60 DMG Mori |
| Присоединение инструмента | ER40 |
| Функциональная длина | 90 мм |
| Вылет LPR | 139 мм |
| Масса | 15,092 кг |
| Высота | 108 мм |
| Общая длина | 230 мм |
| Заказной номер EWS | 125423 |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 120,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6032LT3000V16GLIMX90 | 60 | BMT60B Okuma | цанга ER32 | 90 | 129,5 | 239,5 | |
| 60.6032LT3000V16IKDGLIMX90 | 60 | BMT60B Okuma | цанга ER32 | 43 | 129,5 | 239,5 | |
| 60.6032NLIKDIMHSD12 | 60 | BMT60 DMG Mori | цанга ER32 | 90 | 133 | 224 | |
| 60.6032NLIMHSD12 | 60 | BMT60 DMG Mori | цанга ER32 | 90 | 133 | 224 | |
| 60.6040DKRNLIKDIM | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040DKRNLIM | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040DNL | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | Текущая |
| 60.6040DNLIKD | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040DNLIKDIMHSD08 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040DNLIMHSD10 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040KRNL#01 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 | |
| 60.6040KRNLIKD#01 | 60 | BMT60 DMG Mori | ER40 | 90 | 139 | 230 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6040DNL.
Ключи и отвёртки2
- 240Ключ для зажимной гайки EWS 240
- DIN1810 A - 80X90Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 80X90
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
