EWS · Головки приводные радиальные сверлильно-фрезерные EWS для VDI · арт. 60.6050KRMP650R

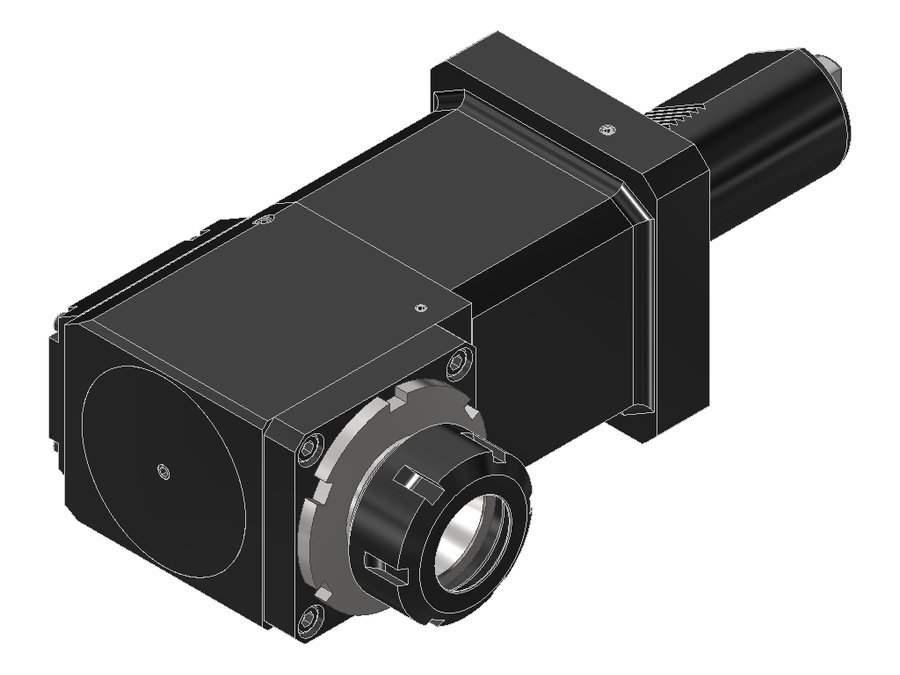

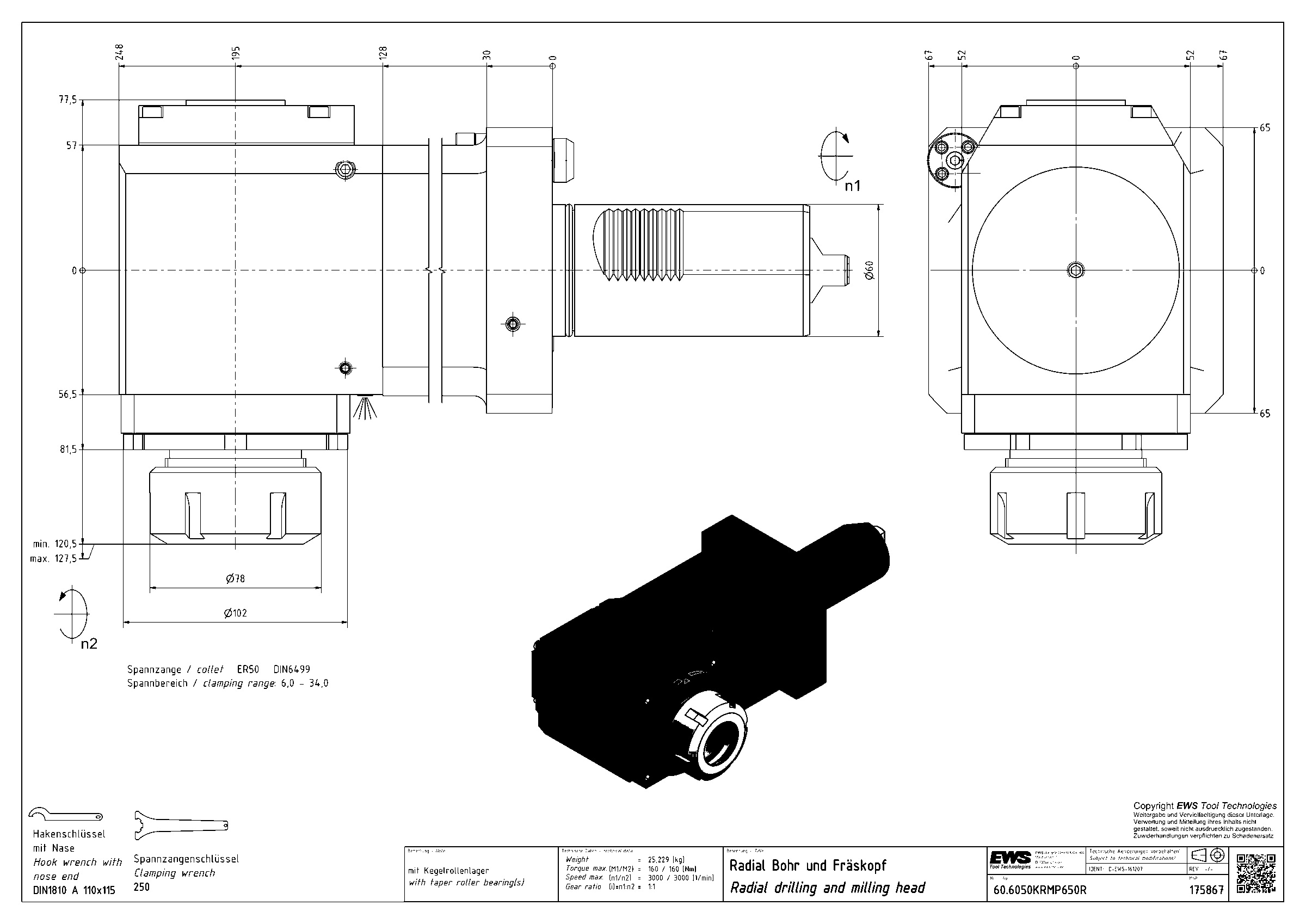

Головка приводная радиальная сверлильно-фрезерная EWS 60.6050KRMP650R, хвостовик Ø60, под цанги ER50 (Ø12–34 мм), код 500 477E
| Система фиксации в гнезде | эксцентриковый штифт (регулируемый) |
|---|---|
| Код интерфейса станка | ZYV06000315 |
| Код интерфейса инструмента | SZD05000295 |
| Размер цанги | ER50 |
| Подвод СОЖ | наружный |
| Привод | торцевая муфта |
| Диаметр хвостовика | 60 мм |
| Исполнение | правое |
| Присоединение к станку | VDI60 shaft rotated 30° |
| Присоединение инструмента | цанга ER50 |
| Функциональная длина | 195 мм |
| Вылет LPR | 248 мм |
| Масса | 25,229 кг |
| Высота | 104 мм |
| Общая длина | 383 мм |
| Ширина | 202 мм |
| Заказной номер EWS | 175867 |
| Радиальная высота | 52 мм |
| Радиальная ширина | 77,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 3000 об/мин |
| Макс. крутящий момент | 160 Н·м |
| Функциональная ширина | 124,5 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для VDI — 694 позиции серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.5040TOEMRLIKDX105 | 50 | VDI50 | ER40 | 105 | 149 | 233 | |
| 60.5040TOEMRLIKDX130 | 50 | VDI50 | ER40 | 130 | 174 | 258 | |
| 60.5040TOEMRLX105 | 50 | VDI50 | ER40 | 105 | 149 | 233 | |
| 60.5040TOEMRLX130 | 50 | VDI50 | ER40 | 130 | 174 | 258 | |
| 60.5040VL5L | 50 | VDI50 | ER40 | 80 | 124 | 239,5 | |
| 60.5040VL5LIKD | 50 | VDI50 | ER40 | 80 | 124 | 239,5 | |
| 60.6050KRMP650R | 60 | VDI60 shaft rotated 30° | цанга ER50 | 195 | 248 | 383 | Текущая |
| 60.6050KRMP650RIK | 60 | VDI60 shaft rotated 30° | цанга ER50 | 195 | 248 | 383 | |
| 60.6050LB45L | 60 | VDI60 | цанга ER50 | 76 | 128 | 257 | |
| 60.6050LB45LIKD | 60 | VDI60 | цанга ER50 | 76 | 128 | 257 | |
| 60.6050TOEMRGL | 60 | VDI60 | цанга ER50 | 76 | 128 | 228 | |
| 60.6050TOEMRIKDGL | 60 | VDI60 | цанга ER50 | 76 | 128 | 228 |
Совместимость
Связанные позиции по данным производителя — 4 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6050KRMP650R.
Ключи и отвёртки3
- 250Ключ для зажимной гайки EWS 250
- AZS-M12x1 xxКлюч для монтажного резьбового кольца EWS AZS-M12x1 xx
- DIN1810 A - 80X90Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 80X90
Гайки цанговые1
- 150Гайка EWS 150, 150, UM/RD
Документы по позиции
Для этой позиции документы пока не привязаны.
