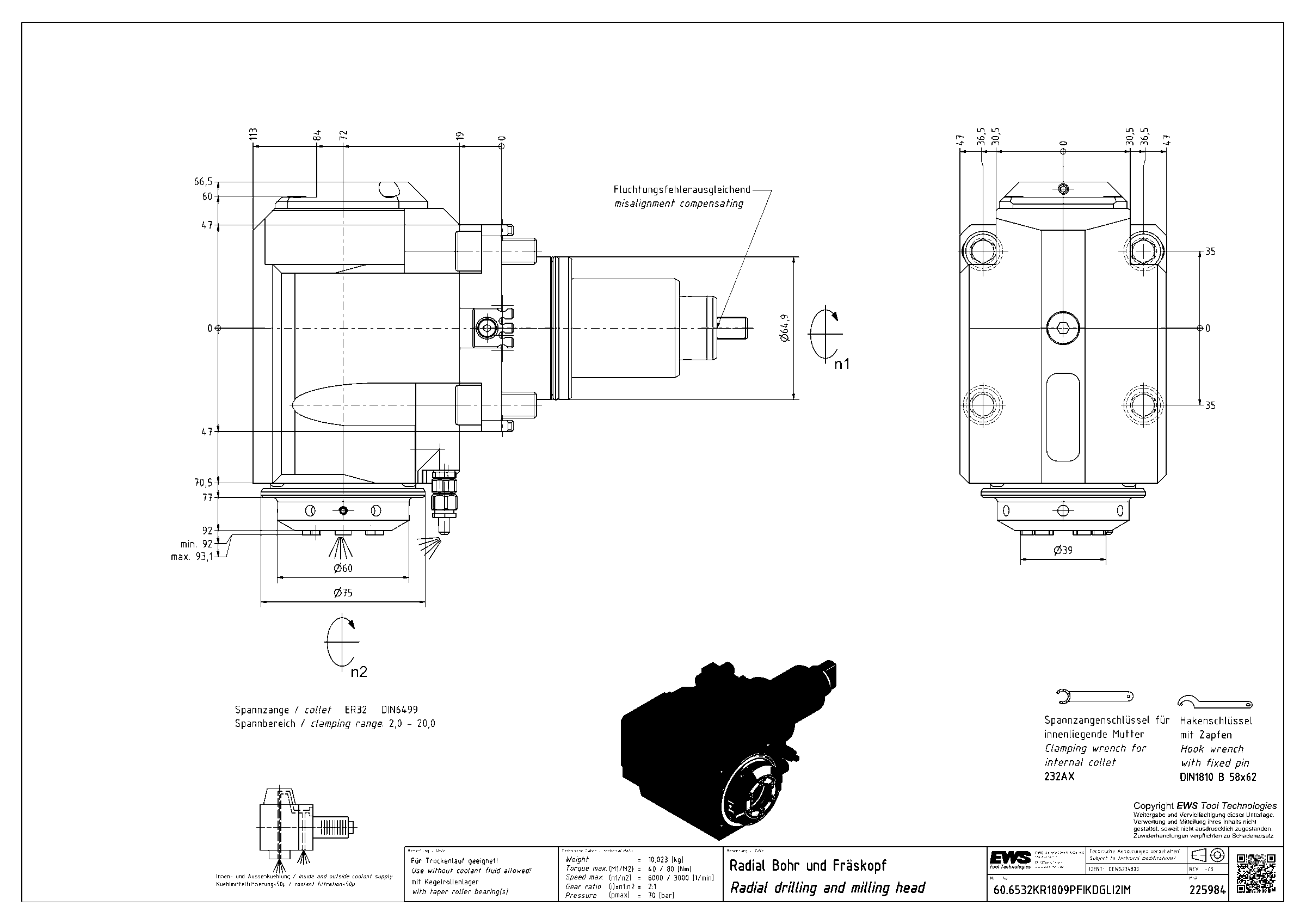

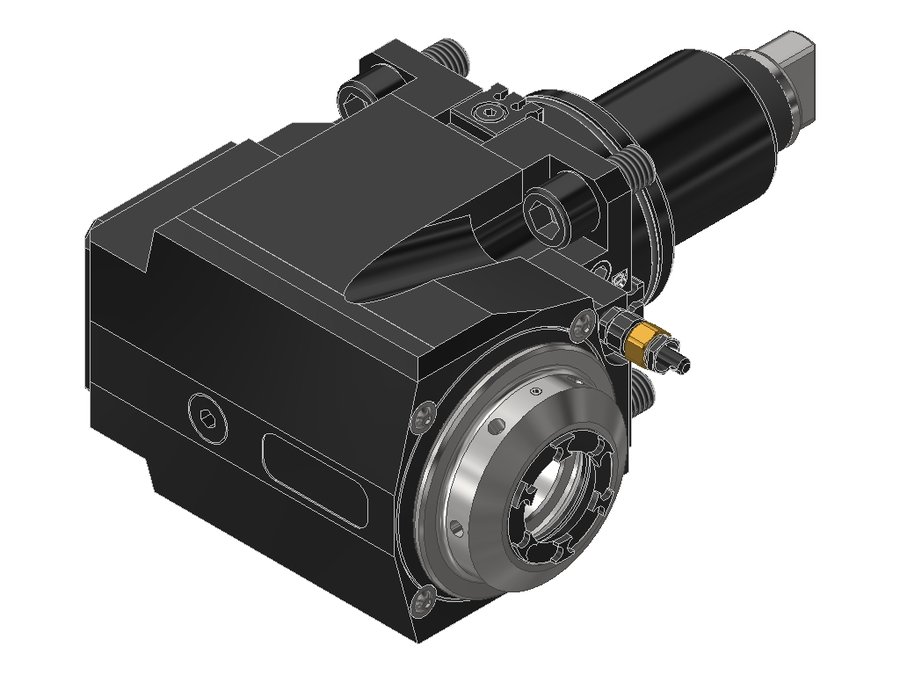

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532KR1809PFIKDGLI2IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6532KR1809PFIKDGLI2IM

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532KR1809PFIKDGLI2IM, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB073A6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65
Присоединение инструментацанга ER32
Функциональная длина72 мм
Вылет LPR113 мм
Масса10,023 кг
Высота94 мм
Общая длина225 мм
Ширина158,5 мм
Заказной номер EWS225984
Радиальная ширина66,5 мм
Передаточное отношение2:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент40 Н·м
Функциональная ширина92 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6532KR1809PFIKDGLI2IM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6532D1809PFIMX10065BMT65цанга ER32100141253
60.6532DVL6FIMX13065BMT65цанга ER32130171281
60.6532KR1809PFGLI2IM65BMT65цанга ER3272113225
60.6532KR1809PFGLI2IMX10065BMT65цанга ER32100141253
60.6532KR1809PFGLIM65BMT65цанга ER3272113225
60.6532KR1809PFGLIMX10065BMT65цанга ER32100141253
60.6532KR1809PFIKDGLI2IM65BMT65цанга ER3272113225Текущая
60.6532KR1809PFIKDGLI2IMX10065BMT65цанга ER32100141253
60.6532KR1809PFIKDGLIM65BMT65цанга ER3272113225
60.6532M06IKDIMX8565BMT65 Tsugamiцанга ER3285125231,5
60.6532M06IMX8565BMT65 Tsugamiцанга ER3285125231,5
60.6532TW20IKDIM65BMT65Bцанга ER3265102218,5

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6532KR1809PFIKDGLI2IM.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
