EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6532KR1809PFIKDGLI2IMX100

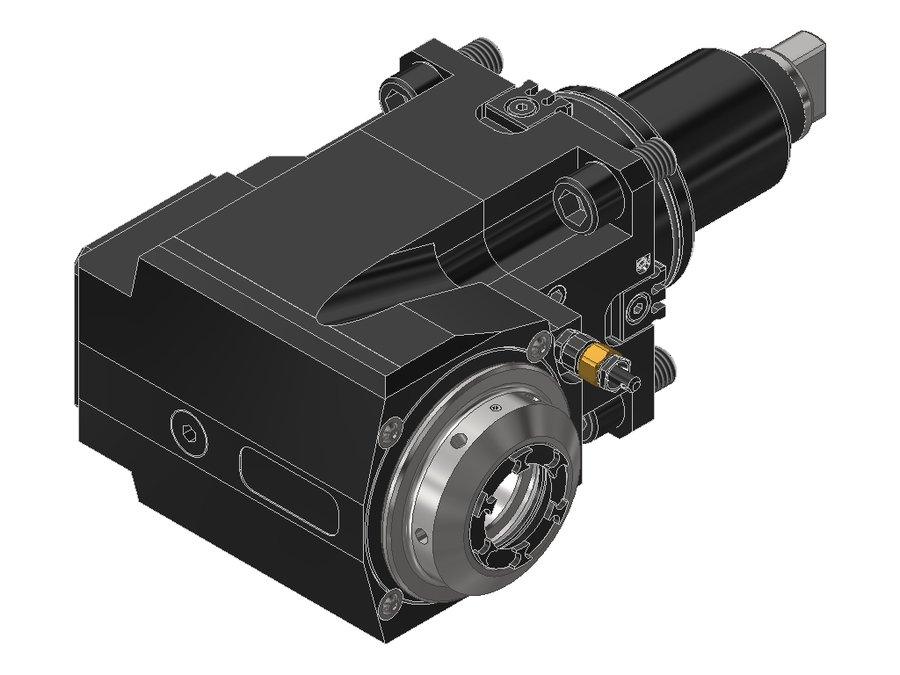

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532KR1809PFIKDGLI2IMX100, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB073A6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 100 мм |
| Вылет LPR | 141 мм |
| Масса | 11,517 кг |
| Высота | 94 мм |
| Общая длина | 253 мм |
| Ширина | 158,5 мм |
| Заказной номер EWS | 225985 |
| Радиальная ширина | 66,5 мм |
| Передаточное отношение | 2:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 40 Н·м |
| Функциональная ширина | 92 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6532DVL6FIMX130 | 65 | BMT65 | цанга ER32 | 130 | 171 | 281 | |
| 60.6532KR1809PFGLI2IM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532KR1809PFGLI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.6532KR1809PFGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532KR1809PFGLIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.6532KR1809PFIKDGLI2IM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532KR1809PFIKDGLI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | Текущая |
| 60.6532KR1809PFIKDGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532M06IKDIMX85 | 65 | BMT65 Tsugami | цанга ER32 | 85 | 125 | 231,5 | |
| 60.6532M06IMX85 | 65 | BMT65 Tsugami | цанга ER32 | 85 | 125 | 231,5 | |
| 60.6532TW20IKDIM | 65 | BMT65B | цанга ER32 | 65 | 102 | 218,5 | |
| 60.6532TW20IM | 65 | BMT65B | цанга ER32 | 65 | 102 | 218,5 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6532KR1809PFIKDGLI2IMX100.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 B - 58X62Ключ крючковый с носиком DIN 1810 EWS DIN1810 B - 58X62
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
