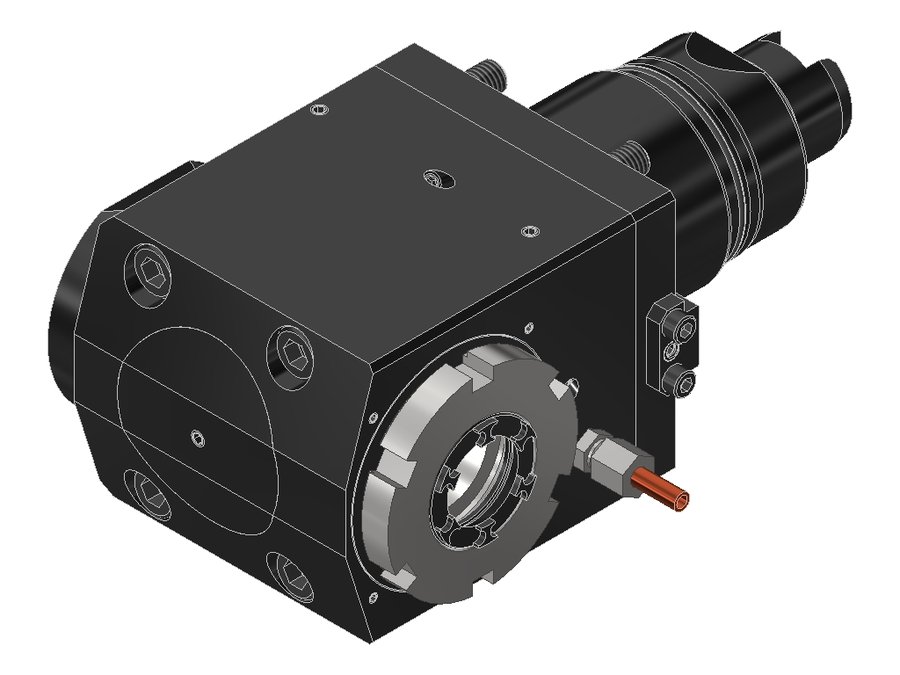

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532M06IMX85, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6532M06IMX85

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532M06IMX85, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB072G6515
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводпазовый поводок
Диаметр хвостовика65 мм
Исполнениеправое
Присоединение к станкуBMT65 Tsugami
Присоединение инструментацанга ER32
Функциональная длина85 мм
Вылет LPR125 мм
Масса9,883 кг
Высота92 мм
Общая длина231,5 мм
Ширина128 мм
Заказной номер EWS190735
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент50 Н·м
Функциональная ширина68 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6532M06IMX85 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Материалы

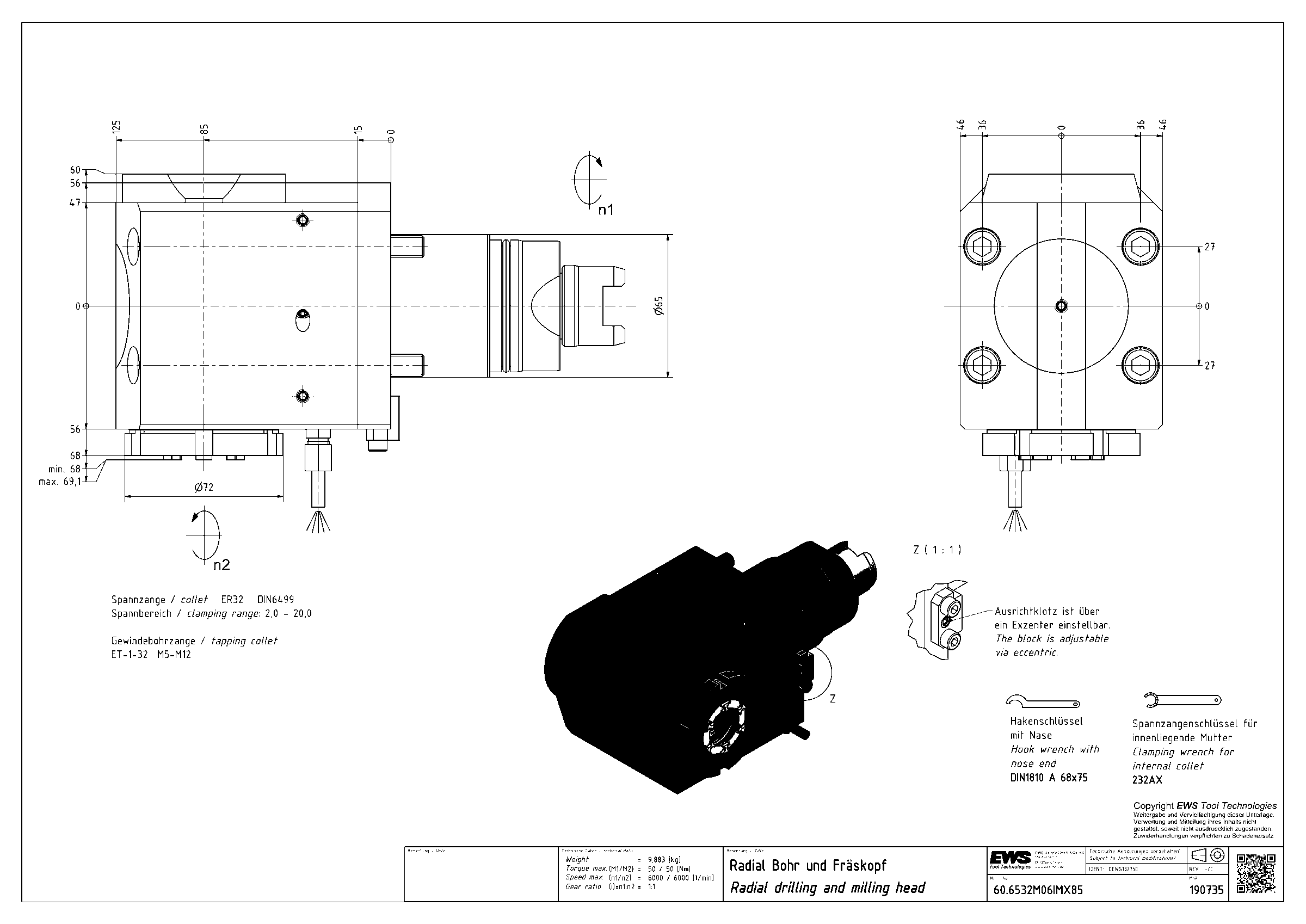

Чертёж 2D (DXF)DXF, на сервере производителя EWS; файл крупный (до 10 МБ)Открыть →
