EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.6532M06IKDIMX85

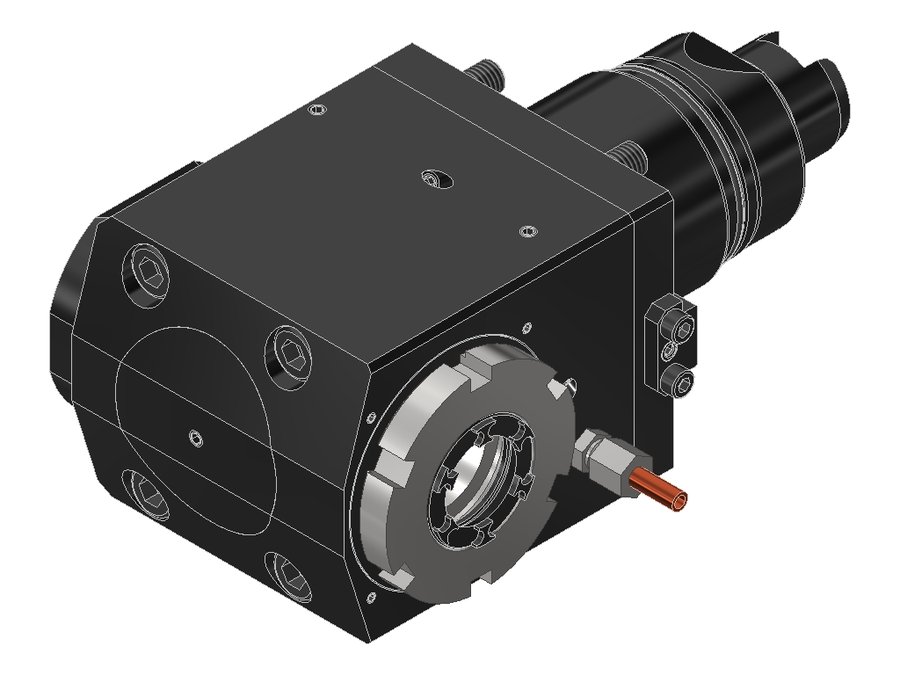

Головка приводная радиальная сверлильно-фрезерная EWS 60.6532M06IKDIMX85, хвостовик Ø65, под цанги ER32 (Ø3–20 мм), код 320 470E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB072G6515 |
| Код интерфейса инструмента | SZD03200295 |
| Размер цанги | ER32 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | Groove driver |
| Диаметр хвостовика | 65 мм |
| Исполнение | правое |
| Присоединение к станку | BMT65 Tsugami |
| Присоединение инструмента | цанга ER32 |
| Функциональная длина | 85 мм |
| Вылет LPR | 125 мм |
| Масса | 9,962 кг |
| Высота | 92 мм |
| Общая длина | 231,5 мм |
| Ширина | 133 мм |
| Заказной номер EWS | 190736 |
| Радиальная ширина | 65 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 6000 об/мин |
| Макс. крутящий момент | 50 Н·м |
| Функциональная ширина | 68 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6532KR1809PFGLI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.6532KR1809PFGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532KR1809PFGLIMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.6532KR1809PFIKDGLI2IM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532KR1809PFIKDGLI2IMX100 | 65 | BMT65 | цанга ER32 | 100 | 141 | 253 | |
| 60.6532KR1809PFIKDGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 225 | |
| 60.6532M06IKDIMX85 | 65 | BMT65 Tsugami | цанга ER32 | 85 | 125 | 231,5 | Текущая |
| 60.6532M06IMX85 | 65 | BMT65 Tsugami | цанга ER32 | 85 | 125 | 231,5 | |
| 60.6532TW20IKDIM | 65 | BMT65B | цанга ER32 | 65 | 102 | 218,5 | |
| 60.6532TW20IM | 65 | BMT65B | цанга ER32 | 65 | 102 | 218,5 | |
| 60.6532VL6FGLIM | 65 | BMT65 | цанга ER32 | 72 | 113 | 223 | |
| 60.6532VL6FGLIMX130 | 65 | BMT65 | цанга ER32 | 130 | 171 | 281 |
Совместимость
Связанные позиции по данным производителя — 3 позиции. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.6532M06IKDIMX85.
Ключи и отвёртки2
- 232AXКлюч для зажимной гайки EWS 232AX
- DIN1810 A - 68X75Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 68X75
Гайки цанговые1
- 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
