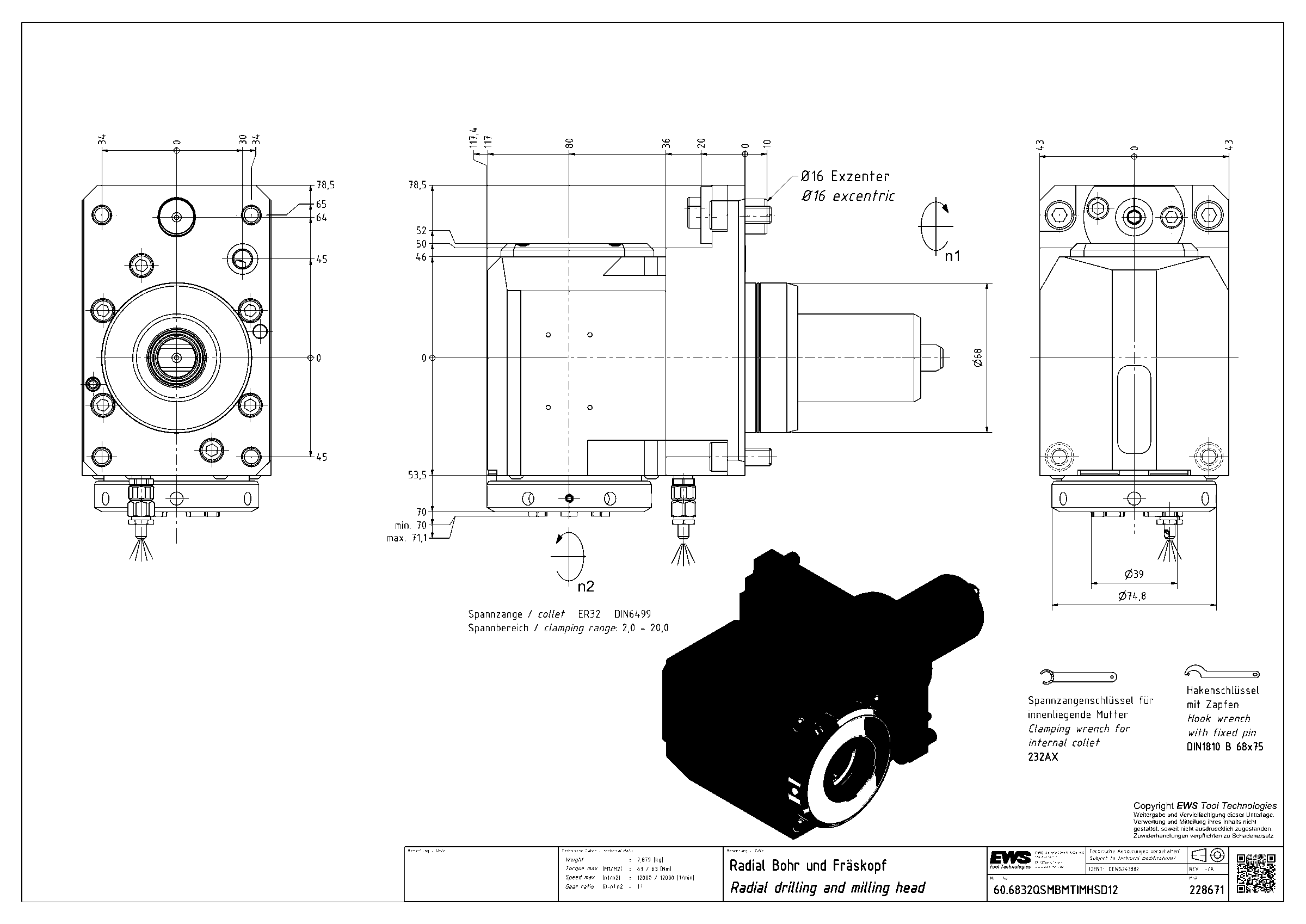

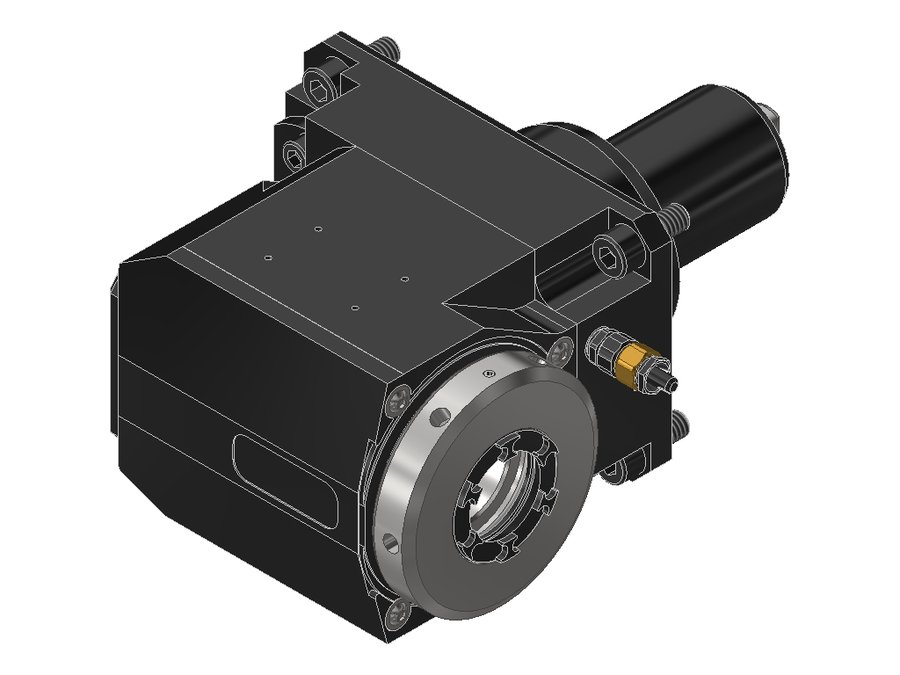

Головка приводная радиальная сверлильно-фрезерная EWS 60.6832QSMBMTIMHSD12, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.6832QSMBMTIMHSD12

Головка приводная радиальная сверлильно-фрезерная EWS 60.6832QSMBMTIMHSD12, хвостовик Ø68, под цанги ER32 (Ø3–20 мм), код 320 470E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB068B6815
Код интерфейса инструментаSZD03200295
Размер цангиER32
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика68 мм
Исполнениеправое
Присоединение к станкуBMT68 Mazak
Присоединение инструментацанга ER32
Функциональная длина80 мм
Вылет LPR117 мм
Масса7,879 кг
Высота86 мм
Общая длина207 мм
Ширина122 мм
Заказной номер EWS228671
Радиальная ширина52 мм
Передаточное отношение1:1
Макс. частота вращения12000 об/мин
Макс. крутящий момент63 Н·м
Функциональная ширина70 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.6832QSMBMTIMHSD12 в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER32 DIN 6499

  • Диапазон зажима Ø3–20 мм
  • Для цанги 320 470E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 120 Н·м

Highspeed

  • Высокоточные подшипники шпинделя с лёгким преднатягом для высокоскоростной обработки от 8 000 об/мин и выше
  • Низкое тепловыделение даже на высоких частотах вращения
  • Не подходит для тяжёлой обработки
  • Соблюдать максимально допустимую частоту вращения

Для работы до 6 000 об/мин рекомендуется стандартная державка со средним преднатягом подшипников

Полигональное соединение вал–ступица
Новейшие серии инструментальных систем EWS оснащены полигональным соединением вал–ступица. По сравнению с державками со шпоночным соединением:

  • Меньшая вибрация шпинделя инструмента
  • Существенно большая передаваемая мощность
  • Меньший люфт в передаче

EWS.Butterfly-Seal — уплотнение

  • Отрыв уплотнительного элемента в зависимости от частоты вращения
  • Отсутствие приработки шпинделя за счёт трения
  • Снижение нагрева инструмента до 50 %
  • Защита от охлаждающей эмульсии и частиц загрязнений

EWS.Coolant Management

  • Наружный подвод СОЖ открывается и закрывается одним поворотом
  • Регулируемый расход СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6832KRQSMBMTIM68BMT68 Mazakцанга ER3280121211
60.6832QSMBMTI1IM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDI1IM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDIM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDIMHSD12#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIMHSD1268BMT68 Mazakцанга ER3280117207Текущая
60.7540KR1809GLX11075BMT75цанга ER40———
60.7540KR1809IKDGLX11075BMT75цанга ER40110165275
60.7540KR1809IKDI2GL75BMT75цанга ER4060110220
60.7540VL8IKDGLIM75BMT75цанга ER4060107222
60.8032QSMBMTI1IM80BMT80 Mazakцанга ER32———

Совместимость

Связанные позиции по данным производителя — 21 позиция. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.6832QSMBMTIMHSD12.

Цанги18

Ключи и отвёртки2

  • 232AXКлюч для зажимной гайки EWS 232AX
  • DIN1810 B - 68X75Ключ крючковый с носиком EWS DIN1810 B - 68X75, для гаек с радиальными отверстиями

Гайки цанговые1

  • 132AXГайка зажимная внутренняя ER (IM) EWS 132AX
