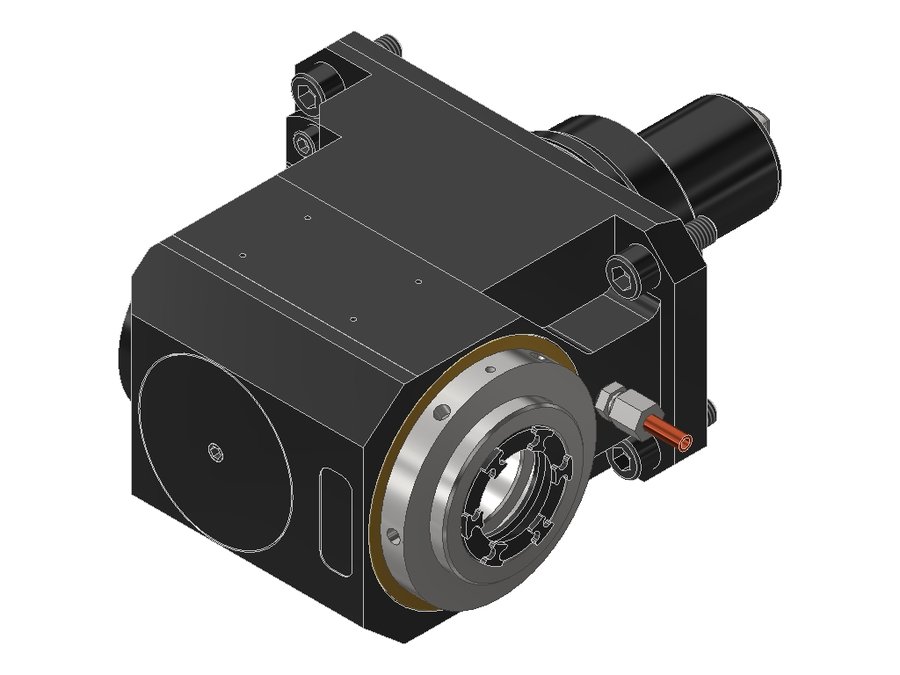

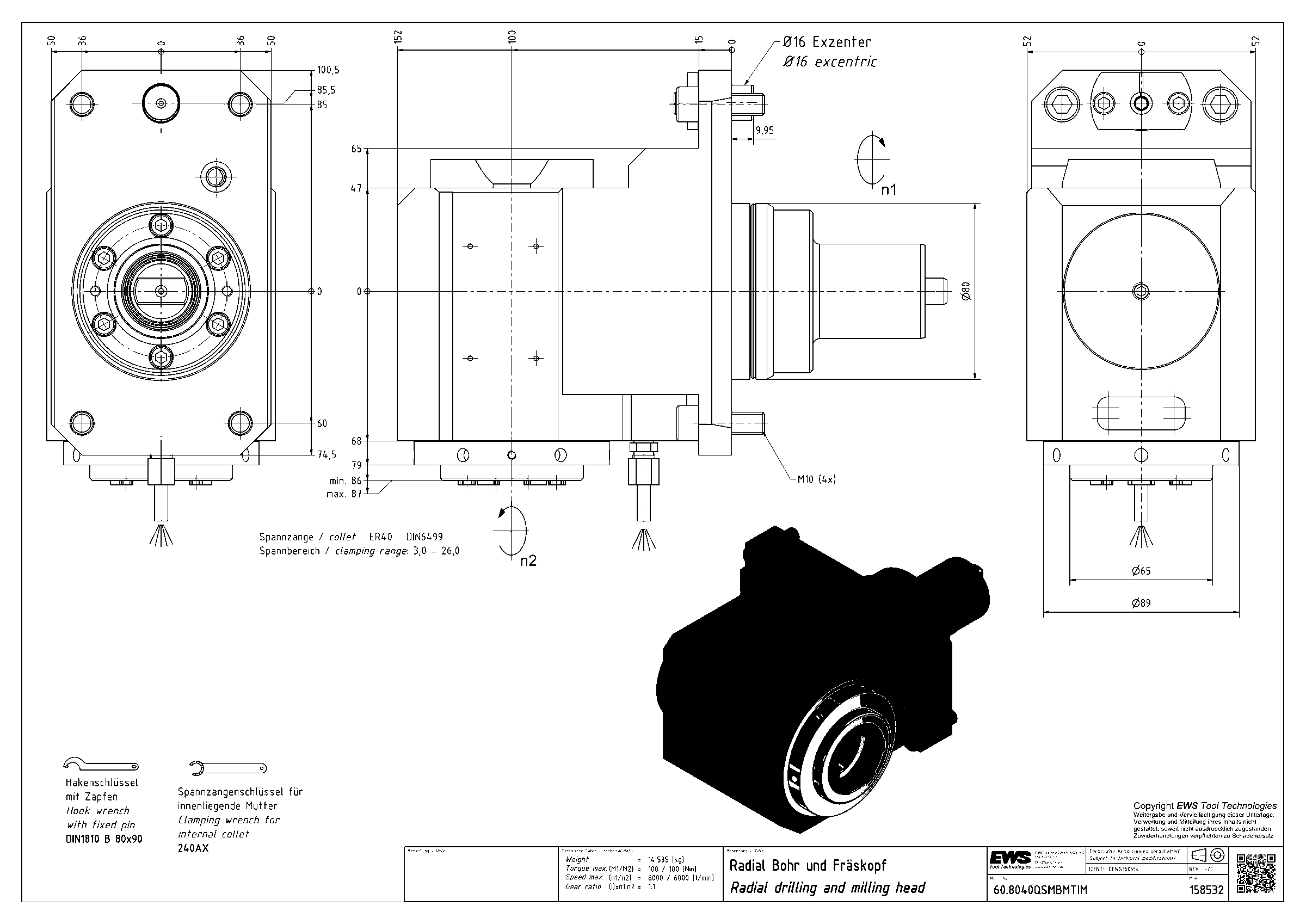

Головка приводная радиальная сверлильно-фрезерная EWS 60.8040QSMBMTIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.8040QSMBMTIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.8040QSMBMTIM, хвостовик Ø80, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT (регулируемый)
Код интерфейса станкаFLB072E8015
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖнаружный
Приводторцевая муфта
Диаметр хвостовика80 мм
Исполнениеправое
Присоединение к станкуBMT80 Mazak
Присоединение инструментацанга ER40
Функциональная длина100 мм
Вылет LPR152 мм
Масса14,535 кг
Высота104 мм
Общая длина250 мм
Ширина146 мм
Заказной номер EWS158532
Радиальная ширина60 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина86 мм
