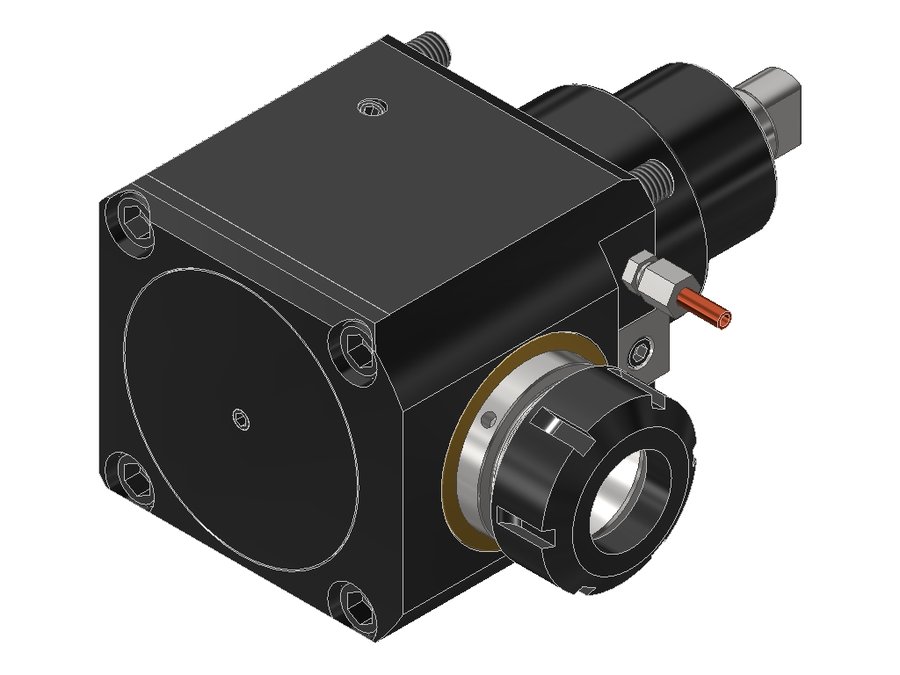

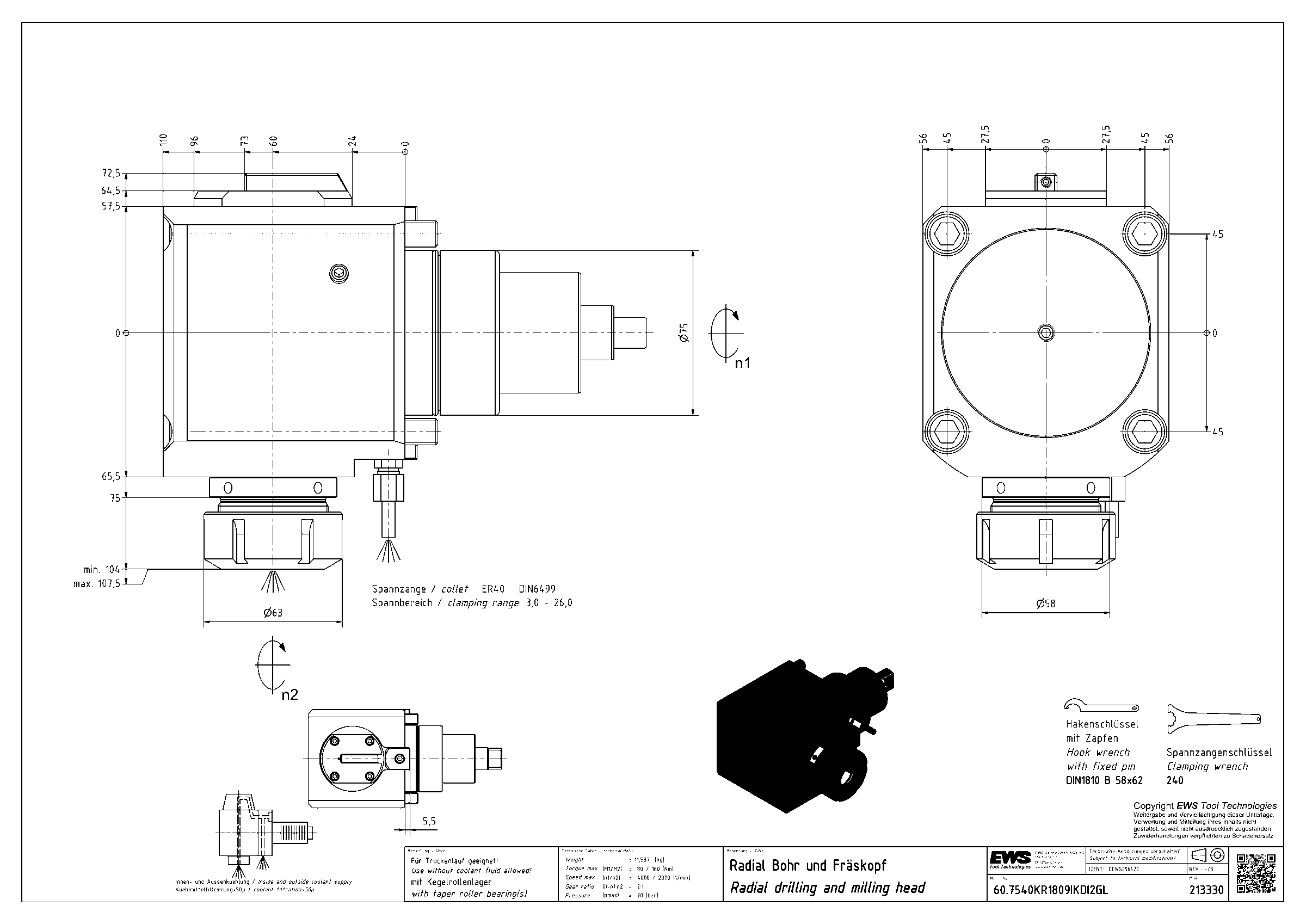

Головка приводная радиальная сверлильно-фрезерная EWS 60.7540KR1809IKDI2GL, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.7540KR1809IKDI2GL

Головка приводная радиальная сверлильно-фрезерная EWS 60.7540KR1809IKDI2GL, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментацанга ER40
Функциональная длина60 мм
Вылет LPR110 мм
Масса11,587 кг
Высота112 мм
Общая длина220 мм
Ширина180 мм
Заказной номер EWS213330
Радиальная ширина72,5 мм
Передаточное отношение2:1
Макс. частота вращения4000 об/мин
Макс. крутящий момент80 Н·м
Функциональная ширина107,5 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.7540KR1809IKDI2GL в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

Конические роликовые подшипники (KR)

  • Рекомендуются для операций с высоким крутящим моментом (например, фрезерование большими диаметрами, нарезание резьбы, обработка с прерывистым резом)
  • Увеличенный срок службы
  • Воспринимают одновременно радиальные и осевые нагрузки

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Понижающая передача
Понижающая передача необходима для тяжёлых операций резания. Крутящий момент увеличивается в соответствии с передаточным отношением. Точное передаточное отношение указано в технических данных.

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6832QSMBMTIKDIM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIKDIMHSD12#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIMHSD1268BMT68 Mazakцанга ER3280117207
60.7540KR1809GLX11075BMT75цанга ER40———
60.7540KR1809IKDGLX11075BMT75цанга ER40110165275
60.7540KR1809IKDI2GL75BMT75цанга ER4060110220Текущая
60.7540VL8IKDGLIM75BMT75цанга ER4060107222
60.8032QSMBMTI1IM80BMT80 Mazakцанга ER32———
60.8040QSMBMTIKDIM80BMT80 Mazakцанга ER40100152250
60.8040QSMBMTIM80BMT80 Mazakцанга ER40100152250
60.45251809PFGLIM45BMT45цанга ER256597,7181,7

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.7540KR1809IKDI2GL.

Ключи и отвёртки2

  • 240 (EWS 106734)Ключ для зажимной гайки EWS 240
  • DIN1810 B - 58X62Ключ крючковый с носиком EWS DIN1810 B - 58X62, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1
