EWS · Головки приводные радиальные сверлильно-фрезерные EWS для BMT · арт. 60.7540KR1809IKDGLX110

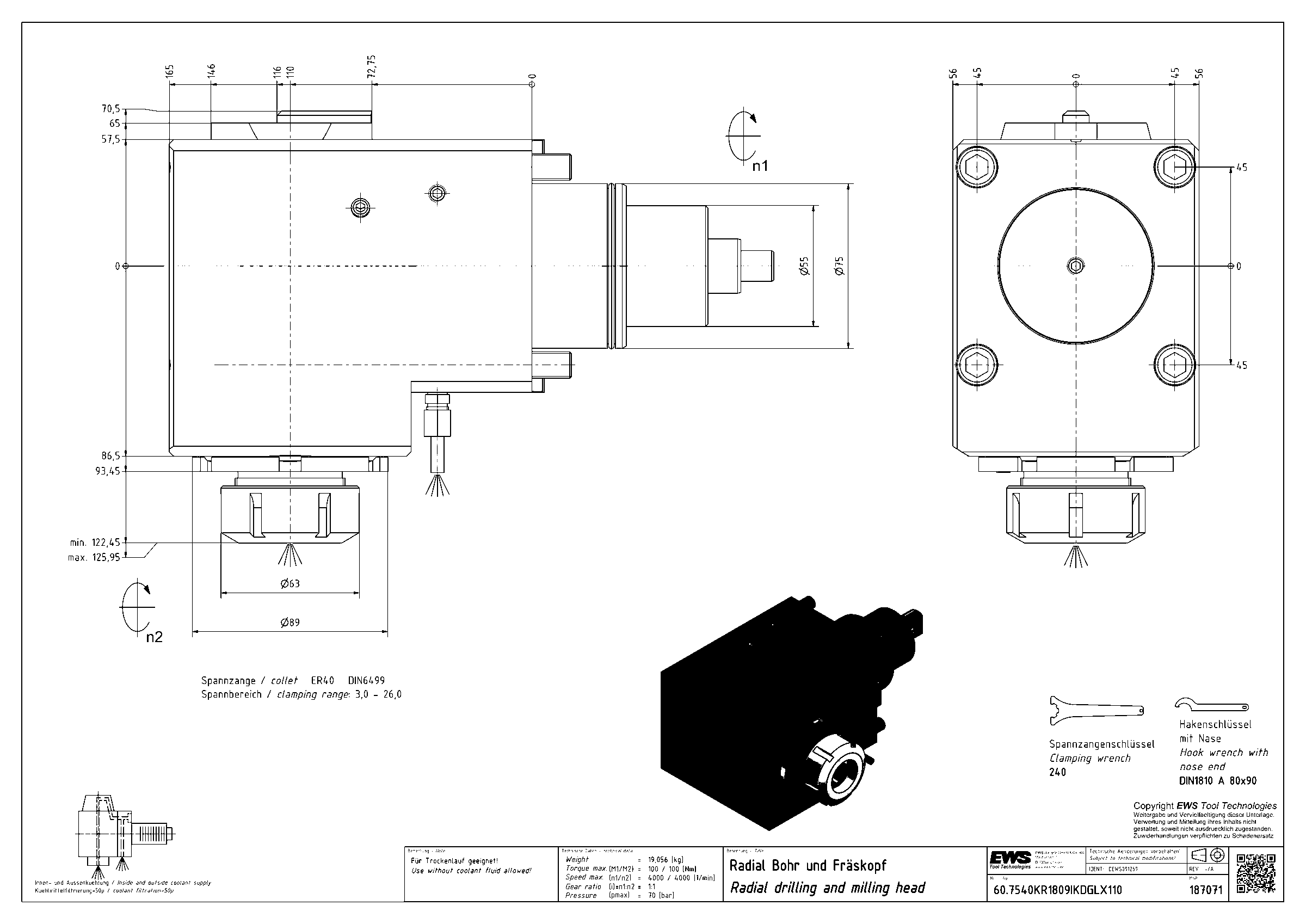

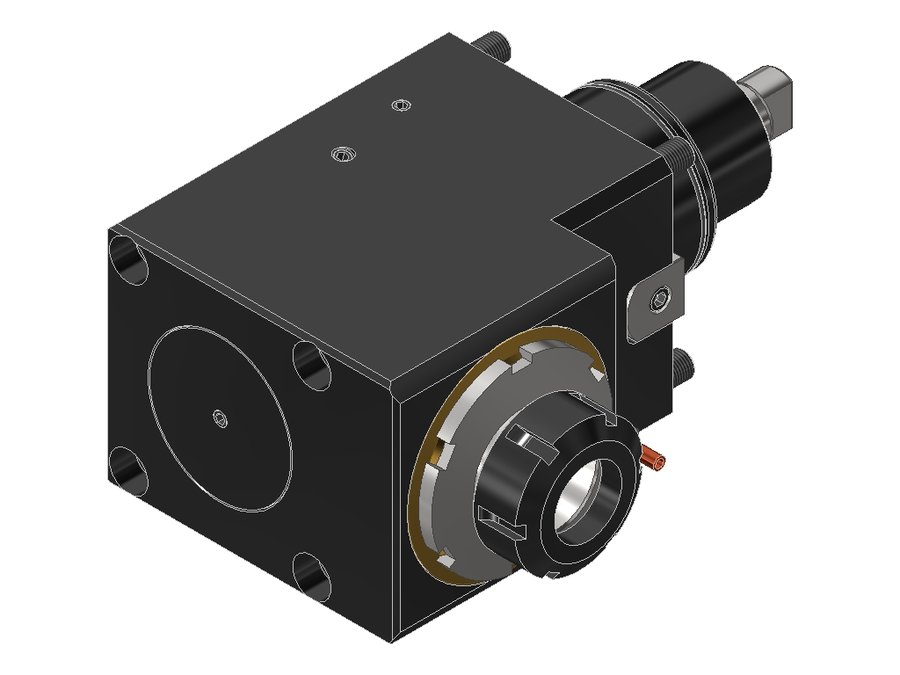

Головка приводная радиальная сверлильно-фрезерная EWS 60.7540KR1809IKDGLX110, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
| Система фиксации в гнезде | шпоночный паз BMT |
|---|---|
| Код интерфейса станка | FLB090A7515 |
| Код интерфейса инструмента | SZD04000295 |
| Размер цанги | ER40 |
| Подвод СОЖ | внутренний и наружный |
| Макс. давление СОЖ | 70 бар |
| Привод | торцевая муфта |
| Диаметр хвостовика | 75 мм |
| Исполнение | правое |
| Присоединение к станку | BMT75 |
| Присоединение инструмента | ER40 |
| Функциональная длина | 110 мм |
| Вылет LPR | 165 мм |
| Масса | 19,056 кг |
| Высота | 112 мм |
| Общая длина | 275 мм |
| Ширина | 196,45 мм |
| Заказной номер EWS | 187071 |
| Радиальная ширина | 70,5 мм |
| Передаточное отношение | 1:1 |
| Макс. частота вращения | 4000 об/мин |
| Макс. крутящий момент | 100 Н·м |
| Функциональная ширина | 125,95 мм |
Другие типоразмеры серии
Головки приводные радиальные сверлильно-фрезерные EWS для BMT — 578 позиций серии, EWS.
Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.
| Артикул | Диаметр хвостовика, мм | Присоединение к станку | Присоединение инструмента | Функциональная длина, мм | Вылет LPR, мм | Общая длина, мм | В список |
|---|---|---|---|---|---|---|---|
| 60.6832QSMBMTIKDI1IM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIKDIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIKDIMHSD12#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIM#01 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.6832QSMBMTIMHSD12 | 68 | BMT68 Mazak | цанга ER32 | 80 | 117 | 207 | |
| 60.7540KR1809GLX110 | 75 | BMT75 | ER40 | — | — | — | |
| 60.7540KR1809IKDGLX110 | 75 | BMT75 | ER40 | 110 | 165 | 275 | Текущая |
| 60.7540KR1809IKDI2GL | 75 | BMT75 | ER40 | 60 | 110 | 220 | |
| 60.7540VL8IKDGLIM | 75 | BMT75 | ER40 | 60 | 107 | 222 | |
| 60.8032QSMBMTI1IM | 80 | BMT80 Mazak | цанга ER32 | — | — | — | |
| 60.8040QSMBMTIKDIM | 80 | BMT80 Mazak | ER40 | 100 | 152 | 250 | |
| 60.8040QSMBMTIM | 80 | BMT80 Mazak | ER40 | 100 | 152 | 250 |
Совместимость
Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.
Подходящие позиции
Производитель перечисляет их как подходящие к 60.7540KR1809IKDGLX110.
Ключи и отвёртки2
- 240Ключ для зажимной гайки EWS 240
- DIN1810 A - 80X90Ключ крючковый с носиком DIN 1810 EWS DIN1810 A - 80X90
Принадлежности и оснастка для настройки инструмента2
- MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550, MW-BMT-V550
- UMB100Приспособление монтажное EWS UMB100, UMB100
Гайки цанговые1
- 140Гайка EWS 140, 140, UM/RD
