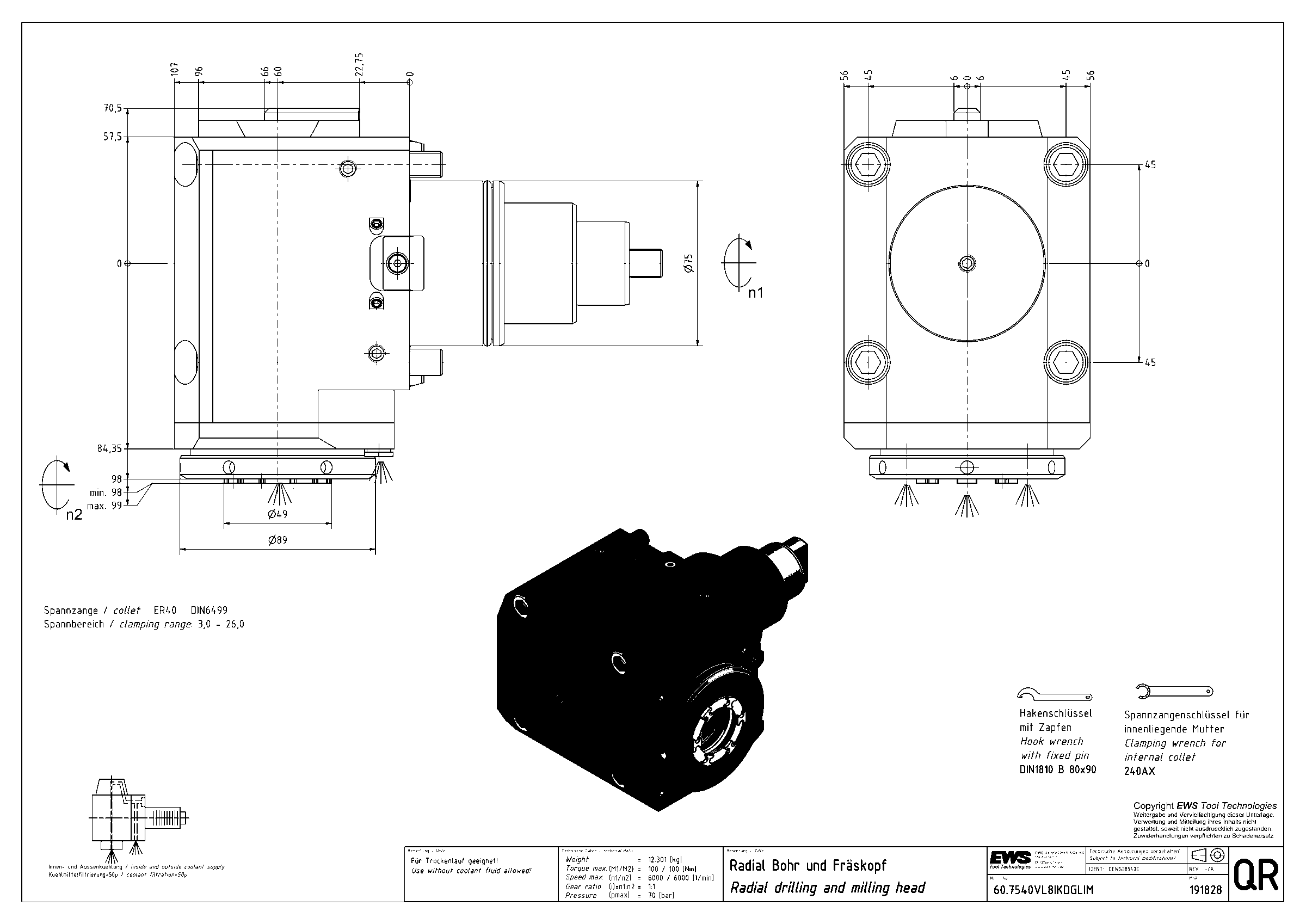

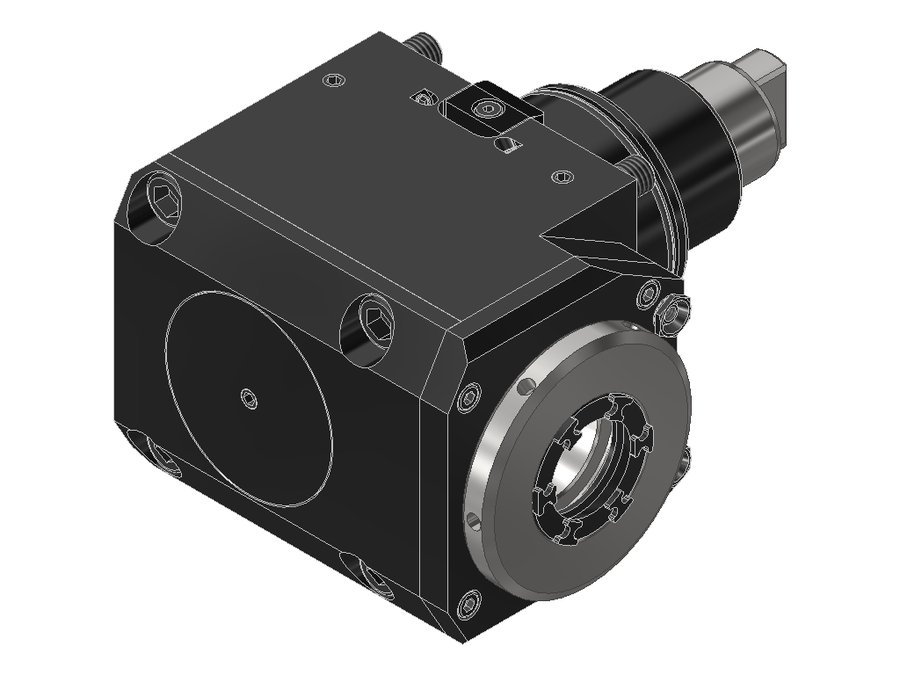

Головка приводная радиальная сверлильно-фрезерная EWS 60.7540VL8IKDGLIM, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E
EWS · Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT · арт. 60.7540VL8IKDGLIM

Головка приводная радиальная сверлильно-фрезерная EWS 60.7540VL8IKDGLIM, хвостовик Ø75, под цанги ER40 (Ø4–26 мм), код 400 472E

Система фиксации в гнездешпоночный паз BMT
Код интерфейса станкаFLB090A7515
Код интерфейса инструментаSZD04000295
Размер цангиER40
Подвод СОЖвнутренний и наружный
Макс. давление СОЖ70 бар
Приводторцевая муфта
Диаметр хвостовика75 мм
Исполнениеправое
Присоединение к станкуBMT75
Присоединение инструментацанга ER40
Функциональная длина60 мм
Вылет LPR107 мм
Масса12,281 кг
Высота112 мм
Общая длина222 мм
Ширина168,5 мм
Заказной номер EWS191828
Радиальная ширина70,5 мм
Передаточное отношение1:1
Макс. частота вращения6000 об/мин
Макс. крутящий момент100 Н·м
Функциональная ширина98 мм

Где найти у производителя

Сайт EWS · ews-tools.de/en-DE

  • Откройте ews-tools.de и введите артикул 60.7540VL8IKDGLIM в строку поиска. У EWS артикул стоит в заголовке карточки; прежнее обозначение изделия указано в её описании.

Описание

Головка приводная радиальная сверлильно-фрезерная

Патрон цанговый ER40 DIN 6499

  • Диапазон зажима Ø4–26 мм
  • Для цанги 400 472E
  • При затяжке зажимной гайки обязательно удерживайте шпиндель инструмента от проворачивания
  • Если шпиндель не удерживать, возможно повреждение редуктора или муфты привода
  • Максимальный момент затяжки: 160 Н·м

EWS.HPC-Line (IKC/IKD) — технология уплотнения

  • Уплотнительные элементы на керамической основе
  • Давление СОЖ 0–70 бар
  • Работа всухую без ограничений
  • Система уплотнения рассчитана на частоту вращения до 12 000 об/мин; допустимая частота вращения инструмента — по чертежу заказчика
  • Тепловыделение ниже на величину до 60 %
  • Комплект уплотнений для новейшего поколения внутреннего подвода СОЖ

Материалы

3D-модель (STEP)STEP, на сервере производителя EWS; файл крупныйОткрыть →

Другие типоразмеры серии

Головки приводные радиальные сверлильно-фрезерные EWS, присоединение к станку BMT — 571 позиция серии, EWS.

Показаны ближайшие 12 типоразмеров. Весь ряд — в разделе Инструмент приводной.

АртикулДиаметр хвостовика, ммПрисоединение к станкуПрисоединение инструментаФункциональная длина, ммВылет LPR, ммОбщая длина, ммВ список
60.6832QSMBMTIKDIMHSD12#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIM#0168BMT68 Mazakцанга ER3280117207
60.6832QSMBMTIMHSD1268BMT68 Mazakцанга ER3280117207
60.7540KR1809GLX11075BMT75цанга ER40———
60.7540KR1809IKDGLX11075BMT75цанга ER40110165275
60.7540KR1809IKDI2GL75BMT75цанга ER4060110220
60.7540VL8IKDGLIM75BMT75цанга ER4060107222Текущая
60.8032QSMBMTI1IM80BMT80 Mazakцанга ER32———
60.8040QSMBMTIKDIM80BMT80 Mazakцанга ER40100152250
60.8040QSMBMTIM80BMT80 Mazakцанга ER40100152250
60.45251809PFGLIM45BMT45цанга ER256597,7181,7
60.45251809PFGLIMX8545BMT45цанга ER2585117,7201,7

Совместимость

Связанные позиции по данным производителя — 5 позиций. Подбор по совместимости не заменяет проверку по чертежу.

Подходящие позиции

Производитель перечисляет их как подходящие к 60.7540VL8IKDGLIM.

Ключи и отвёртки2

  • 240AXКлюч для зажимной гайки EWS 240AX, для внутренней зажимной гайки ER40 IM
  • DIN1810 B - 80X90Ключ крючковый с носиком EWS DIN1810 B - 80X90, для гаек с радиальными отверстиями

Принадлежности и оснастка для настройки инструмента2

  • MW-BMT-V550Приспособление монтажное EWS MW-BMT-V550
  • UMB100Приспособление монтажное EWS UMB100

Гайки цанговые1

  • 140AXГайка зажимная внутренняя ER (IM) EWS 140AX
